Үлдэгдэл гүйдлийн таслуур гэж юу вэ?

A Үлдэгдэл гүйдлийн таслуур(RCCB) нь хүмүүс болон эд хөрөнгийг цахилгаан цочрол, галын аюул, урсах урсгалаас хамгаалах зориулалттай цахилгааны аюулгүй байдлын чухал төхөөрөмж юм. Орон сууц, худалдаа, үйлдвэрлэлийн ачаалал улам бүр төвөгтэй болж байгаа орчин үеийн цахилгааны системд RCCB нь эрчим хүчний аюулгүй хуваарилалтыг хангахад чухал үүрэг гүйцэтгэдэг. Энэхүү нийтлэл нь RCCB хэрхэн ажилладаг, яагаад чухал ач холбогдолтой, зөв ​​загварыг хэрхэн сонгох, суулгах нийтлэг арга, засвар үйлчилгээний зөвлөмжүүд болон бодит хэрэглээг ойлгох цогц гарын авлагыг өгдөг. Энэ нь уншигчдад саад тотгор учруулах, буруу хэмжээс хийх, системийн нийцтэй байдлын асуудлууд зэрэг практик асуудлуудыг шийдвэрлэхэд тусалдаг.

Агуулга

• 1. Үлдэгдэл гүйдлийн таслуурын танилцуулга
• 2. Үлдэгдэл гүйдлийн таслуур хэрхэн ажилладаг вэ
• 3. RCCB-ийн төрөл ба тэдгээрийн ялгаа
• 4. Гол ашиг тус ба хамгаалалтын механизмууд
• 5. RCCB vs MCB vs RCBO
• 6. RCCB-ийг хэрхэн зөв сонгох вэ
• 7. Суурилуулалтын заавар, шилдэг туршлага
• 8. Нийтлэг асуудал ба алдааг олж засварлах
• 9. Засвар үйлчилгээ, туршилт
• 10. Төрөл бүрийн салбар дахь хэрэглээ
• 11. Аюулгүй байдлын стандарт ба дагаж мөрдөх
• 12. Байнга асуудаг асуултууд
• 13. Дүгнэлт

1. Үлдэгдэл гүйдлийн таслуурын танилцуулга

Үлдэгдэл гүйдлийн таслуур (RCCB) нь гүйдлийн болон төвийг сахисан гүйдлийн хооронд тэнцвэргүй байдлыг илрүүлэх үед хэлхээг салгадаг цахилгаан хамгаалалтын төхөөрөмж юм. Энэ тэнцвэргүй байдал нь ихэвчлэн газарт урсаж буй гүйдэл алдагдахыг илтгэдэг бөгөөд энэ нь хүмүүст аюултай эсвэл цахилгаан галд хүргэж болзошгүй юм.

Стандарт хамгаалалтын төхөөрөмжүүдээс ялгаатай нь RCCB нь хэт ачаалал эсвэл богино залгааны нөхцлөөс хамгаалдаггүй. Үүний оронд тэдний гол үүрэг нь ихэвчлэн 30мА хүртэл бага хэмжээний алдагдал гүйдлийг илрүүлэх замаар хувийн аюулгүй байдлыг хангах явдал юм.

2. Үлдэгдэл гүйдлийн таслуур хэрхэн ажилладаг вэ

Үлдэгдэл гүйдлийн таслуурын ажиллах зарчим нь хэлхээнд орж буй гүйдэл нь түүнээс гарч буй гүйдэлтэй тэнцүү байх ёстой гэсэн Кирхгофын одоогийн хууль дээр суурилдаг. Хэрэв ямар нэгэн ялгаа байгаа бол энэ нь гоожиж байгааг илтгэнэ.

RCCB дотор гүйдлийн трансформатор нь хүчдэлтэй ба саармаг дамжуулагчийг тасралтгүй хянадаг. Хэвийн нөхцөлд соронзон орон нь бие биенээ үгүйсгэдэг. Гэсэн хэдий ч гоожих үед тэнцвэргүй байдал нь аяллын механизмыг өдөөдөг.

• Хэвийн нөхцөл: Амьд гүйдэл = Төвийг сахисан гүйдэл
• Гэмтлийн нөхцөл: Амьд гүйдэл ≠ Төвийг сахисан гүйдэл
• Аяллын үйлдэл: Хэлхээ шууд тасардаг (миллисекунд)

Энэхүү хурдан хариу үйлдэл нь RCCB-ийг цахилгаан цочролоос урьдчилан сэргийлэхэд маш үр дүнтэй болгодог.

3. RCCB-ийн төрөл ба тэдгээрийн ялгаа

Өөр өөр програмууд нь өөр өөр төрлийн RCCB-ийг шаарддаг. Хамгийн түгээмэл төрлүүдийг доор харуулав.

4. Гол ашиг тус ба хамгаалалтын механизмууд

RCCB нь орчин үеийн цахилгаан системд зайлшгүй шаардлагатай олон давхар хамгаалалтыг бий болгодог.

• Цахилгаан цочролоос хамгаалах:Гэмтэлтэй хэлхээг шууд салгаснаар үхлийн аюултай ослоос сэргийлнэ.
• Гал түймрээс урьдчилан сэргийлэх:Утасны хэт халалтыг үүсгэж болзошгүй урсгалыг зогсооно.
• Тоног төхөөрөмжийн хамгаалалт:Газардуулгын эвдрэлээс үүсэх хохирлыг багасгана.
• Өндөр мэдрэмж:10-30 мА хүртэл бага алдагдал илрүүлдэг.
• Хурдан хариу өгөх хугацаа:Миллисекундын доторх аялал.

Эдгээр давуу талууд нь RCCB-ийг орон сууцны болон үйлдвэрлэлийн цахилгааны дэд бүтцэд зайлшгүй шаардлагатай болгодог.

5. RCCB vs MCB vs RCBO

Олон хэрэглэгчид RCCB-ийг MCB болон RCBO-тай андуурдаг. Доорх хүснэгтэд ялгааг тодруулсан болно.

Олон тооны суурилуулалтанд бүрэн хамгаалалтад хүрэхийн тулд RCCB-ийг MCB-ийн хамт ашигладаг.

6. RCCB-ийг хэрхэн зөв сонгох вэ

Зөв RCCB сонгох нь аюулгүй байдал, системийн үр ашгийг хангахад маш чухал юм. Дараах хүчин зүйлсийг анхаарч үзээрэй.

• Нэрлэсэн гүйдэл:Системийн ачаалалтай таарах (жишээ нь, 25А, 40А, 63А).
• Мэдрэмжийн түвшин:Хувь хүний ​​хамгаалалтад 30мА, галын хамгаалалтад 100мА–300мА.

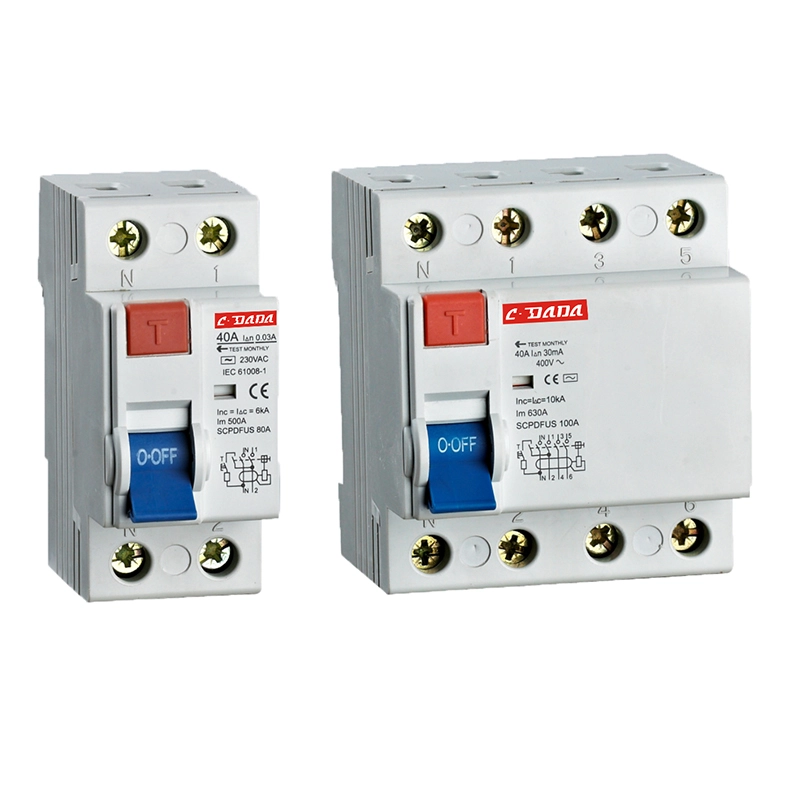

• Тулгуурын тоо:Нэг фазын хувьд 2 туйл, гурван фазын системд 4 туйл.
• Төрөл сонголт:Ачааллын шинж чанараас хамааран AC, A эсвэл B.
• Брэндийн найдвартай байдал:Аюулгүй байдлын баталгаатай, баталгаажсан үйлдвэрлэгчдийг сонго.

7. Суурилуулалтын заавар, шилдэг туршлага

RCCB гүйцэтгэлийн хувьд зөв суурилуулалт чухал юм. Буруу утсан холболт нь эвдэрч унах эсвэл тасалдалгүй болоход хүргэдэг.

• Фаз ба төвийг сахисан холболтыг зөв байлгах.
• Эцсийн хэлхээний дээд талд RCCB суурилуулна.
• Хэлхээний хооронд саармаг утсыг холихоос зайлсхий.
• Туршилтын товчлуурыг ашиглан суулгасны дараа төхөөрөмжийг шалгана уу.
• Орон нутгийн цахилгааны дүрэм, стандартыг дагаж мөрдөнө.

8. Нийтлэг асуудал ба алдааг олж засварлах

Өндөр чанартай RCCB ч гэсэн асуудалтай тулгардаг. Энд нийтлэг асуудал, шийдлүүд байна:

• Санаа зоволтгүй:Ихэнхдээ олон төхөөрөмжөөс гоожиж, дулаалга муутайгаас болдог.
• Дахин тохируулж чадаагүй:Байнгын газардуулгын эвдрэлийг илэрхийлж болно.
• Туршилтын үеэр аялал хийхгүй:Төхөөрөмж гэмтэлтэй байж магадгүй тул солих шаардлагатай.
• Хэт халалт:Сул холболт эсвэл хэт ачааллын нөхцөл байдлаас үүдэлтэй.

9. Засвар үйлчилгээ, туршилт

Тогтмол засвар үйлчилгээ нь RCCB-ийн урт хугацааны найдвартай байдлыг хангадаг.

• Туршилтын товчлуурыг сар бүр дарж ажиллагааг баталгаажуулна уу.
• Утасны холболтыг жил бүр шалгана.
• Хуучирсан төхөөрөмжүүдийг 8-10 жил тутамд солих.
• Өнгөө алдсан эсвэл шатаж буй шинж тэмдгийг ажигла.

10. Төрөл бүрийн салбар дахь хэрэглээ

Үлдэгдэл гүйдлийн таслуурыг янз бүрийн салбарт өргөн ашигладаг.

• Орон сууцны барилгууд:Гал тогоо, угаалгын өрөө, гаднах хэлхээ.
• Арилжааны байгууламжууд:Оффис, худалдааны төв, зочид буудал.
• Аж үйлдвэрийн үйлдвэрүүд:Машин механизмын хамгаалалт ба хяналтын самбар.
• Эрүүл мэнд:Амьдралыг дэмжих чухал систем, лаборатори.
• EV цэнэглэх станцууд:Өндөр мэдрэмжтэй алдагдлыг илрүүлэх.

11. Аюулгүй байдлын стандарт ба дагаж мөрдөх

RCCB нь найдвартай, гүйцэтгэлийг хангахын тулд олон улсын аюулгүй байдлын стандартыг дагаж мөрдөх ёстой. Эдгээр стандартууд нь аяллын хугацаа, гоожих мэдрэмж, тэсвэрлэх чадварыг шалгах зэрэг параметрүүдийг тодорхойлдог.

Тохиромжтой байдал нь төхөөрөмж нь алдаатай нөхцөлд тогтвортой ажиллаж, дэлхийн аюулгүй байдлын хүлээлтийг хангадаг.

12. Байнга асуудаг асуултууд

Q1: RCCB нь богино холболтоос хамгаалдаг уу?
Үгүй ээ, энэ нь зөвхөн хөрсний урсацаас хамгаалдаг. Богино залгааны хамгаалалтанд MCB шаардлагатай.

Q2: Миний RCCB яагаад байнга аялдаг вэ?
Энэ нь гэмтэлтэй цахилгаан хэрэгсэл, дулаалгын асуудал эсвэл хуримтлагдсан алдагдал зэргээс шалтгаалж болно.

Q3: RCCB газардуулгагүйгээр ажиллаж чадах уу?
Үүнийг зөвлөдөггүй. Зөв газардуулга нь үр дүнтэй ажиллагааг баталгаажуулдаг.

Асуулт 4: RCCB-ийг хэр олон удаа турших ёстой вэ?
Суулгасан туршилтын товчлуурыг ашиглан сард дор хаяж нэг удаа.

5-р асуулт: RCCB-ийн ашиглалтын хугацаа хэд вэ?
Ашиглалтын нөхцлөөс хамааран ихэвчлэн 8-10 жил байдаг.

13. Дүгнэлт

Үлдэгдэл гүйдлийн таслуур нь аливаа цахилгаан системийн аюулгүй байдлын хамгийн чухал төхөөрөмжүүдийн нэг юм. Энэ нь миллисекундын дотор алдагдсан гүйдлийг илрүүлж, хэлхээг салгаснаар хүний ​​амь насыг аврах хамгаалалт болдог. Орон сууц, үйлдвэр, худалдааны барилгад ашигласан эсэхээс үл хамааран RCCB нь цахилгаан цочрол болон галын аюулыг эрс багасгадаг.

Зөв төрлийг сонгох, зөв ​​суурилуулах, тогтмол засвар үйлчилгээ хийх нь урт хугацааны аюулгүй байдал, системийн тогтвортой байдлыг хангана. Цахилгаан эрчим хүчний хэрэгцээ өссөөр байгаа тул RCCB нь орчин үеийн цахилгаан түгээх системийн үндсэн бүрэлдэхүүн хэсэг хэвээр байна.
