Хэт гүйдлийн хамгаалалттай үлдэгдэл гүйдлийн таслууруудын практик гарын авлага

RCBO гэж юу вэ?

АнRCBO— Хэт гүйдлийн хамгаалалттай үлдэгдэл гүйдлийн таслуур — хэт ачааллаас хамгаалах, богино залгааны хамгаалалт, үлдэгдэл гүйдэл (алдагдах) илрүүлэх үйлдлийг нэг цутгасан нэгжид нэгтгэсэн нам хүчдэлийн хамгаалалтын төхөөрөмж юм. Авсаархан орон сууцны дотор дулаан-соронзон холболтын механизм нь хэт ачаалал, богино холболтыг зохицуулдаг бол тэг дарааллын гүйдлийн трансформатор нь гүйдэл ба саармаг дамжуулагч дахь гүйдлийг тасралтгүй харьцуулдаг. Энэ зөрүү нь нэрлэсэн үлдэгдэл гүйдлийн хэмжээнээс (IΔn) давсан тохиолдолд төхөөрөмж миллисекундын дотор унтардаг бөгөөд алдагдсан гүйдэл нь хүмүүсийг гэмтээх эсвэл гал гарахаас өмнө хангамжийг тасална.

RCBO-г хэзээ сонгох вэ: хэт гүйдлийн хамгаалалт болон хувийн алдагдлаас хамгаалах шаардлагатай эцсийн дэд хэлхээнүүд - гадаа сав, цахилгаан хэрэгслийн хэлхээ, гараж, подвал, угаалгын өрөө болон бусад чийгтэй эсвэл хялбар нэвтрэх боломжтой газрууд.

DABL-63 нь RCBO ангилалд багтдаг: нэг төхөөрөмж, гурван хамгаалалттай - нэг фазын гэр ахуйн эцсийн хэлхээнд хамгийн их зай эзэлдэг, зардал багатай сонголт.

Хэрхэн зөв RCBO сонгох вэ?

1. Нэрлэсэн гүйдэл (In): хэлхээний тасралтгүй ачааллыг цахилгаан хэрэгслийн гүйдлийн зайтай тохируулна (жишээ нь 40А нь гэр ахуйн цахилгаан хэрэгслийн стандарт хэлхээг хамарна).

2. Таслах хүчин чадал (Icn): угсралтын цэг дээрх богино залгааны хэтийн гүйдлээс өндөр байх ёстой; 6кА нь ердийн орон сууцны болон хөнгөн худалдааны гэмтлийн түвшинг хамардаг.

3. Туйлууд: 1P+N авсаархан DIN төмөр замтай нэг фазын эцсийн хэлхээнд зориулагдсан.

4. Гэдэсний шинж чанар: С-муруй (5–10× In) гэр ахуйн болон цахилгаан хэрэгслийн ерөнхий ачаалал; Мэдрэмтгий электроникийн B-муруй; Хөдөлгүүрийг асаахад зориулсан D муруй.

5. Стандарт ба гэрчилгээ: IEC/EN 61009-1 стандартын нийцэл ба CE тэмдэглэгээ нь олон улсын төслүүдийн үндэс суурь болно.

6. Хэрэглээ: гадаа сав, цахилгаан хэрэгслийн хэлхээ, гараж/зоорийн гэрэлтүүлэг нь ерөнхий доторх хэлхээнээс өндөр мэдрэмж шаарддаг.

Сайн тодорхойлсон RCBO ямар харагддаг вэ?

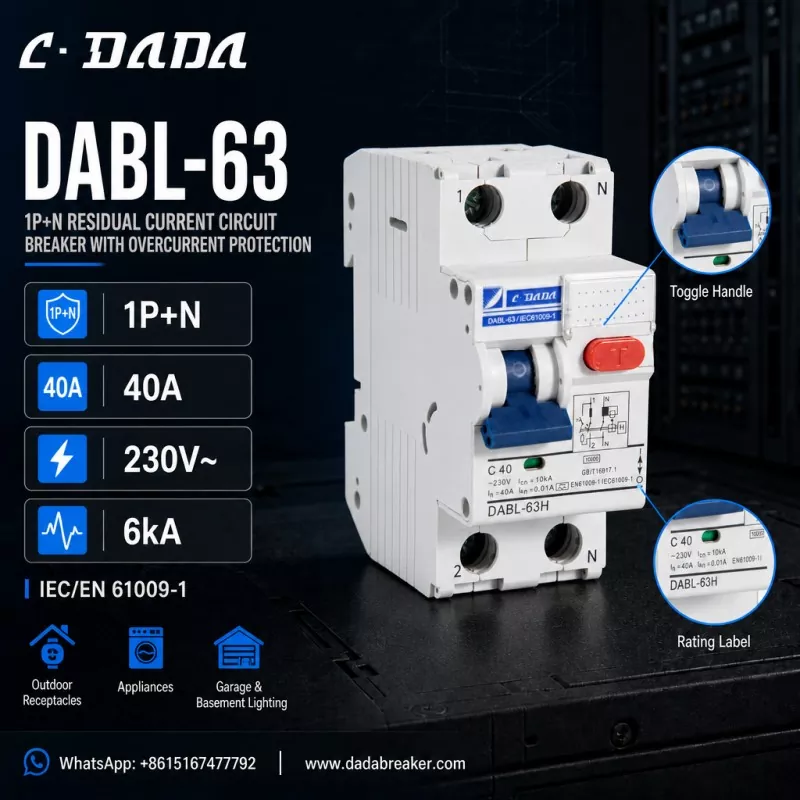

Энэ бетоныг хийхийн тулд DABL-63-ыг авч үзьеC ·DADA Цахилгаан, хэт гүйдлийн хамгаалалттай 1P+N үлдэгдэл гүйдлийн таслуур нь энэ ангиллын төхөөрөмжид юу хайхыг харуулсан:1P+N тохиргоо

● Шилжүүлгийн шонтой, саармагтай, стандарт DIN-төмөр хуваарилах самбарт авсаархан, 40А нэрлэсэн гүйдэл (In)

● C-муруй таслах (C40) 230V~ нэрлэсэн хүчдэлтэй

● 6кА таслах хүчин чадал (Icn)

● IΔn = 0.01А (10мА) өндөр мэдрэмжтэй үлдэгдэл гүйдлийн хамгаалалт

● IEC/EN 61009-1 стандартын дагуу

● Үйл ажиллагааны үе үе шалгах улаан T тестийн товчлуур, терминалууд 1/2/N гэж тэмдэглэгдсэн, үнэлгээний шошго болон орон сууцанд хэвлэгдсэн хэлхээний диаграмм

● Гаднах сав, гэр ахуйн цахилгаан хэрэгсэл, гараж, хонгилын гэрэлтүүлэгт зориулж барьсан

Энэ тодорхойлолтын цаад логик

40А, 1P+N хүрээ нь 10мА өндөр мэдрэмжтэй гоожихоос хамгаалах хамгаалалттай, орон сууцны эцсийн хэлхээний ихэнх хэсгийг хамардаг: 40А нь ердийн цахилгаан хэрэгсэл болон залгуурын хэлхээний ачаалалд тохирдог, 1P+N нь төхөөрөмжийг бөөгнөрөлтэй түгээх самбарт авсаархан байлгаж, 10мА мэдрэгч нь гадаа хамгаалалтын нэмэлт хамгаалалтыг бүрдүүлдэг. газар болон хүүхдийн эргэн тойронд.

Түгээмэл асуултууд

А: RCBO гэж юу вэ?

Х: RCBO — хэт гүйдлийн хамгаалалттай үлдэгдэл гүйдлийн таслуур нь хэт ачааллын хамгаалалт, богино залгааны хамгаалалт болон үлдэгдэл гүйдлийн (алдагдах) хамгаалалтыг нэг нэгжид нэгтгэсэн, ихэвчлэн эцсийн хэлхээний хувьд 63А хүртэл хүчдэлтэй, дахин тохируулах хүснэгтийн нам хүчдэлийн хамгаалалтын төхөөрөмж юм.

А: RCBO болон MCB хоёрын ялгаа нь юу вэ?

Х: MCB нь зөвхөн хэт ачаалал болон богино залгааны хамгаалалтыг хангадаг. RCBO нь үлдэгдэл гүйдлийн илрүүлэгчийг нэмж, алдагдлыг IΔn-ээс хэтэрсэн үед хэлхээг салгаж, хүмүүсийг хамгаалж, цахилгааны гал түймрээс сэргийлдэг.

А: IΔn = 10mA гэдэг нь юу гэсэн үг вэ?

Х: IΔn нь ашиглалтын нэрлэсэн гүйдэл юм. 10мА нь өндөр мэдрэмжийн үнэлгээ юм: алдагдсан гүйдэл 10мА хүрэх үед төхөөрөмж унтардаг бөгөөд энэ нь ерөнхий зориулалтын 30мА-аас илүү хурдан хувийн хамгаалалтыг хангадаг.

А: DABL-63 RCBO гэж юу вэ?

Х: DABL-63 нь 1P+N үлдэгдэл гүйдлийн таслуур бөгөөд C·DADA Electric - 40А, C-муруй, 230V~, 6кА тасрах хүчин чадал, 10мА өндөр мэдрэмжтэй гоожих хамгаалалттай, IEC/EN 61009-1 стандартад нийцсэн, гадаа гэрэлтүүлэг, гэр ахуйн цахилгаан хэрэгсэлд зориулагдсан.
