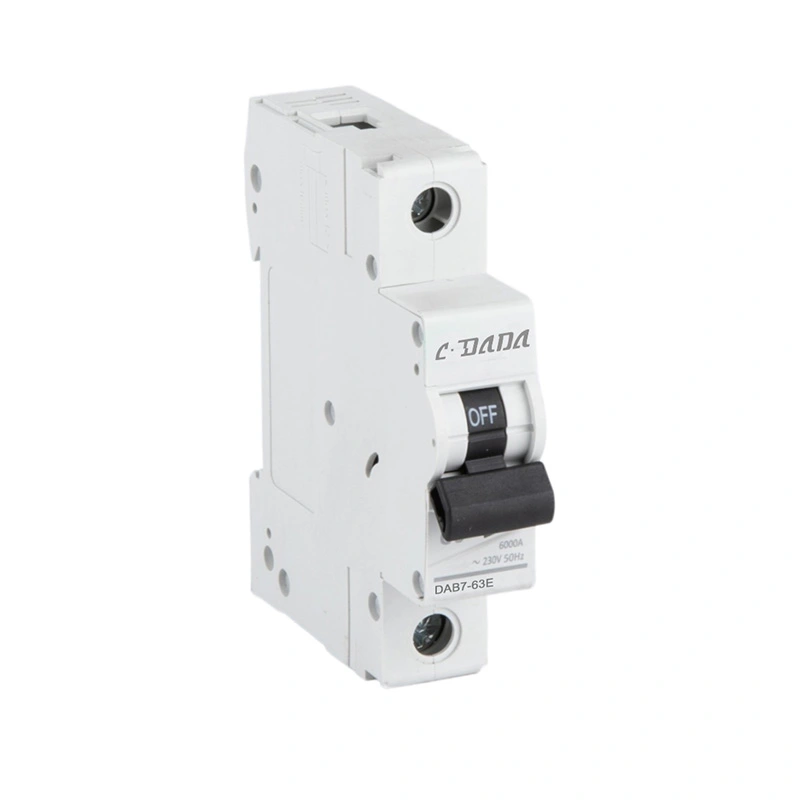

1P 6kA хувьсах гүйдлийн бяцхан таслуур
Model:CDADA Series AC MCB
CDADA-тай холбогдож, DIN төмөр замын авсаархан дизайнтай, хэт ачаалал, богино залгааны найдвартай хамгаалалтыг санал болгодог 1P 6kA хувьсах гүйдлийн бяцхан таслуурыг үйлдвэрийн үнээр аваарай. Энэхүү бүтээгдэхүүн нь дулаан-соронзон унтраалга, статусыг тодорхой зааж өгдөг, суурилуулах, засвар үйлчилгээ хийхэд хялбар байдаг. Энэ нь орон сууцны болон хөнгөн арилжааны хэлхээний тогтвортой гүйцэтгэлийг хангаж, урт хугацааны үйлчилгээтэй аюулгүй цахилгаан хангамжийг баталгаажуулдаг.
CDADA 1P 6kA хувьсах гүйдлийн бяцхан таслуур нь хувьсах гүйдлийн бага хүчдэлийн системд зориулагдсан өндөр чанартай нэг туйлтай бяцхан таслуур юм. Энэ нь хэт ачаалал, богино холболтоос найдвартай хамгаалалтыг хангаж, цахилгаан хэлхээ болон холбогдсон төхөөрөмжийг үр дүнтэй хамгаална. Олон улсын хатуу стандартын дагуу үйлдвэрлэсэн энэхүү AC MCB нь бат бөх, хэмнэлттэй хамгаалалтын шийдлийг эрэлхийлдэг дистрибьютер, OEM болон цахилгааны гэрээт гүйцэтгэгчдэд тохиромжтой.
Бүтээгдэхүүний онцлог, давуу тал
★ Компакт дизайн: Стандарт түгээлтийн самбарт тохиромжтой орон зай хэмнэсэн бүтэц
★ Өндөр таслах хүчин чадал: Аюулгүй байдлыг сайжруулахын тулд 6кА богино залгааны тасалдлын чадвар
★ Нарийвчлалтай таслах: Дулаан соронзон аяллын нэгж нь хэт ачаалал ба богино залгааны хамгаалалтыг үнэн зөв баталгаажуулдаг
★ Clear Status Indication: Хэлхээний төлөвийг хурдан шалгахын тулд харагдах ON/OFF цонх
★ Secure Wiring: Тогтвортой холболттой, контактын эсэргүүцлийг бууруулдаг өндөр чанартай терминал
★ Удаан эдэлгээтэй хийц: Өндөр температурт тэсвэртэй галд тэсвэртэй орон сууц
★ Хялбар суурилуулалт: Хурдан угсрах зориулалттай стандарт 35мм DIN төмөр бэхэлгээ
★ Найдвартай чанар: Тээвэрлэлтийн өмнө 100% бүрэн хяналт, тогтвортой гүйцэтгэл
Хэрэглээ
★ CDADA 1P 6kA хувьсах гүйдлийн бяцхан таслуурыг дараахь зүйлд өргөн ашигладаг.
★ Орон сууцны барилга, орон сууц, вилла
★ Оффисын барилга, худалдааны төв, худалдааны байгууламж
★ Хөнгөн үйлдвэрийн цех, үйлдвэрийн
★ Худалдааны төв, зочид буудал, ресторан
★ Нийтийн байгууламж, дэд бүтцийн төслүүд
★ Гэрэлтүүлгийн хэлхээ болон бага оврын цахилгаан тоног төхөөрөмжийн хамгаалалт
Техникийн параметрүүд
|
Зүйл |
Тодорхойлолт |
|
Загвар |
CDADA цуврал AC MCB |
|
Стандарт |
IEC60898 |
|
Төрөл |
AC MCB (Бяцхан таслуур) |
|

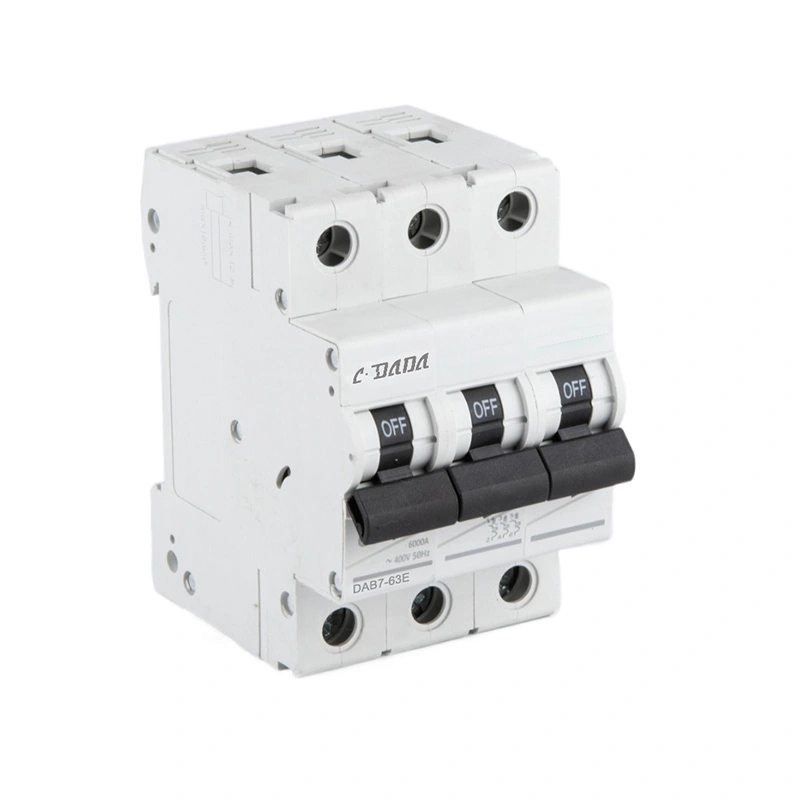

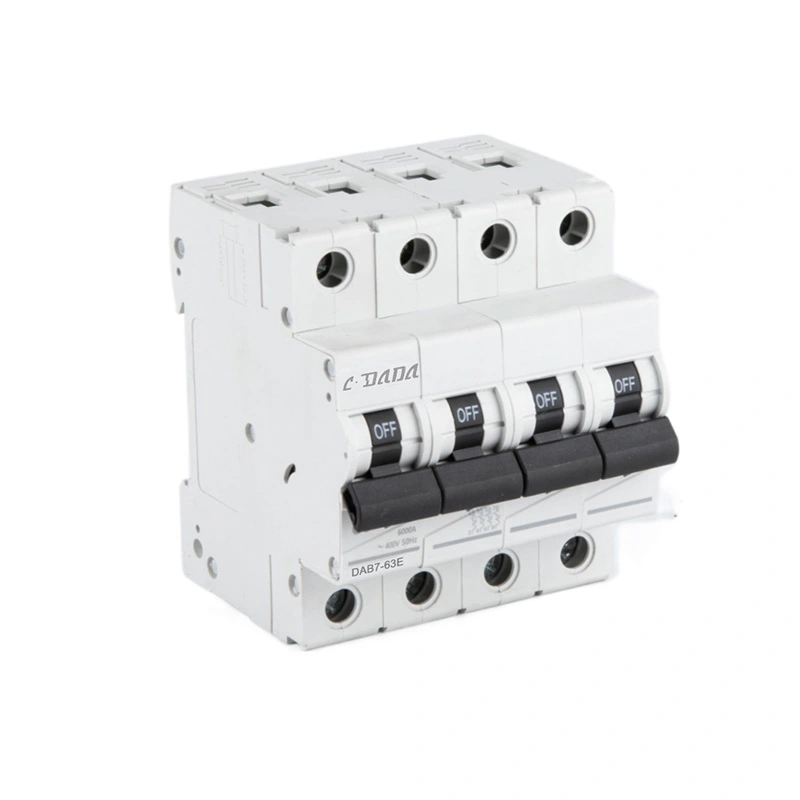

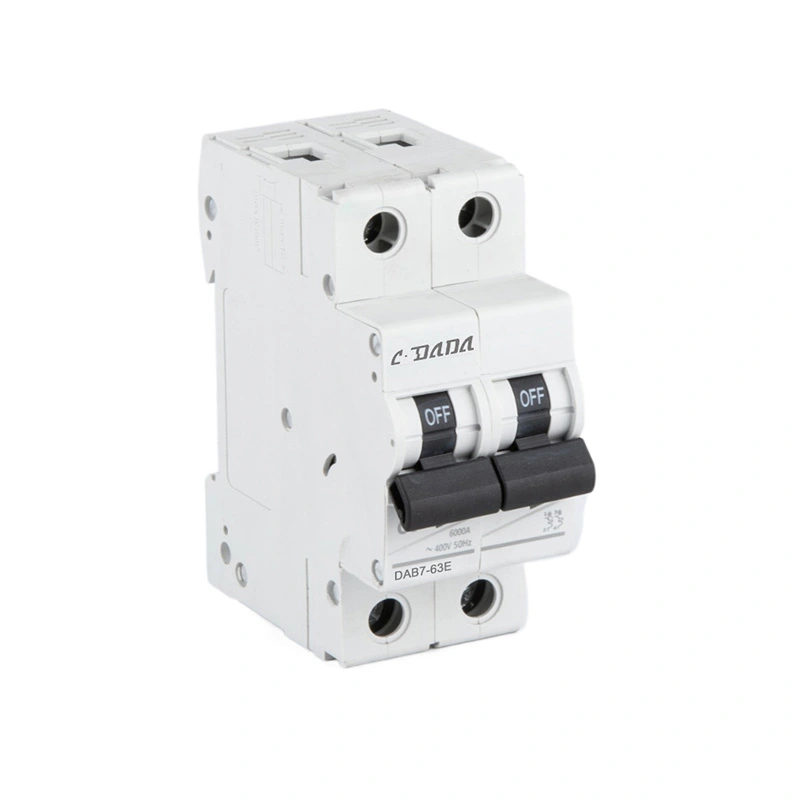

Польшууд |
1P, 2P, 3P, 4P |
|
Эвдрэлийн хүчин чадал |
6кА |
|
Нэрлэсэн гүйдэл |
1А, 2А, 4А, 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А |
|
Бутлах муруй |
B, C, D (заавал биш) |
|
Нэрлэсэн хүчдэл |
Хувьсах гүйдэл 230V, 400V |
|
Тусгаарлагчийн хүчдэл |
600 В |
|
Импульсийн хүчдэл |
6кВ |
|
Хамгаалалтын зэрэг |
IP20 |
|
Суурилуулалт |
35 мм DIN төмөр зам |
|
Ашиглалтын температур |
-5℃ ~ +40℃ |
|
Механик амьдрал |
≥20,000 үйл ажиллагаа |
|
Цахилгааны амьдрал |
≥4,000 үйлдэл (нэрлэсэн гүйдлээр) |
|
Стандартын нийцэл |
IEC60898-1, IEC60898-2 |
Тойм хэмжээсүүд
★ Өргөн: 17.8мм нэг туйл (стандарт нэг туйлын хэмжээ)
★ Өндөр: Ойролцоогоор 85-92мм (одоогийн үнэлгээнээс хамаарч өөр өөр байдаг)
★ Гүн: Ойролцоогоор 68-72мм
★ Утасны багтаамж: 1.5-16мм² уян эсвэл хатуу зэс кабель
★ Стандарт нийцтэй байдал: Бүх 35мм DIN төмөр замын системд тохирно (TS35/7.5, TS35/15)
IEC 60898-1

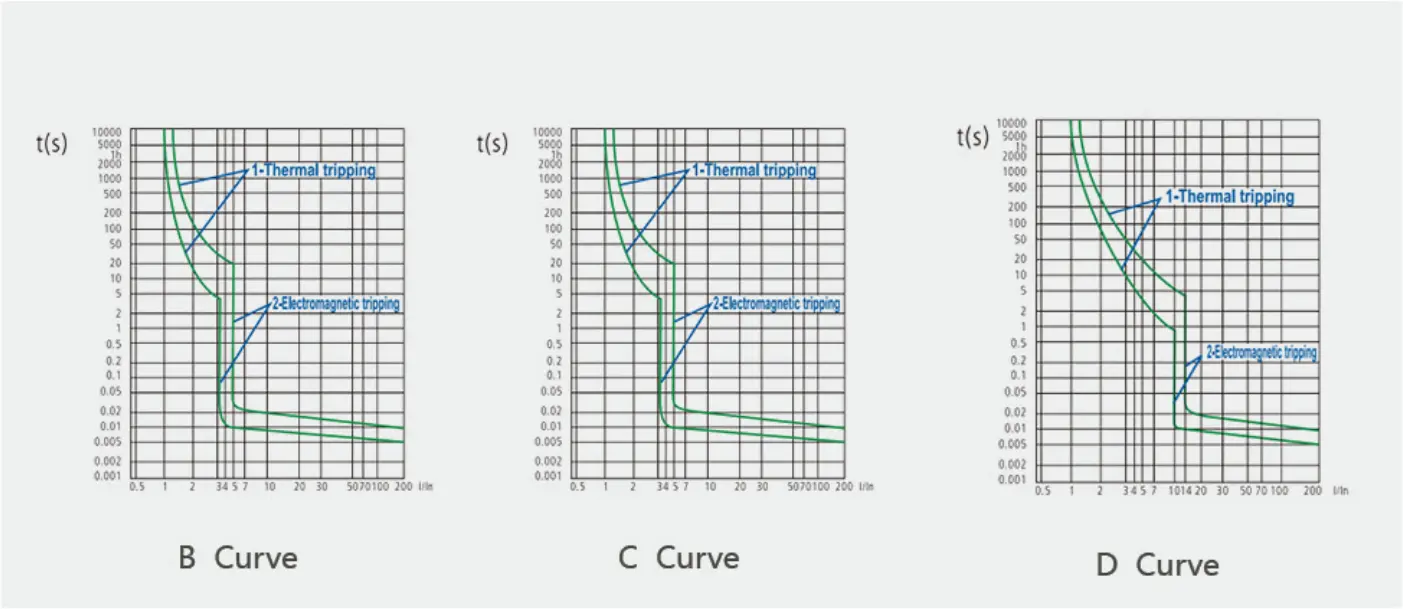

Соронзон сулрал
Хэлхээний богино холболт үүсэх үед төмрийн голтой соронзоор агшин зуур уналт үүсдэг. 1EC60898 стандартын дагуу энэ бүтээгдэхүүнийг B, C, D гэсэн гурван төрөлд хувааж болно.
|
|
Туршилтын гүйдэл |
Буудлын цаг |
Хэрэглээ |
|
B муруй |
3 лн 5 лн |
0.1 |
B төрөл нь зөвхөн идэвхтэй ачаалалд хамаарна: -Цахилгаан халаагуур-Усан халаагуур-Цахилгаан зуух |
|
C муруй |
5In 10 лн |
0.1 |
C төрөл нь энгийн ачаалалд тохиромжтой: -Чийдэн - Цахилгааны залгуур - Бага оврын хөдөлгүүртэй |
|
D муруй |
10 лн 20In |
0.1 |
Агшин зуурын гүйдэл бүхий хэлхээг хянах, хамгаалах (том моторууд) |
Дулааны ялгаралт
●Хэлхээнд хэт ачаалал үүссэний дараа таслуурын хоёр металл тууз нь дулааны нөлөөгөөр нугалж, контактуудыг салгаж, дулааны уналтад хүргэдэг;
●IEC стандарт нь өөр өөр хэт ачааллын гүйдлийн унтраалтын хугацааны хязгаарыг тодорхойлдог;
●Туршилтын орчны температур 30 °C байна.
|
Туршилтын гүйдэл |
Буудлын цаг |
|
1.13 лн |
t z 1 цаг (≦ 63А-д) |
|
1.45 лн |
t<1цаг(≦ 63A-д) |
|
2.55 лн |
1с<1цаг<60с(In≤32A)1с |

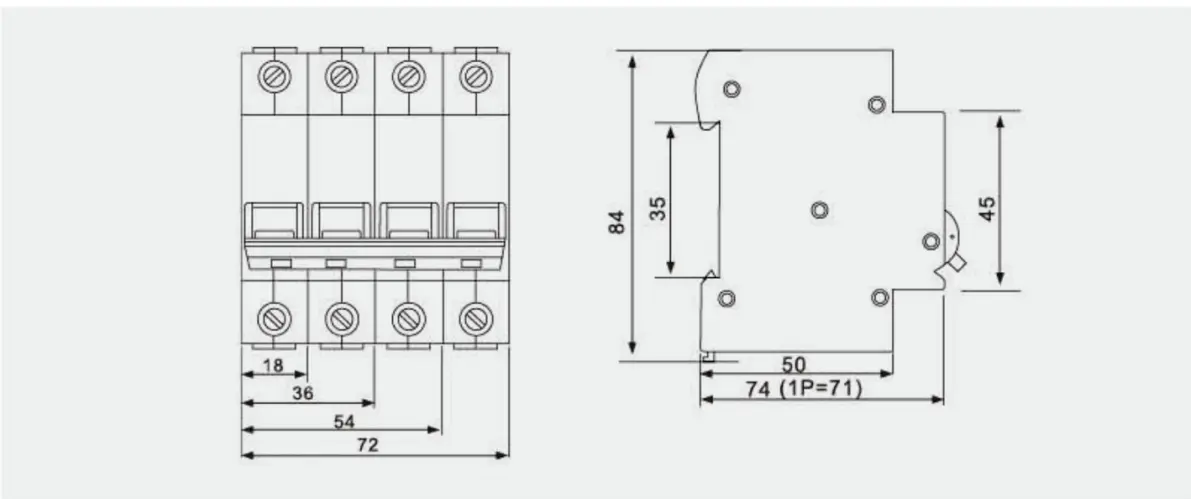

●Бүтээгдэхүүний болон суурилуулалтын хэмжээс (MM)
Бүтээгдэхүүн нь хамгийн ихдээ 25 мм-ийн холболтын багтаамжтай чиглүүлэгч төмөр зам дээр суурилагдсан2.
Чанарын хяналт
★ ISO9001 сертификаттай үйлдвэрлэл: Үйлдвэрлэлийн хэмжээнд чанарын удирдлагын хатуу тогтолцоо
★ Цогц туршилт: уналтын шинж чанар, температурын өсөлт, хүчдэлийн туршилтыг багтаасан 100% шалгалт
★ Дотоод үйлдвэрлэл: Чанарын тогтвортой байдлыг хангах үүднээс үндсэн бүрэлдэхүүн хэсгүүдийн 90% нь дотооддоо үйлдвэрлэгддэг
★ Байгаль орчны туршилт: Өндөр/бага температурт ажиллах, чийгшилд тэсвэртэй байдлыг шалгах
★ Найдвартай байдлын баталгаа: Ашиглалтын хугацааг уртасгах урт хугацааны эдэлгээний туршилт
Сав баглаа боодол, тээвэрлэлт
★ Стандарт экспортын савлагаа: Хамгаалалттай Атираат хайрцаг
★ Тодорхой шошго: Загварын дугаар, одоогийн үнэлгээ, шон тоо, тоо хэмжээ, баталгаажуулалтын мэдээлэл
★ Хамгаалалтын сав баглаа боодол: тээвэрлэх явцад эвдрэхээс сэргийлж 12 нэгжийн хайрцаг
★ Тээвэрлэлтийн сонголтууд: Далайн, агаар, хуурай замын тээвэрт тохиромжтой; бөөнөөр тээвэрлэх боломжтой
★ Захиалгат сав баглаа боодол: брэнд түншүүдэд зориулсан OEM сав баглаа боодлын сонголтууд
Хэрэглэгчийн амжилтын тохиолдлууд
★ CDADA 1P 6kA хувьсах гүйдлийн бяцхан таслуур нь дэлхий даяарх үйлчлүүлэгчидтэй урт хугацааны хамтын ажиллагааг бий болгосон.
★ Орон сууцны төслүүд: Зүүн өмнөд Ази, Ойрхи Дорнод, Өмнөд Америкийн орон сууцны барилга байгууламжид нийлүүлдэг
★ Арилжааны суурилуулалт: Европ, Африк, Азийн цахилгааны гүйцэтгэгчидтэй арилжааны барилгын төслүүдэд хамтран ажилладаг
★ OEM түншлэл: Хувийн шошго, захиалгат шийдэл гаргахын тулд дэлхийн цахилгааны брэндүүдтэй хамтран ажилласан
★ Үйлдвэрийн хэрэглээ: Үйлдвэрлэлийн байгууламжид машин, тоног төхөөрөмжийг хамгаалах зориулалттай
★ Дистрибьюторын сүлжээ: Дотоодын зах зээлийг хангахын тулд 30 гаруй орны бүс нутгийн дистрибьюторуудтай хамтран ажиллана
