Найдвартай MCCB дагалдах хэрэгслийн үйлдвэр

Манай иж бүрэн хүрээнээс гаднаЦутгамал хэлхээний таслуур (MCCBs), CDADA нь мөн холбогдох MCCB дагалдах хэрэгслийн бүрэн сонголтыг санал болгодог. Дотоод болон гадаад дагалдах хэрэгслүүд байдаг; Хэрэв танд бүтээгдэхүүн сонгох эсвэл техникийн дэмжлэг хэрэгтэй бол бидэнтэй холбоо барина уу.

MCCB хэрэгслүүд гэж юу вэ?

MCCB хэрэгслүүд Эдгээр нь цутгасан хэлхээний таслуурын (MCCBs) үйл ажиллагаа, хамгаалалт, хяналтын чадварыг сайжруулахад зориулагдсан нэмэлт төхөөрөмж юм. Эдгээр хэрэгслүүд нь үндсэн таслуурыг орчин үеийн цахилгаан түгээх болон хяналтын системийн ухаалаг, нэгдсэн бүрэлдэхүүн хэсэг болгон хувиргадаг. дор ажиллаж байнаIEC 60947-2 (таслуур) баIEC 60947-4-1 (контакт ба моторын асаагуур), MCCB хэрэгслүүд нь алсаас ажиллах, төлөв байдлыг хянах, аюулгүйн түгжээ, барилгын удирдлага, үйлдвэрлэлийн автоматжуулалтын системтэй саадгүй нэгдэх боломжийг олгодог.

MCCB хэрэгслүүд нь хоёр үндсэн ангилалд хуваагдана:

Дотоод хэрэгслүүд: Таслагчийн хөндийн дотор суурилуулсан (шунт гүйдэл, бага хүчдэлийн суллах,туслах контактууд, дохиоллын холбоо барих хаягууд)

Гадаад хэрэгслүүд: Таслагчийн гадна эсвэл хаалтанд суурилуулсан (эргэдэг бариул, хаалганы түгжээ, терминалын таг, өргөтгөсөн босоо ам)

Дэлхийн MCCB дагалдах хэрэгслийн зах зээл нь ухаалаг сүлжээ, үйлдвэрлэлийн автоматжуулалт, сэргээгдэх эрчим хүчний интеграцчлал зэргээс шалтгаалан мэдэгдэхүйц өсөлттэй байгаа бөгөөд Schneider Electric, ABB, Eaton, Chint зэрэг үйлдвэрлэгчид өөрсдийн MCCB хүрээгээрээ нийцтэй дагалдах хэрэгслийн багцыг санал болгож байна.

MCCB дагалдах хэрэгслийн бүтээгдэхүүний ангилал ба тохиргоо

Ангилал	Дагалдах хэрэгслийн төрөл	Чиг үүрэг	Техникийн үзүүлэлтүүд
Алсын удирдлагатай ажиллагаа	Шунтын аялал (MX)	Гадаад хүчдэлийн дохиогоор алсаас унтраах	Хувьсах гүйдэл: 24V, 48V, 110V, 230V, 400V; DC: 12V, 24V, 48V, 110V; Inrush 200VA (AC)/200W (DC), Битүүмжилсэн 20VA (AC)/20W (DC); Аялалын хугацаа <50мс
	Бага хүчдэлийн сулрал (MN/UVR)	Хүчдэл босго хэмжээнээс доош унах үед автомат унтраалт	Татаж авах: 0.85 × Ун; Сунгах: 0.35-0.7 × Ун; Цагийн саатал: 0.1с-3с (тохируулж болно); Тасралтгүй үүрэг
	Мотор оператор (MO)	Цахилгаан цэнэглэх ба таслагч механизмын ажиллагаа	Хувьсах / тогтмол гүйдлийн хангамж, 3-5 секундын ажиллах хугацаа, гарын авлагад дарах, байрлалын санал хүсэлт
Статусын дохиолол	Туслах контактууд (AX)	Таслагчийн байрлалыг заана (ON/OFF)	1NO+1NC эсвэл 2NO+2NC, 230В хувьсах гүйдлийн 10А, мөнгөн хайлштай контактууд, гэнэтийн үйлдэл
	Сэрүүлгийн холбоо барих хаяг (AL)	Гэмтлийн улмаас дохио таслагч уналтад орсон	1NO+1NC, зөвхөн аялалд ажилладаг (гараар унтрах биш), туслахаас ялгаатай
	Гэмтлийн дохионы контактууд	Гэмтлийн тодорхой төрлийг заана уу (хэт ачаалал, богино холболт, газрын гэмтэл)	Микро унтраалга дээр суурилсан, электрон аялалын нэгжтэй нэгдсэн
Аюулгүй байдал & Түгжээ	Эргэдэг бариул	Хаалга/самбараар дамжуулан гадаад ажиллагаа	Шууд эсвэл өргөтгөсөн, цоожтой, IP65, хаалганы түгжээтэй
	Хаалганы түгжээ	Таслагч асаалттай үед хаалга онгойлгохоос сэргийлнэ	Механик холболт, яаралтай үед нэвтрэх боломжгүй
	Түлхүүрийн түгжээ	Эрх бүхий ажилтнуудын үйл ажиллагааг хязгаарлах	Олон төрлийн түгжээ (Ronis, Profalux), түлхүүрийг ON эсвэл OFF горимд салгаж болно
	Механик түгжээ	Хоёр таслагчийг нэгэн зэрэг хаахаас сэргийлнэ	Кабель эсвэл бариулын төрөл, солих хэрэглээнд зориулагдсан
Хамгаалалт ба хяналт	Терминал бүрээс	Гүйдэл дамжуулах хэсгүүдэд санамсаргүй хүрэхээс сэргийлнэ	IP20-ээс IP40 хүртэл, фазын хаалт, шинийн холболтод зориулж өргөтгөсөн
	Фазын саад бэрхшээл	Үе шат хоорондын зайг нэмэгдүүлэх	Тусгаарлагч материал, 400-690В хүчдэлтэй, модульчлагдсан загвар
	Хэт их хүчдэлээс хамгаалах төхөөрөмж (SPD)	Таслагчийг аянгын цахилгаанаас хамгаалах	Төрөл 1+II, 12.5-15кА импульсийн гүйдэл, нэгдсэн угсралт
Харилцаа холбоо ба ухаалаг	Утасгүй туслах контакт	Bluetooth/WiFi-ээр алсаас статусын хяналт	Tuya App-тай нийцтэй, 45 мм өргөн, батарей эсвэл өөрөө ажилладаг
	Modbus холбооны модуль	BMS/SCADA системтэй нэгтгэх	RS485 интерфейс, бодит цагийн өгөгдөл, алсын удирдлагатай
	PowerTag эрчим хүчний мэдрэгч	Утасгүй эрчим хүчний хяналт	1% нарийвчлал, 15 минутын өгөгдөл, үүлэн холболт

Дагалдах хэрэгслийн нийцтэй байдлын матриц (Ердийн):

MCCB хүрээний хэмжээ	Шунтын аялал	UVR	Туслах	Мотор оператор	Эргэдэг бариул
100А-250А	Дотоод	Дотоод	Дотоод/гадаад	Гадаад	Гадаад
250А-630А	Дотоод	Дотоод	Дотоод/гадаад	Дотоод/гадаад	Гадаад
630А-1600А	Дотоод	Дотоод	Дотоод	Дотоод	Гадаад/Өргөтгөсөн
1600А-2000А	Гадаад	Гадаад	Гадаад	Гадаад	Өргөтгөсөн/Хүнд даацын

Үндсэн чиг үүрэг ба үйл ажиллагааны зарчим

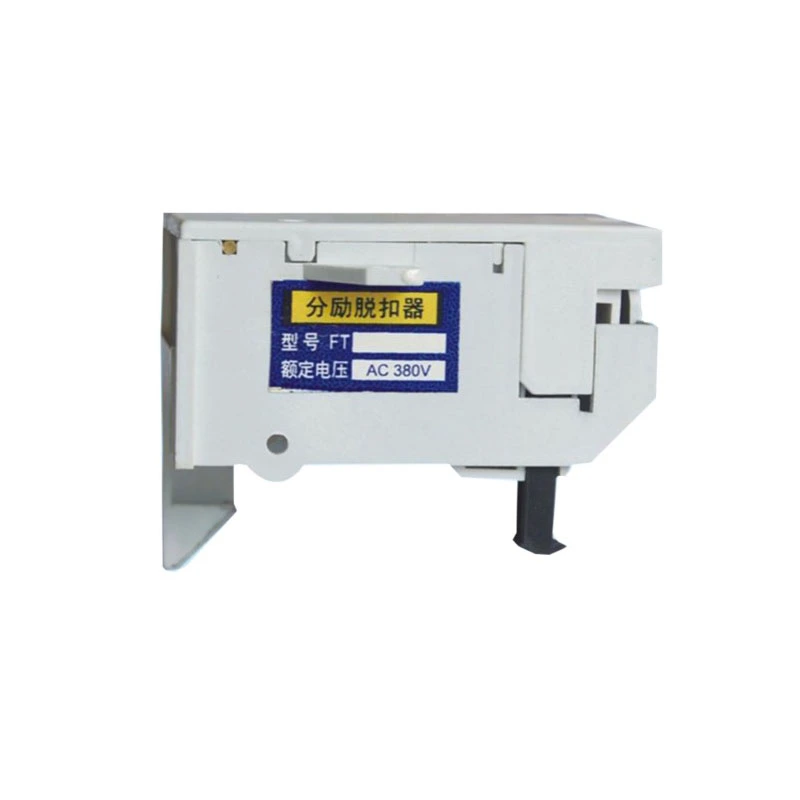

Shunt Trip (MX) - Remote Tripping Mechanism

Бүрэлдэхүүн хэсэг	Чиг үүрэг	Техникийн дэлгэрэнгүй мэдээлэл
Цахилгаан соронзон ороомог	Эрчим хүч авах үед соронзон орон үүсгэдэг	АС: Inrush 200VA, битүүмжилсэн 20VA; DC: Inrush 200W, битүүмжилсэн 20W; Тусгаарлалтын анги F (155°C)
Шахуургын механизм	Механизмыг суллахын тулд хөндлөвчийг цохино	Хатуу ган, хавар-буцах, цус харвалт 5-10мм
Холбоо барих систем	Үндсэн таслагчийн хэлхээнээс тусгаарлагдсан	Хүчитгэсэн дулаалга, 4кВ-ын импульс тэсвэрлэх чадвартай
Суурилуулалт	Таслагчийн хөндийд хавчуур эсвэл шураг суурилуулсан	Ихэнх орчин үеийн MCCB дээр багажгүй суурилуулалт

Үйлдлийн дараалал:

Шунтын холболтын терминалуудад хэрэглэсэн хяналтын хүчдэл (ихэвчлэн 110-240V хувьсах гүйдэл эсвэл 24V DC)

Ороомог нь эрч хүч өгч, соронзон орон үүсгэдэг

Плунжер таслагчийн хөндлөвчийг 2-5Н хүчээр цохино

Механизм гарч, үндсэн контактууд нээгдэнэ

Хүчдэл арилах үед поршен пүршээр буцаж ирдэг

Таслагчийг гараар дахин тохируулах шаардлагатай (дахин хаах)

Хэрэглээ:

Яаралтай зогсоох систем (Цахим зогсоох товчлуурууд)

Галын дохиоллын системийг нэгтгэх (автоматаар унтрах)

Алсын ачааллыг арилгах (эрэлтийн хариу)

Генераторын шилжүүлгийн схемүүд (синхрон нээлтийн)

Бага хүчдэлийн сулрал (MN/UVR) - Хүчдэлийн хяналт

Параметр	Тодорхойлолт	Аюулгүй байдлын функц
Хүчдэл авах хүчдэл	0.85 × Un (таслагчийг хааж болно)	Бага хүчдэлд хаагдахаас сэргийлнэ
Уналтын хүчдэл	0.35-0.7 × Un (тохируулах боломжтой)	Бага хүчдэлийн автомат аялал
Цагийн саатал	0.1с-3с (цахим төрөл)	Хүчдэлийн уналтаас болж эвгүй байдалд орохоос сэргийлнэ
Тасралтгүй үүрэг	100% нэрлэсэн хүчдэл	Хэвийн ажиллагааны үед ороомог тасралтгүй эрчим хүч авдаг

Үйл ажиллагааны зарчим: Хэт ягаан туяаны ороомог нь механик түгжээг хааж, хэвийн ажиллагааны үед тасралтгүй эрчим хүчээр тэжээгддэг. Тогтоосон хугацааны хоцрогдол босгоос доош хүчдэл буурах үед түгжээ суларч, таслагч автоматаар унтардаг. Энэ нь урьдчилан сэргийлэх:

Бага хүчдэлийн хөдөлгүүрийн гэмтэл (өндөр гүйдэл, хэт халалт)

Эрчим хүчийг сэргээсний дараа хяналтгүй дахин асаах (аюулгүй байдлын аюул)

Аюулгүй хүчдэлийн нөхцөлд тоног төхөөрөмжийн ажиллагаа

Туслах ба дохиоллын холбоо барих хаягууд - Статусын дохиолол

Холбоо барих төрөл	Үйл ажиллагаа	Өргөдөл
Туслах контакт (AX)	Таслагчийн үндсэн контактуудын төлөвийг өөрчилдөг	Статусын заалт (ON/OFF), түгжигдэх, хяналтын хэлхээ
Сэрүүлгийн холбоо барих хаяг (AL)	Зөвхөн автомат аялалд ажилладаг (хэт ачаалал/богино холболт)	Гэмтлийн дохио, дохиоллын самбар, засвар үйлчилгээний дохиолол
Богино залгааны дохиолол	Соронзон аяллын үйл ажиллагааны онцлог	Сонгосон алдааны заалт
Хэт ачааллын дохиолол	Дулааны аяллын үйл ажиллагааны онцлог	Урьдчилан сэргийлэх засвар үйлчилгээ гох

Холбоо барих үнэлгээ (Ердийн):

AC-15: 230V хувьсах гүйдэлтэй 10А (индуктив ачаалал)

DC-13: 110V DC-д 2А (индуктив ачаалал)

Хамгийн бага ачаалал: 5V-д 10мА (PLC нийцтэй)

Механик амьдрал: 10,000-100,000 үйл ажиллагаа

Цахилгаан ашиглалтын хугацаа:5,000-50,000 үйл ажиллагаа (нэрлэсэн ачаалалд)

Хэрэглээний орчин ба хэрэглээний тохиолдол

Өргөдөл	Дагалдах хэрэгслийн тохиргоо	Техникийн шаардлага	Интеграци
Аж үйлдвэрийн автоматжуулалт	Шунтын аялал + 2 × Туслах + Моторын оператор	24V DC удирдлага, хурдан ажиллагаа (<50ms), байрлалын санал хүсэлт	PLC/DCS интеграци, алсын HMI удирдлага
Арилжааны барилгууд	UVR + Туслах + Эргэдэг бариул	230V хувьсах гүйдэлтэй, хаалганы түгжээтэй, цоожтой	BMS нэгтгэх, галын дохиоллын интерфейс
Дата төвүүд	Шунтын аялал + Сэрүүлэг + Харилцаа холбооны модуль	48V DC, нэмэлт дохиолол, Modbus/BACnet	DCIM програм хангамж, автоматаар ачааллыг бууруулах
Эрүүл мэндийн байгууллагууд	UVR + 2 × Туслах + Түлхүүрийн түгжээ	Эмнэлгийн чанартай, өндөр найдвартай, хязгаарлагдмал хандалт	Чухал эрчим хүчний менежмент, тусгаарлах хавтан
Сэргээгдэх эрчим хүч	Шунтын аялал + Хүчдэлийн хамгаалалт + Утасгүй	1000V тогтмол гүйдлийн хүчин чадал, гадаа үнэлгээ, алсаас хянах	Нарны SCADA, эрчим хүчний удирдлагын систем
Газрын тос, хий	Дэлбэрэлтээс хамгаалах хэрэгслүүд + UVR + Shunt	ATEX/IECEx сертификаттай, зэврэлтэнд тэсвэртэй, халуун орны	Яаралтай унтраах систем (ESD)
Далайн/Оффшор	Халуун орны хэт ягаан туяа + Механик түгжээ	55°С орчинд, давс цацахад тэсвэртэй, илүүдэлтэй	Усан онгоцны автоматжуулалт, генераторын синхрончлол
Дэд бүтэц	Мотор оператор + Өргөтгөсөн эргэлдэх + Байршлын унтраалга	400V хувьсах гүйдэл, хүнд даацын, 50,000 мөчлөгийн амьдрал	SCADA системүүд, алсын удирдлагын төвүүд

Ухаалаг барилгыг нэгтгэх жишээ: Орчин үеийн MCCB хэрэгслүүд нь эрчим хүчний цогц менежментийг идэвхжүүлдэг:

PowerTag утасгүй мэдрэгч нэг таслагчийн гүйдэл, хүчдэл, чадлын коэффициентийг хянах

Утасгүй туслах контактууд таслагчийн статусыг төв системд дамжуулах

Шунтын аялал оргил ачааллын үед автоматаар ачааллыг бууруулах боломжийг идэвхжүүлнэ

Modbus модулиуд урьдчилан таамаглах засвар үйлчилгээ хийхэд барилгын автоматжуулалттай нэгтгэх

Үйлдвэрлэлийн процесс ба үйлдвэрлэлийн ажлын урсгал

Нарийвчлалтай үйлдвэрлэлийн дараалал

Түүхий эд IQC → Цахилгаан соронзон ороомог ороомог → Плунжер/Арматурын боловсруулалт → Контакт системийн үйлдвэрлэл → Орон сууцны шахах хэлбэр → Дэд угсралт → Шалгалт тохируулга, туршилт → Эцсийн интеграци → Сав баглаа боодол

Үйлдвэрлэлийн чухал үе шатууд

Үе шат	Процессын дэлгэрэнгүй мэдээлэл	Чанарын хяналтын цэгүүд
Ороомог ороомог	Пааландсан зэс утас (0.1-0.5мм), хурцадмал хяналттай автомат ороомог, вакуум лак шингээх	Эргэлтийн тоо ±1%, тогтмол гүйдлийн эсэргүүцэл ±5%, диэлектрикийн хүч 2кВ/1мин, тусгаарлагчийн эсэргүүцэл >100МΩ
Plunger/Armature Machining	Хүйтэн цувисан ган эсвэл нунтаг төмрийн металлурги, нарийн нунтаглах, хатууруулах (HRC 45-55), гадаргууг боловсруулах	Хэмжээний хүлцэл ±0.02мм, гадаргуугийн өнгөлгөө Ra 0.8, соронзон нэвчилт >5000
Үйлдвэрлэлтэй холбоо барина уу	Мөнгө-никель (AgNi 90/10) эсвэл мөнгө-кадми исэл (AgCdO), зэс зөөгчийг тамгалах, бэхлэх, гагнах	Хатуулаг HV 80-120, контактын эсэргүүцэл <50мОм, гагнах хүч >50МПа
Орон сууцны хэвлэх	PA66 GF30 эсвэл PBT GF30, 280-320°C шахах, DIN төмөр замд нийцэх 17.5мм модуль	Хэмжээний хүлцэл ±0.1мм, мөрдөх индекс >600V, UL 94 V-0
Хаврын үйлдвэрлэл	Тосон ууртай нүүрстөрөгчийн ган SWOSC-V эсвэл зэвэрдэггүй ган 301, CNC ороомог, дулааны боловсруулалт	Ядаргааны хугацаа > 100,000 цикл, пүршний хурд ±10%, амрах <5%
Дэд чуулган	Ороомог-порлуур-контакт интеграцчилал, цохилтын тохируулга, хавчих механизмын туршилт	Ашиглалтын хүчдэл 0.85-1.1×Un, ачааллын хүч 2-5Н, хариу өгөх хугацаа <50мс
Эцсийн шалгалт тохируулга	Хүчдэл авах/унсах хүчдэлийн баталгаажуулалт (UVR), ажиллах хугацааны хэмжилт (шунт аялал), контактын эсэргүүцэл	100% автоматжуулсан туршилт, өгөгдөл бүртгэх, хянах QR кодчилол

Анхдагч түүхий эд ба бүрэлдэхүүн хэсгийн үзүүлэлтүүд

Бүрэлдэхүүн хэсэг	Материалын тодорхойлолт	Нийлүүлэгчийн стандарт	Гол шинж чанарууд
Ороомог утас	Пааландсан зэс утас F ангилал (155 ° C) эсвэл H ангилал (180 ° C)	IEC 60317, ОБЕГ МВт 35	Эвдрэлийн хүчдэл >2кВ, гагнах чадвар 390°С/2с, уян хатан чанар
Соронзон цөм	Цахиурын ган ламинат (0.35-0.5мм) эсвэл цул төмөр	IEC 60404-8, JIS C 2552	Өндөр нэвчилт, бага албадлага, тогтвортой соронзон шинж чанарууд
Пунжер/Арматур	Хүйтэн цувисан ган SPCC эсвэл төмрийн нунтаг (Fe-99%)	JIS G 3141, MPIF стандарт 35	HRC 45-55, гадаргуугийн өнгөлгөө Ra 0.8, зэврэлтэнд тэсвэртэй
Харилцагчид	Мөнгө-никель (AgNi 90/10) эсвэл AgCdO	ASTM B152, IEC 60368	Дамжуулах чадвар >90% IACS, нумын элэгдэлд тэсвэртэй, гагнуурын эсрэг
Спрингстэй холбоо барина уу	Бериллий зэс (CuBe2 C17200) эсвэл зэвэрдэггүй ган 301	ASTM B196	Ядаргааны хугацаа > 100,000 цикл, тогтмол даралт, зэврэлтэнд тэсвэртэй
Орон сууц	PA66 GF30 эсвэл PBT GF30, галд тэсвэртэй	IEC 60664-1, UL 94 V-0	Хяналтын индекс >600V, халуунд тэсвэртэй 160°C, цохилтын хүч >7 кЖ/м²
Терминалууд	Гуулин C36000 эсвэл цагаан тугалга бүрсэн зэс C11000	ASTM B16/B187	Гүйдлийн нягт 1.0-1.5 А/мм², эргүүлэх хүчийг 1.5-2.5Нм тэсвэрлэх
DIN төмөр замын хавчаар	Пүршний ган 65Mn эсвэл зэвэрдэггүй ган 304	GB/T 1222, ISO 3506	Хавчаарын хүч 50-100Н, 10,000 мөчлөгийн ядаргаа, зэврэлтэнд тэсвэртэй

Стандартын нийцэл ба туршилтын протоколууд

Олон улсын стандартын хүрээ

Стандарт	Хамрах хүрээ	Холбогдох шаардлага
IEC 60947-2	Бага хүчдэлийн унтраалга - Хэлхээ таслагч	Дагалдах хэрэгслийн нийцтэй байдал, таслагчтай зохицуулалт, богино залгааны тэсвэрлэх чадвар
IEC 60947-4-1	Контактор ба мотор асаагуур	Мотор операторын гүйцэтгэл, хяналтын хэлхээний шаардлага
IEC 60947-5-1	Хяналтын хэлхээний төхөөрөмж ба сэлгэн залгах элементүүд	Туслах контактын үнэлгээ, цахилгаан тэсвэрлэх чадвар, терминалын тэмдэглэгээ
RoHS/REACH	Байгаль орчны нийцэл	Аюултай бодисын хязгаарлалт, материалын мэдэгдэл

Заавал төрлийн туршилт (IEC 60947-2 / IEC 60947-5-1)

Туршилтын ангилал	Тусгай тест	Хүлээн авах шалгуур
Цахилгаан тэсвэрлэх чадвар	Нэрлэсэн гүйдлийн 10,000 үйлдэл (AC-15/DC-13)	Холбоо барих элэгдэл <50%, гагнуургүй, тогтмол ажиллагаатай
Механик тэсвэрлэх чадвар	100,000 ачаалалгүй ажиллагаа	<5% параметрийн зөрүү, механик гэмтэл байхгүй
Диэлектрик шинж чанарууд	2кВ хувьсах гүйдэл/1мин (хяналтын хэлхээ), 4кВ импульс	Ямар ч эвдрэл, гялбаа байхгүй
Температурын өсөлт	Нэрлэсэн хүчдэл/гүйдэлд тасралтгүй ажиллах	Ороомог ≤85K (Ангилал F), терминалууд ≤80K
Цочрол ба чичиргээ	IEC 60068-2-27 (шок), IEC 60068-2-6 (чичиргээ)	Туршилтын дараа хуурамч ажиллагаа, гэмтэл байхгүй, ажиллагаатай
Байгаль орчны	Чийглэг дулаан (IEC 60068-2-30), хүйтэн, хуурай дулаан	Нөхцөл байдлын дараа ажиллах чадвартай, зэврэлтгүй
EMC	Хөдөлгөөнт/цацрагийн хөндлөнгийн нөлөөллөөс хамгаалах дархлаа	Таагүй ажиллагаа байхгүй, EN 60947-2 Хавсралт F

Үйлдвэрийн чанарын хяналт ба хяналтын стандартууд

Ирж буй материалын чанарын хяналт (IQC)

Материал	Хяналтын эд зүйлс	Дээж авах төлөвлөгөө	Тоног төхөөрөмж
Пааландсан утас	Диаметр, эвдрэлийн хүчдэл, суналт, гагнах чадвар	AQL 0.65	Микрометр, диэлектрик шалгагч, суналтын машин
Соронзон ган	Нэвчилт, үндсэн алдагдал, дулаалгын бүрээс	Багц бүрт	Эпштейн хүрээ, нэг хуудас шалгагч
Мөнгөн контактууд	Цэвэр байдал, хатуулаг, нягтрал, хэмжээст хүлцэл	Багц бүрт	Спектрометр, хатуулаг шалгагч, НУМ
Хуванцар мөхлөгүүд	Шилэн агууламж, зуурамтгай чанар, чийгшил, шатамхай байдал	Багц бүрт	Хайлмал урсгалын индексжүүлэгч, DSC, UL 94 аппарат
Хаврын ган	Суналтын бат бэх, ядрах эсэргүүцэл, хэлбэржилт	Багц бүрт	Суналтын машин, ядаргаа шалгагч

Үйл явцын чанарын хяналт (IPQC)

Станц	Хяналтын параметрүүд	Давтамж	Арга
Ороомог ороомог	Эргэлтийн тоо, хурцадмал байдал, эсэргүүцэл, тусгаарлагч	Нэгж бүр	Санал хүсэлт бүхий автомат ороомог, омметр
Поршений боловсруулалт	Хэмжээний хүлцэл, гадаргуугийн өнгөлгөө, хатуулаг	100 нэгж тутамд	НУМ, профилометр, хатуулаг шалгагч
Холбоо барих угсралт	Тохируулга, даралт, эсэргүүцэл, гагнах чанар	100 нэгж тутамд	Хүч хэмжигч, микро омметр, XRF
Орон сууцны хэвлэх	Температур, даралт, хэмжээсийн нарийвчлал	Цикл бүр	SCADA мониторинг, SPC графикууд
Дэд угсралт	Ашиглалтын хүчдэл, цус харвалт, хариу өгөх хугацаа	Нэгж бүр	Автомат туршилтын вандан, өгөгдөл бүртгэх

Чанарын эцсийн хяналт (FQC) ба гарах QC (OQC)

Туршилтын зүйл	Стандарт	Дээжийн хэмжээ
Ашиглалтын хүчдэлийн хүрээ	0.85-1.1×Un (авах), >0.2×Un (UVR-д буух)	100%
Хариу өгөх хугацаа (шулт хийх аялал)	Нэрлэсэн хүчдэлд <50 мс	100%
Холбоо барих эсэргүүцэл	<50mΩ (туслах), <100mΩ (сэрүүлэг)	100%
Диэлектрик тэсвэрлэх хүчдэл	2кВ хувьсах хүчдэл/1мин	100%
Тусгаарлалтын эсэргүүцэл	>100МΩ @ 500V DC	100%
Механик ажиллагаа	10 мөчлөг, гөлгөр, наалддаггүй	100%
Snap-fit нийцтэй байдал	Зориулалтын MCCB хүрээтэй холбох	100%
Харааны болон хэмжээст үзлэг	Тэмдэглэгээний тогтвортой байдал, модульчлагдсан байдал	100%
Цахилгаан тэсвэрлэлтийн дээж авах	Нэрлэсэн ачаалалтай 1000 үйл ажиллагаа	AQL 1.0
Сав баглаа боодлын бүрэн бүтэн байдал	Уналтын туршилт, чичиргээ (ISTA 3A)	Багц тутамд

Үйлдвэрлэлийн дэд бүтэц ба үйлдвэрлэлийн чадавхи

Үйлдвэрлэлийн дэвшилтэт тоног төхөөрөмж

Тоног төхөөрөмжийн ангилал	Машины тодорхойлолт	Чиг үүрэг	Хүчин чадал
Ороомог ороомог	CNC ороомгийн машинууд (Nittoku/Marsilli) хүчдэлийн хяналттай	Нарийвчилсан ороомгийн үйлдвэрлэл	Өдөрт 20,000 ороомог
Тамгалах, хэлбэржүүлэх	60 тоннын дэвшилтэт дарагч (Bruderer)	Холбоо барих тамга, пүрш хэлбэржүүлэх	Өдөрт 30,000 бүрэлдэхүүн хэсэг
Шахах хэлбэр	80 тонн термопластик пресс (Арбург)	Орон сууц, хашаа, DIN төмөр замын хавчаар	Өдөрт 10,000 орон сууц
Ассемблей	Хөдөлмөрийн чуулган	Дэд угсралт, тохируулга, туршилт	Нэг мөрөнд өдөрт 5000 дагалдах хэрэгсэл
Туршилтын төхөөрөмж	Дагалдах хэрэгслийн туршилтын автомат сандал	Ашиглалтын шинж чанар, цаг хугацаа, тэсвэр тэвчээр	1000 нэгж/цаг
	Механик тэсвэр тэвчээр шалгагч	100,000 мөчлөгийн баталгаажуулалт	200 нэгж зэрэг
	EMC туршилтын камер	Дархлаа / ялгарлын шинжилгээ	Өдөрт 100 нэгж

Үйлдвэрлэлийн хүчин чадал ба нийлүүлэх хугацаа

Бүтээгдэхүүний ангилал	Сарын багтаамж	Стандарт хүргэх хугацаа	Яаралтай захиалах чадвар
Шунтын аялал (бүх хүчдэл)	300,000 нэгж	4-5 долоо хоног	3 хоног
Бага хүчдэлийн уналт	200,000 нэгж	4-5 долоо хоног	3 хоног
Туслах контактууд	500,000 нэгж	4-5 долоо хоног	3 хоног
Мотор операторууд	50,000 нэгж	4-5 долоо хоног	5 хоног
Харилцааны модулиуд	30,000 нэгж	4-5 долоо хоног	5 хоног

Инженер, техникийн багийн бүтэц

хэлтэс	Боловсон хүчин	Мэргэшсэн байдал	Хариуцлага
R&D инженерчлэл	5 инженерүүд	Цахилгаан соронзон дизайн, холбоо барих физик, суулгагдсан систем, утасгүй холбоо	Дагалдах хэрэгслийн шинэ хөгжүүлэлт, ухаалаг боломжууд, патентын багц (30+ патент)
Процессын инженерчлэл	15 инженер	Ороомог ороомгийн автоматжуулалт, нарийн тамга дарах, хуванцар хэвлэх, туранхай үйлдвэрлэл	Үйлдвэрлэлийг оновчтой болгох, ургацыг сайжруулах (>99%), зардлыг бууруулах
Туршилт ба баталгаажуулалт	12 инженер	IEC 60947 стандартын нийцэл, тэсвэр тэвчээрийн туршилт, EMC, байгаль орчны симуляци	Төрөл туршилтын зохицуулалт, бүтэлгүйтлийн шинжилгээ, баталгаажуулалтын менежмент
Хэрэглээний инженерчлэл	10 инженер	MCCB интеграци, хяналтын систем, BMS/SCADA интерфейс	Хэрэглэгчийн техникийн дэмжлэг, системийн дизайн, ашиглалтад оруулах
Чанарын баталгаа	25 техникч	ISO 9001, IATF 16949, статистикийн үйл явцын хяналт, хэмжил зүй	Нийлүүлэгчийн аудит, үйл явцын аудит, залруулах арга хэмжээ, шалгалт тохируулга

Манай MCCB дагалдах хэрэгслийн үйлдвэрлэл яагаад тусдаа байдаг вэ?

Манай үйлдвэрлэлийн байгууламжийг төлөөлдөг40 жил мэргэшсэн бага хүчдэлийн хуваарилах төхөөрөмжийн дагалдах хэрэгсэлд дэлхийн стандартаас давсан MCCB дагалдах хэрэгслийг дараах байдлаар хүргэж байна.

Breaker-төрөлх загвар: Дагалдах хэрэгсэл нь MCCB-ийн томоохон платформуудтай (Schneider NSX, ABB Tmax, Eaton NZM, Chint NXM) саадгүй нэгтгэх зорилгоор тусгайлан бүтээгдсэн бөгөөд багаж хэрэгсэлгүй суурилуулж, найдвартай ажиллагааг хангана.

Ухаалаг дагалдах хэрэгслийн шинэчлэл: Өмчийн утасгүй туслах контактууд ба эрчим хүчний хяналтын мэдрэгчүүд нь ердийн таслагчийг таслагчийг солихгүйгээр IoT-тэй ухаалаг төхөөрөмж болгон хувиргадаг.

Босоо интеграл:Вакуум нэвчилт, нарийн контакттай тамга, термопластик хэлбэржүүлэлт бүхий дотоод ороомог ороомог нь чанарын бүрэн хяналт, хурдан тохируулгыг хангадаг.

Туршилтын дэд бүтэц: 100,000 циклийн механик тэсвэрлэлтийн баталгаажуулалт, EMC дархлааны сорил, MCCB нийцтэй байдлын туршилт зэрэг автоматжуулсан туршилтад 2 сая долларын хөрөнгө оруулалт хийсэн.

Шуурхай тохируулга: 2 долоо хоногийн хугацаатай хүчдэл, контактын тохиргоо, харилцаа холбооны протоколыг тохируулах боломжтой уян хатан үйлдвэрлэл

Дижитал үйлдвэрлэл: Аж үйлдвэрийн 4.0-ийн хэрэгжилтийг бүрэн хянах боломжтой, чанарын урьдчилан таамаглах аналитик, автоматжуулсан шалгалт тохируулгатай, ±3% параметрийн тогтвортой байдлыг хангана.

Техникийн үзүүлэлтүүд, MCCB нийцтэй байдлын баталгаажуулалт, ухаалаг барилгын интеграцчлал, эсвэл үйлдвэрийн аудитын хуваарийн хувьд манай инженерийн баг таны цахилгааны хамгаалалт, хяналтын системийг функциональ шаардлага болон урт хугацааны найдвартай байдлын зорилтод нийцүүлэхийн тулд шууд зөвлөгөө өгдөг.

View as

MCCB Shunt Release

Хэлхээ таслагчийн ажиллагааг алсаас удирдахад зориулсан CDADA MCCB Shunt Release-тэй танилцаарай. 220V AC/DC-д ашиглах боломжтой бөгөөд энэ нь шууд салгах шаардлагатай програмуудад төгс тохирно. Суулгахад хялбар, үйлдвэрээс урьдчилан холбосон утастай—зүгээр л хяналтын дохиогоо нэмнэ үү. Үйлдвэрийн болон худалдааны аюулгүй байдлын системд тохиромжтой.

Илүү ихийг үзэх >> Лавлагаа илгээх >>

МСКБ-ийн туслах холбоо

CDADA бол MCCB туслах контактын үйлдвэрлэгч, ханган нийлүүлэгч бөгөөд энэ бүтээгдэхүүн нь таслагчийн төлөвийг хянах, хянах шийдэл байж болно. 2NO/2NC гэх мэт тохиргоонд ашиглах боломжтой бөгөөд энэ нь нээлттэй/хаалтын төлөвийг дохиолоход тохиромжтой. Аж үйлдвэрийн хяналтын системд тохиромжтой, суурилуулахад хялбар урьдчилан утастай. Найдвартай байдал, гүйцэтгэлийн хувьд CDADA-д итгэ.

Илүү ихийг үзэх >> Лавлагаа илгээх >>

CDADA нь Хятад дахь MCCB хэрэгслүүд үйлдвэрлэгч, ханган нийлүүлэгч юм. Манай үйлдвэр нь эрчим хүчний систем, барилгын автоматжуулалт, үйлдвэрлэлийн үйлдвэрлэл зэрэг олон төрлийн салбарт үйлчилж, уян хатан OEM/ODM шийдлүүдийг санал болгодог.

Мэдээний зөвлөмжүүд
