MCCB гэж юу вэ?

MCCB -цутгасан хайрцагны таслуур— хэт ачаалал болон богино залгааны нөхцөлийг илрүүлэх үед хэлхээг автоматаар салгадаг нам хүчдэлийн хамгаалалтын төхөөрөмж юм. Гал хамгаалагчаас ялгаатай нь үүнийг дахин тохируулж, аялсны дараа дахин ашиглах боломжтой. Цутгамал хайрцагны дотор дулаан-соронзон аялалын механизм нь хоёр ажлыг гүйцэтгэдэг: дулааны элемент нь байнгын хэт ачаалалд хариу үйлдэл үзүүлдэг бол соронзон элемент нь богино залгааны гэмтэлд шууд хариу үйлдэл үзүүлдэг. Үр дүн нь бодит цахилгаан ачааллын үйлдэлтэй таарч тохирсон хамгаалалт юм.

MCCB-ийг хэзээ сонгох вэ: үндсэн оролтын тэжээгч, гурван фазын хуваарилах самбар, том моторын хэлхээ эсвэл богино залгааны гүйдэл нь MCB-ийн тасалдуулж чадах хэмжээнээс давсан аливаа цэг.

MCB хангалттай үед: даруухан ачаалалтай, эвдрэлийн түвшин багатай эцсийн дэд хэлхээнүүд - орон сууцны самбар, гэрэлтүүлэг, залгуурын хэлхээ.

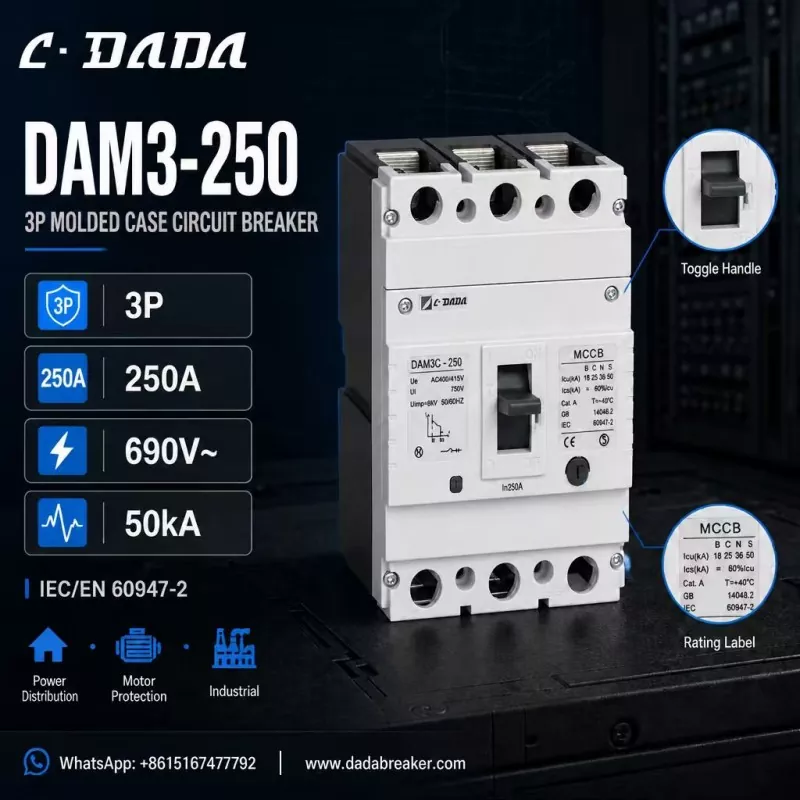

250A three-pole MCCB

МСКБ-ийг хэрхэн зөв сонгох вэ

Нэрлэсэн гүйдэл (In)

1. — тасралтгүй ачааллыг тааруулж, хөдөлгүүрийн асаах гүйдлийн зайг хангах.

Эвдрэх хүчин чадал (Icu / Ics)

2. — угсралтын цэгийн богино залгааны хэтийн гүйдлээс өндөр байх ёстой. Гэмтлийн түвшин өндөр байх тусам танд хэрэгтэй Icu өндөр байх болно.

Польшууд

3. - Гурван фазын системд зориулсан 3P, саармаг нь мөн салгах шаардлагатай 4P.

Хүчдэлийн үнэлгээ

4. — системийн эсрэг хэвийн ажиллах хүчдэл (Ue), тусгаарлагчийн хүчдэл (Ui) болон импульсийн тэсвэрлэх чадварыг (Uimp) шалгана.

Стандарт ба гэрчилгээ

5. — IEC/EN 60947-2 стандартын нийцэл ба CE тэмдэглэгээ нь олон улсын төслүүдийн үндсэн суурь юм.

Өргөдөл

6. — Хөдөлгүүрийн хамгаалалт, эрчим хүчний хуваарилалт, үйлдвэрлэлийн суурилуулалт нь өөр өөр хүрээний үнэлгээ, аяллын шинж чанарыг шаардаж болно.

Сайн тодорхойлсон 250А MCCB ямар харагддаг вэ:

Үүнийг бетон болгохын тулд C·DADA Electric-ийн DAM3-250-ийг авч үзье — 250А гурван туйлтай MCCB нь энэ ангиллын төхөөрөмжид юу хайхыг харуулсан:

3P тохиргоо

● 250А нэрлэсэн гүйдэлтэй (In), гурван фазын хуваарилах самбарт тохиромжтой

Хүчдэлийн үнэлгээ:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8кВ

50 кА хүртэл таслах хүчин чадал

● — B / C / N / S хувилбарууд дээр 18 / 25 / 36 / 50 кА-ийн Icu, ингэснээр суулгагчид сүлжээний өөр өөр цэгүүдийн алдааны түвшинг тааруулж чадна.

IEC/EN 60947-2 ба GB 14048.2 стандартыг дагаж мөрдөх

● CE тэмдэглэгээтэй, ON/OFF сэлгэх бариул нь харагдахуйц үйл ажиллагааны төлөвтэй

● Эрчим хүч түгээх, моторын хамгаалалт болон үйлдвэрлэлийн зориулалтаар бүтээгдсэн

Энэхүү техникийн үзүүлэлтийн цаадах логик нь: 50 кА ангиллын эвдрэх хүчин чадалтай 250А, 3 туйлтай хүрээ нь үндсэн түгээлтийн самбараас эхлээд мотор тэжээгчийн хэлхээ хүртэл самбар бүтээгч болон гүйцэтгэгчдийн ихэнх хэрэгцээг хангадаг бол Icu-ийн олон хувилбарууд нь бодит гэмтлийн түвшингээс зөв хэмжээтэй зардлыг тооцох боломжийг олгодог.

Сонголт хийх зөвлөмж

● Гэмтлийн түвшин багатай ~125А хүртэлх эцсийн хэлхээний хувьд MCB нь хэмнэлттэй сонголт юм.

● Үндсэн хуваарилалт, моторын хамгаалалт болон үйлдвэрлэлийн унтраалгын хувьд угсралтын ирээдүйн богино залгааны гүйдлээс давсан таслах хүчин чадалтай MCCB-ийг сонго.

● Эргэлзээтэй байгаа бол эвдрэх хүчин чадлаараа нэг ангиллаар томруулна уу: зардлын зөрүү бага, харин хамгаалалтын хэмжээ нь бага зэргийн гэмтэл болон томоохон тасалдал хоёрын ялгаа байж болно.

Байнга асуудаг асуултууд

А: МСКБ гэж юу вэ?

А: Ацутгасан хайрцагны таслуурХэт ачаалал эсвэл богино залгааны үед хэлхээг салгах, жижиг хэлхээний таслуураас илүү өндөр гүйдэл, эвдрэлийн түвшинд зориулагдсан, дахин тохируулагдах боломжтой бага хүчдэлийн хамгаалалтын төхөөрөмж юм.

А: MCCB дээр Icu гэж юу гэсэн үг вэ?

Х: Icu нь богино залгааны таслах хамгийн дээд хүчин чадал бөгөөд таслагчийн тасалдуулж болох хамгийн их гэмтлийн гүйдэл юм. Ics нь үйлчилгээг таслах чадвар, түүнийг дахин дахин тасалдуулж, ажиллах боломжтой түвшин юм.

А: Би өөрийн MCCB-ийн эвдрэх чадварыг хэрхэн сонгох вэ?

Х: Суурилуулалтын цэг дээрх богино залгааны гүйдлээс өндөр Icu үнэлгээг сонгоно уу. Трансформаторын өндөр хүчин чадалтай эсвэл үйлдвэрлэлийн урт тэжээгчтэй түгээх самбарт ихэвчлэн 36-50 кА ангиллын төхөөрөмж шаардлагатай байдаг.

А: DAM3-250 MCCB гэж юу вэ?

Х: DAM3-250 нь C·DADA Electric компанийн 250А-ийн гурван туйлтай цутгасан хайрцагны таслуур бөгөөд 690В хүртэл хүчдэлтэй, 50кА хүртэл таслах хүчин чадалтай, цахилгаан түгээх, моторын хамгаалалт болон үйлдвэрлэлийн зориулалттай.
