Түгээх хайрцаг гэж юу вэ, орчин үеийн цахилгаан системд яагаад чухал вэ?

A түгээлтийн хайрцагорон сууц, худалдаа, үйлдвэрлэлийн аль ч цахилгааны суурилуулалтын хамгийн чухал бүрэлдэхүүн хэсгүүдийн нэг юм. Энэ нь системийг хэт ачаалал, богино холболт, цахилгааны гэмтэл зэргээс хамгаалж, олон хэлхээнд цахилгаан эрчим хүчийг найдвартай, үр ашигтай хуваарилдаг төв зангилаа болж үйлчилдэг. Энэхүү нийтлэл нь түгээлтийн хайрцагны бүтэц, ажиллах зарчим, төрөл, сонгох шалгуур, суурилуулалтын асуудал, аюулгүй байдлын стандарт, засвар үйлчилгээний практикийг багтаасан гүн гүнзгий, бодитой ойлголтыг өгдөг. Энэ нь мөн инженер, гүйцэтгэгч, байгууламжийн менежерүүдэд мэдээлэлтэй шийдвэр гаргахад нь туслахын тулд хэрэглэгчдийн нийтлэг санаа зовоосон асуудлууд болон бодит ертөнцийн өвдөлтийн цэгүүдийг авч үздэг.

Агуулга

• 1. Түгээх хайрцагны танилцуулга
• 2. Түгээх хайрцаг яагаад зайлшгүй шаардлагатай вэ?
• 3. Дотоод бүтэц, бүрэлдэхүүн хэсгүүд
• 4. Түгээх хайрцагны төрлүүд
• 5. Түгээлтийн хайрцгийг хэрхэн зөв сонгох вэ
• 6. Суурилуулалтын шилдэг туршлага
• 7. Аюулгүй байдлын стандарт ба хамгаалалтын онцлогууд
• 8. Нийтлэг асуудал ба алдааг олж засварлах
• 9. Засвар үйлчилгээ ба ашиглалтын хугацааг сунгах
• 10. Техникийн харьцуулсан хүснэгт
• 11. Байнга асуудаг асуултууд
• 12. Дүгнэлт ба салбарын ойлголт

1. Түгээх хайрцагны танилцуулга

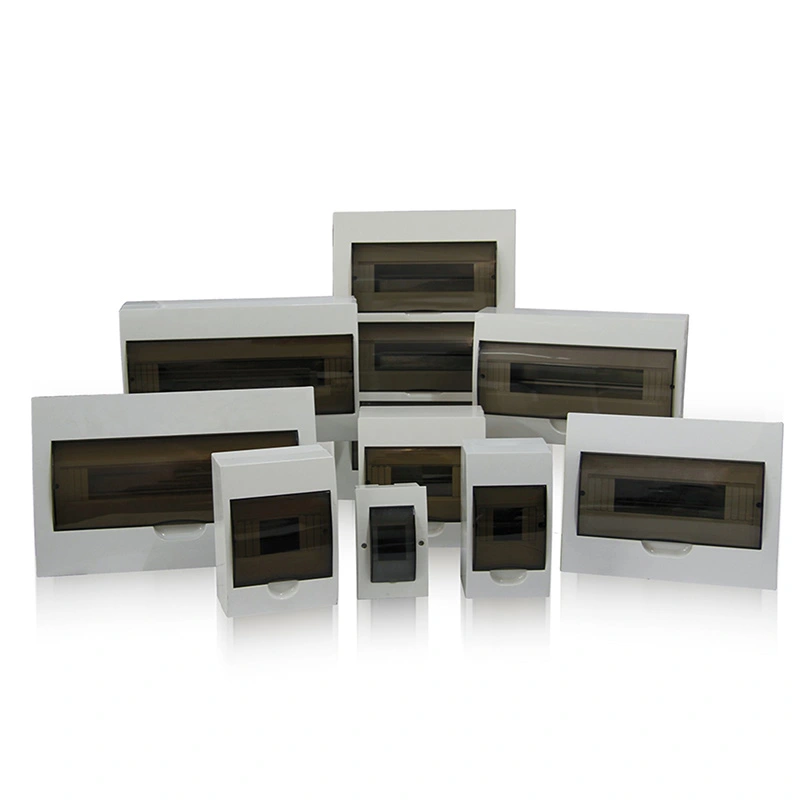

Түгээх хайрцаг (ихэвчлэн DB хайрцаг, таслагч самбар эсвэл цахилгаан самбарын самбар гэж нэрлэдэг) нь аливаа цахилгаан түгээх системийн үндсэн хэсэг юм. Энэ нь үндсэн эх үүсвэрээс ирж буй хүчийг хүлээн авч, олон гаралтын хэлхээнд дахин хуваарилдаг. Цахилгааны аюулгүй байдлыг хангахын тулд хэлхээ бүрийг ихэвчлэн таслуур эсвэл гал хамгаалагчаар хамгаалдаг.

Орчин үеийн дэд бүтцэд цахилгаан хэрэгсэл, автоматжуулалтын систем, үйлдвэрлэлийн машин механизмын хэрэглээ нэмэгдэж байгаатай холбоотойгоор цахилгаан ачаалал улам төвөгтэй болж байна. Зөв зохион бүтээсэн түгээлтийн хайрцаггүй бол цахилгаан систем нь байнга хэт ачаалал, үр ашиггүй байдал, аюулгүй байдлын аюулд өртөх болно.

2. Түгээх хайрцаг яагаад зайлшгүй шаардлагатай вэ?

Түгээх хайрцаг нь зөвхөн идэвхгүй хашаа биш юм; тэд цахилгааны тогтвортой байдал, аюулгүй байдлыг идэвхтэй хангадаг. Тэдний ач холбогдлыг хэд хэдэн талаас нь ойлгож болно.

• Аюулгүй байдлын хамгаалалт:Цахилгааны хэт ачаалал, богино холболт, галын аюулаас сэргийлнэ.
• Эрчим хүчний менежмент:Цахилгаан эрчим хүчийг хэлхээнд жигд хуваарилдаг.
• Системийн зохион байгуулалт:Утасыг бүтэцтэй, удирдах боломжтой байлгадаг.
• Эрсдэлийг тусгаарлах:Бүхэл бүтэн системд нөлөөлөхгүйгээр тодорхой хэлхээг хаахыг зөвшөөрдөг.
• Өргөтгөх чадвар:Цаашид цахилгаан ачааллыг өргөжүүлэхийг дэмжинэ.

Орон сууцны барилгад түгээлтийн хайрцаг нь гэрэлтүүлэг, агааржуулагч, цахилгаан хэрэгслийн аюулгүй ажиллагааг хангадаг. Аж үйлдвэрийн орчинд өндөр хүчин чадалтай машин механизм, тасралтгүй ажиллагаанаас болж бүр ч чухал болж байна.

3. Дотоод бүтэц, бүрэлдэхүүн хэсгүүд

Энгийн түгээлтийн хайрцаг нь цахилгаан эрчим хүчний аюулгүй, үр ашигтай хуваарилалтыг хангахын тулд хамтран ажилладаг хэд хэдэн үндсэн бүрэлдэхүүн хэсгүүдээс бүрддэг.

• Үндсэн хэлхээний таслуур:Системийг бүхэлд нь удирдаж, үндсэн хамгаалалтыг хангана.
• Салбар таслуур:Бие даасан хэлхээг хэт ачааллаас хамгаалах.
• Шина:Цахилгаан эрчим хүчийг дотооддоо түгээх.
• Төвийг сахисан ба Дэлхий баар:Зөв газардуулга, аюулгүй байдлыг хангах.
• Хаалт:Металл эсвэл галд тэсвэртэй хуванцараар хийсэн хамгаалалтын бүрхүүл.
• Утасны терминалууд:Орж буй болон гарах кабелийн холболтын цэгүүд.

Бүрэлдэхүүн хэсэг бүр нь янз бүрийн цахилгаан ачааллын үед системийг тогтвортой байлгахад чухал үүрэг гүйцэтгэдэг.

4. Түгээх хайрцагны төрлүүд

Түгээх хайрцаг нь хэрэглээ, хүчдэлийн түвшин, суурилуулах орчин зэргээс шалтгаалан янз бүрийн төрлөөр ирдэг.

• Үндсэн түгээлтийн зөвлөл (MDB):Хэрэглээнээс эрчим хүч хүлээн авдаг анхдагч түгээлтийн цэг.
• Дэд түгээлтийн зөвлөл (SDB):Эрчим хүчийг жижиг бүс эсвэл хэлтэст хуваарилдаг.
• Эцсийн түгээлтийн зөвлөл:Эцсийн хэрэглэгчийн төхөөрөмжүүдийг шууд эрчим хүчээр хангадаг.
• Аж үйлдвэрийн түгээлтийн хайрцаг:Хүнд даацын машин механизм, өндөр ачаалалтай орчинд зориулагдсан.
• Орон сууцны түгээлтийн хайрцаг:Орон сууц, жижиг барилгад ашигладаг.

Төрөл бүр нь цахилгааны тодорхой шаардлагад нийцүүлэн өөр өөр хүчин чадал, аюулгүй байдлын шаардлагуудтай.

5. Түгээлтийн хайрцгийг хэрхэн зөв сонгох вэ

Зөв хуваарилах хайрцгийг сонгох нь аюулгүй байдал, гүйцэтгэлийн хувьд маш чухал юм. Хэд хэдэн хүчин зүйлийг харгалзан үзэх шаардлагатай:

• Ачааллын хүчин чадал:Хайрцаг нь нийт цахилгаан ачааллыг даах чадвартай эсэхийг шалгаарай.
• Хэлхээний тоо:Одоогийн болон ирээдүйн өргөтгөлийн хэрэгцээнд үндэслэн сонгоно уу.
• Материалын чанар:Үйлдвэрийн зориулалттай металл хашлага, орон сууцны зориулалттай хуванцар.
• Нэвтрэх хамгаалалт (IP үнэлгээ):Тоос, усны эсэргүүцлийг тодорхойлно.
• Нийцлийн стандартууд:Олон улсын цахилгааны аюулгүй байдлын стандартыг хангасан байх ёстой.

Буруу сонголт нь ихэвчлэн хэт халалт, байнгын уналт, системийн доголдолд хүргэдэг.

6. Суурилуулалтын шилдэг туршлага

Зөв суурилуулалт нь түгээлтийн хайрцгийн урт хугацааны найдвартай, аюулгүй байдлыг хангана. Гол практикт дараахь зүйлс орно.

• Хуурай, агааржуулалттай, хүртээмжтэй газар суулгана.
• Газардуулга болон газардуулгын зөв холболтыг хангах.
• Ачаалал бүрийн хувьд зөв нэрлэсэн таслуур ашиглана уу.
• Хялбар тодорхойлохын тулд бүх хэлхээг тодорхой тэмдэглэнэ үү.
• Хэт халалт, төөрөгдөлд орохгүйн тулд утсыг цэгцтэй байлга.

Үйлдвэрийн болон арилжааны системд мэргэжлийн суурилуулалт хийхийг зөвлөж байна.

7. Аюулгүй байдлын стандарт ба хамгаалалтын онцлогууд

Орчин үеийн түгээлтийн хайрцагнууд нь тоног төхөөрөмж болон хэрэглэгчдийг хамгаалахын тулд олон тооны аюулгүй байдлын функцуудыг агуулдаг.

• Хэт их гүйдлийн урсгалаас сэргийлэхийн тулд хэт ачааллын хамгаалалт.
• Гэнэтийн эвдрэлийн үед богино залгааны хамгаалалт.
• Нэвчилтийг илрүүлэх үлдэгдэл гүйдлийн төхөөрөмж (RCD).
• Дэвшилтэт систем дэх нуман гэмтлийн хамгаалалт.

IEC болон үндэсний цахилгааны кодыг дагаж мөрдөх нь янз бүрийн орчинд аюулгүй ажиллагааг хангадаг.

8. Нийтлэг асуудал ба алдааг олж засварлах

Сайн суурилуулсан түгээлтийн хайрцаг хүртэл цаг хугацааны явцад асуудалтай тулгардаг. Нийтлэг асуудлууд нь:

• Байнга унах:Ихэвчлэн хэт ачаалал эсвэл эвдэрсэн цахилгаан хэрэгслийн улмаас үүсдэг.
• Хэт халалт:Ихэнхдээ сул холболт эсвэл бага хэмжээний утаснаас болдог.
• Зэврэлт:Тохиромжтой хамгаалалтгүй чийглэг орчинд тохиолддог.
• Таслагчийн эвдрэл:Хөгшрөлтийн бүрэлдэхүүн хэсгүүд зөв хариу өгөхгүй байж магадгүй юм.

Тогтмол шалгалт нь эдгээр асуудлыг эрт илрүүлж, системийг саатуулахаас сэргийлдэг.

9. Засвар үйлчилгээ ба ашиглалтын хугацааг сунгах

Тохиромжтой засвар үйлчилгээ нь түгээлтийн хайрцгийн ашиглалтын хугацааг мэдэгдэхүйц уртасгаж, аюулгүй байдлыг сайжруулдаг.

• Утасны холболтыг сул байгаа эсэхийг тогтмол шалгана.
• Тоос хуримтлагдахаас сэргийлж дотоод эд ангиудыг цэвэрлэ.
• Хэлхээ таслагчийг үе үе турших.
• Гэмтсэн эсвэл хуучирсан эд ангиудыг нэн даруй солино.
• Тэнцвэргүй байдлаас зайлсхийхийн тулд ачааллын хуваарилалтыг хянах.

Засвар сайтай систем нь ашиглалтын нөхцлөөс хамааран арав гаруй жил үр дүнтэй ажиллах боломжтой.

10. Техникийн харьцуулсан хүснэгт

11. Байнга асуудаг асуултууд

Асуулт 1: Түгээх хайрцагны үндсэн үүрэг юу вэ?
Энэ нь системийг хэт ачаалал, эвдрэлээс хамгаалахын зэрэгцээ цахилгаан эрчим хүчийг олон хэлхээнд аюулгүй хуваарилдаг.

А2: Түгээх хайрцаг хэр удаан үргэлжлэх вэ?
Тохиромжтой засвар үйлчилгээ хийвэл хүрээлэн буй орчны нөхцөл, ашиглалтаас хамааран 10-20 жил үргэлжилнэ.

Q3: Түгээх хайрцгийг шинэчлэх боломжтой юу?
Тиймээ, хэрэв хаалт нь өргөтгөлийг дэмждэг бол нэмэлт хэлхээ болон сайжруулсан таслагчийг суулгаж болно.

Асуулт 4: Түгээх хайрцаг байнга унтрах шалтгаан юу вэ?
Хэт ачаалалтай хэлхээ, гэмтэлтэй цахилгаан хэрэгсэл, утастай холбоотой асуудал нь нийтлэг шалтгаан болдог.

Q5: Мэргэжлийн суурилуулалт шаардлагатай юу?
Аюулгүй байдал, дагаж мөрдөх үүднээс мэргэжлийн суурилуулалт, ялангуяа үйлдвэрлэлийн системд суурилуулахыг зөвлөж байна.

12. Дүгнэлт ба салбарын ойлголт

Түгээх хайрцаг нь зөвхөн цахилгааны хайрцаг биш бөгөөд энэ нь аливаа аюулгүй, үр ашигтай цахилгаан түгээх системийн гол цөм юм. Орон сууц, худалдаа, үйлдвэрлэлийн салбарт цахилгааны эрэлт хэрэгцээ өссөөр байгаа тул найдвартай түгээлтийн системийн ач холбогдол улам бүр чухал болж байна.

Зөв сонголт, суурилуулалт, засвар үйлчилгээ нь эрчим хүчний үр ашгийг дээшлүүлэхийн зэрэгцээ үйл ажиллагааны эрсдэлийг эрс бууруулж чадна. Өндөр чанартай түгээлтийн хайрцагт хөрөнгө оруулах нь аливаа цахилгааны дэд бүтцийн урт хугацааны аюулгүй байдал, тогтвортой байдлыг хангана.

Орчин үеийн инженерийн практикт түгээлтийн системийн нарийн ширийн зүйлийг анхаарч үзэх нь үйл ажиллагааны найдвартай байдал, аюулгүй байдлын баталгаа болж хувирдаг.
