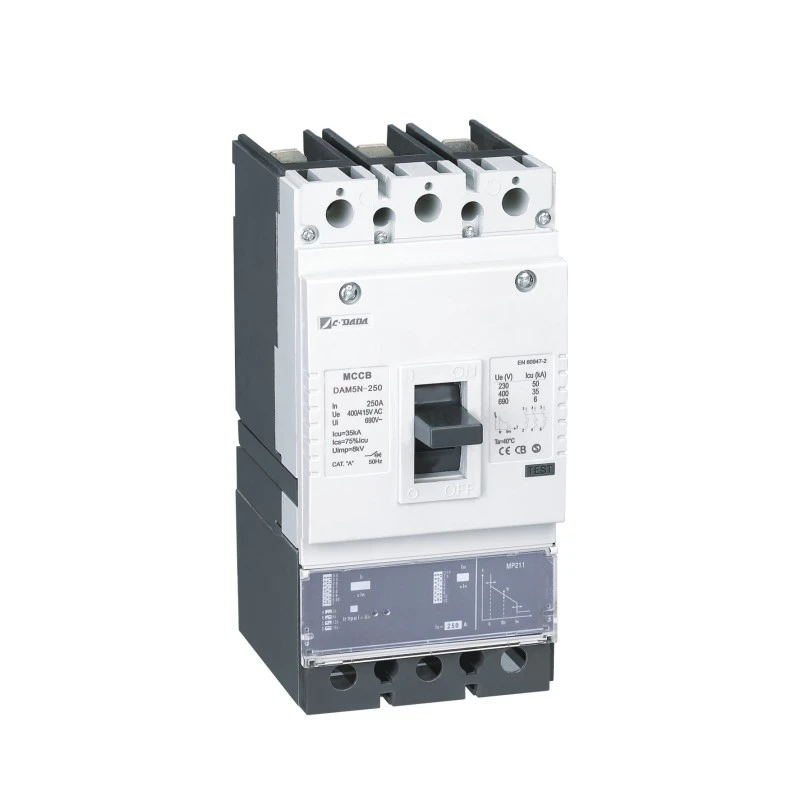

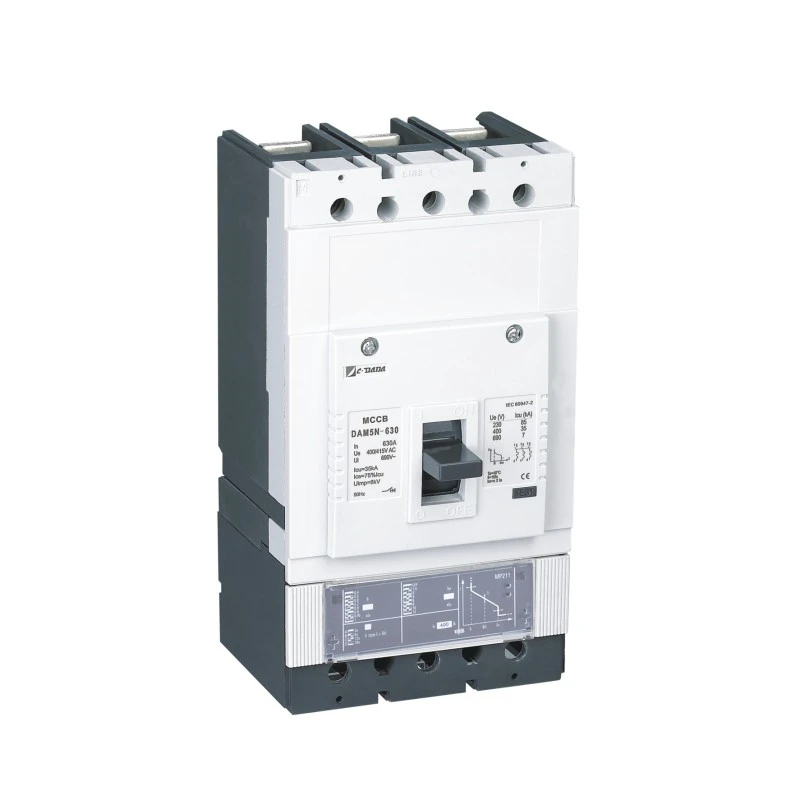

Цахим төрлийн цутгасан хайрцагны таслуур

Нарийвчлал, ухаалаг байдал, найдвартай байдлыг шаарддаг орчин үеийн эрчим хүчний системд зориулж Шанхай DADA Electric CO., LTD-ийн электрон хэлбэрийн хэвлэсэн хайрцагны таслуур. бага хүчдэлийн хамгаалалтын шинэ стандартыг тогтоодог. Уламжлалт дулаан-соронзон таслуураас ялгаатай нь энэхүү ухаалаг MCCB нь микропроцессорт суурилсан электрон хэлхээний нэгжийг ашиглан орчны температурын хэлбэлзлээс хамгаалах өндөр нарийвчлалтай, програмчлагдсан хэт гүйдлийн хамгаалалтыг бий болгодог.

40% -аас 100% In (дулааны) болон 1.5× 12× In (соронзон) тохируулгатай, энэ нь дата төв, үйлдвэрийн үйлдвэр, эмнэлэг, сэргээгдэх эрчим хүчний системд нарийн төвөгтэй зохицуулалт хийхэд хосгүй уян хатан байдлыг санал болгодог. 400V/415V-д 100А-аас 1600А хүртэл үнэлгээтэй, авсаархан дизайн, дэвшилтэт функцийг хослуулсан бөгөөд электроник эвдэрсэн ч гэсэн хэт их доголдлын үед эвдрэлээс хамгаалагдсан шууд аяллыг багтаадаг.

Үндсэн үзүүлэлтүүд

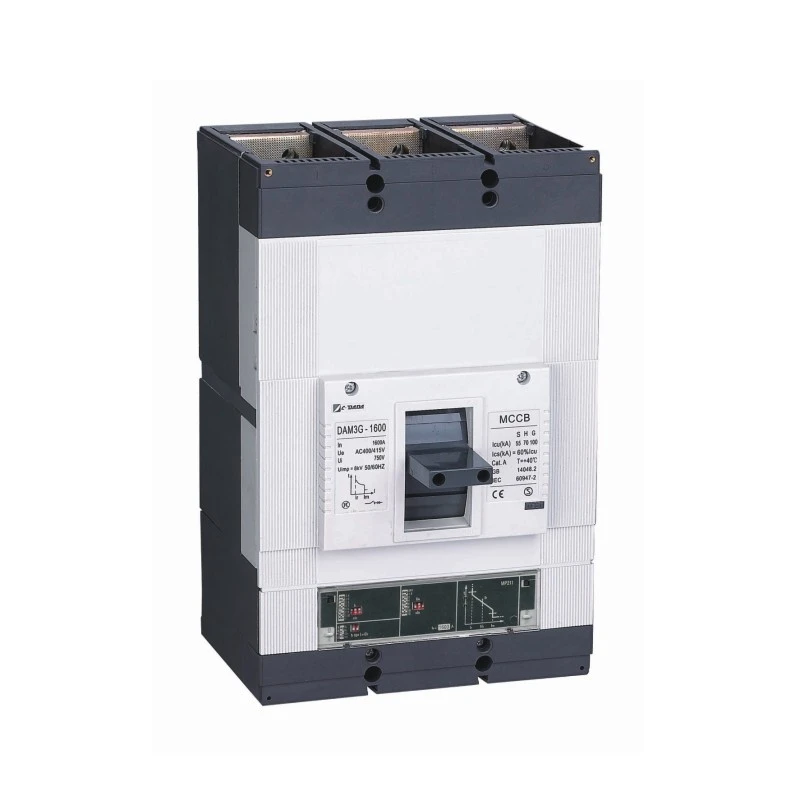

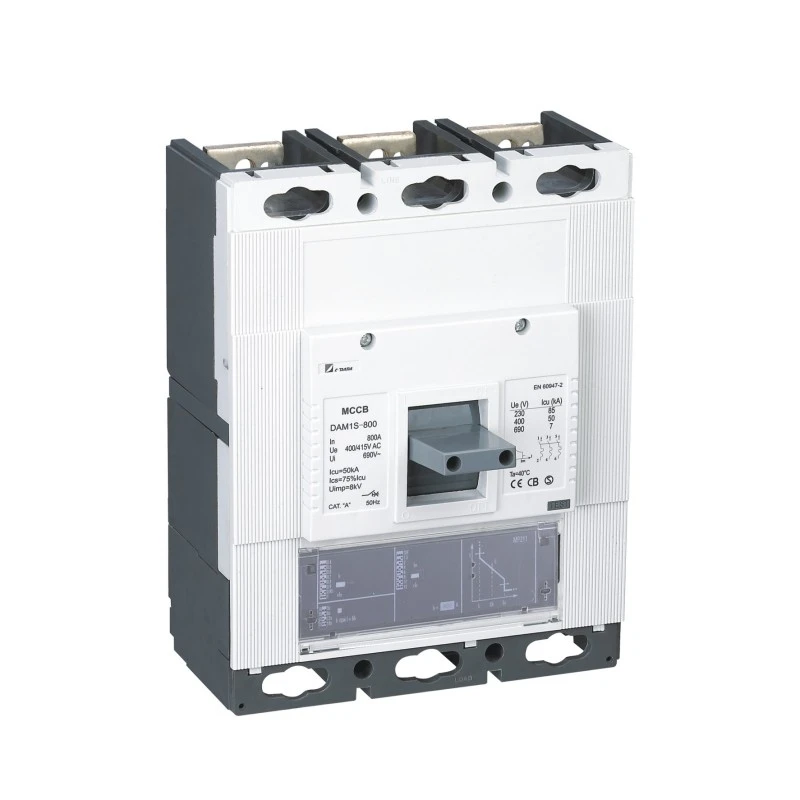

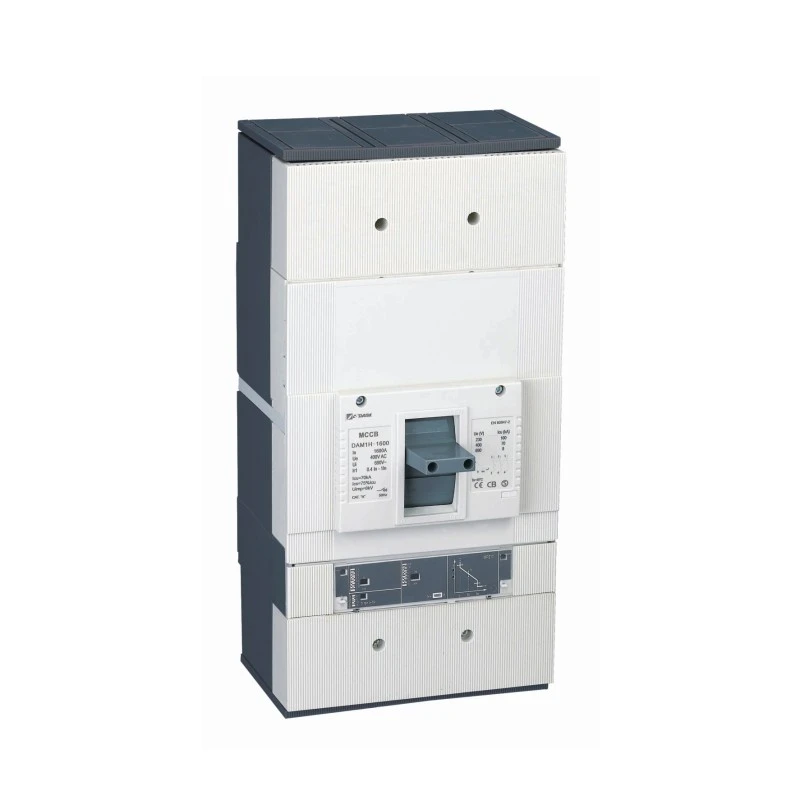

Загвар: CDADA DAM2 / DE цуврал (Цахим хэлбэрийн хэвлэсэн хэлхээний таслуур)

Төрөл: Цахим хэлбэржүүлсэн хайрцагны таслуур

Туйлууд: 3P / 4P

Нэрлэсэн хүчдэл (Ue): 400V / 415V хувьсах гүйдэл

Нэрлэсэн гүйдэл (In): 100A – 1600A

Аяллын нэгж: Микропроцессор дээр суурилсан цахим хувилбар

Дулааны тохируулга (Ir): 40% - 100% In

Соронзон тохируулга (Im): 1.5× – 12× In

Давуу тал

★ Өргөн хүрээ: 100А-аас 1600А(AC)

★ Компакт хэмжээсүүд

★ Тохируулах дулааны тохиргоо (40-100%).

★ Тохируулах соронзон тохиргоо (1.5-12 удаа) In.

★ Аялах товчийг дарах.

★ Үндсэн ба нуман контактуудыг салга

★ Өргөн хүрээний дагалдах хэрэгсэл.

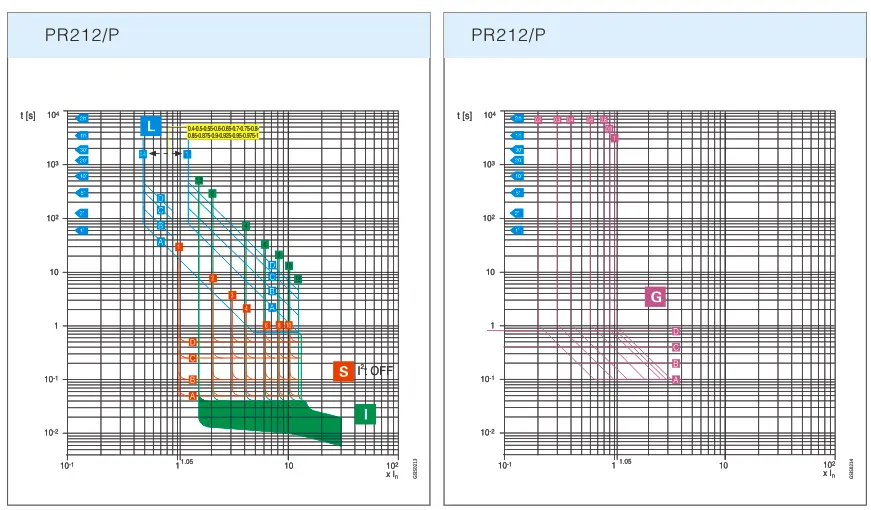

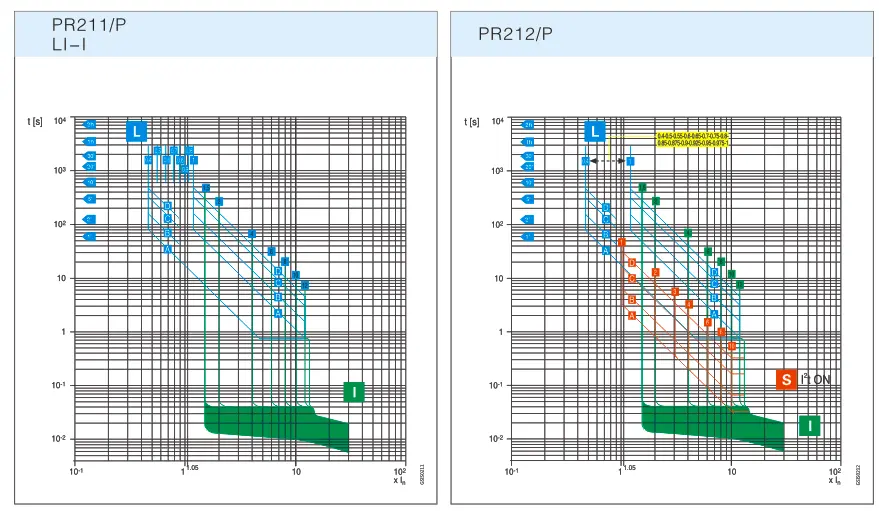

Цахим хувилбарын шинж чанарын муруй

Цахилгааны параметрүүд

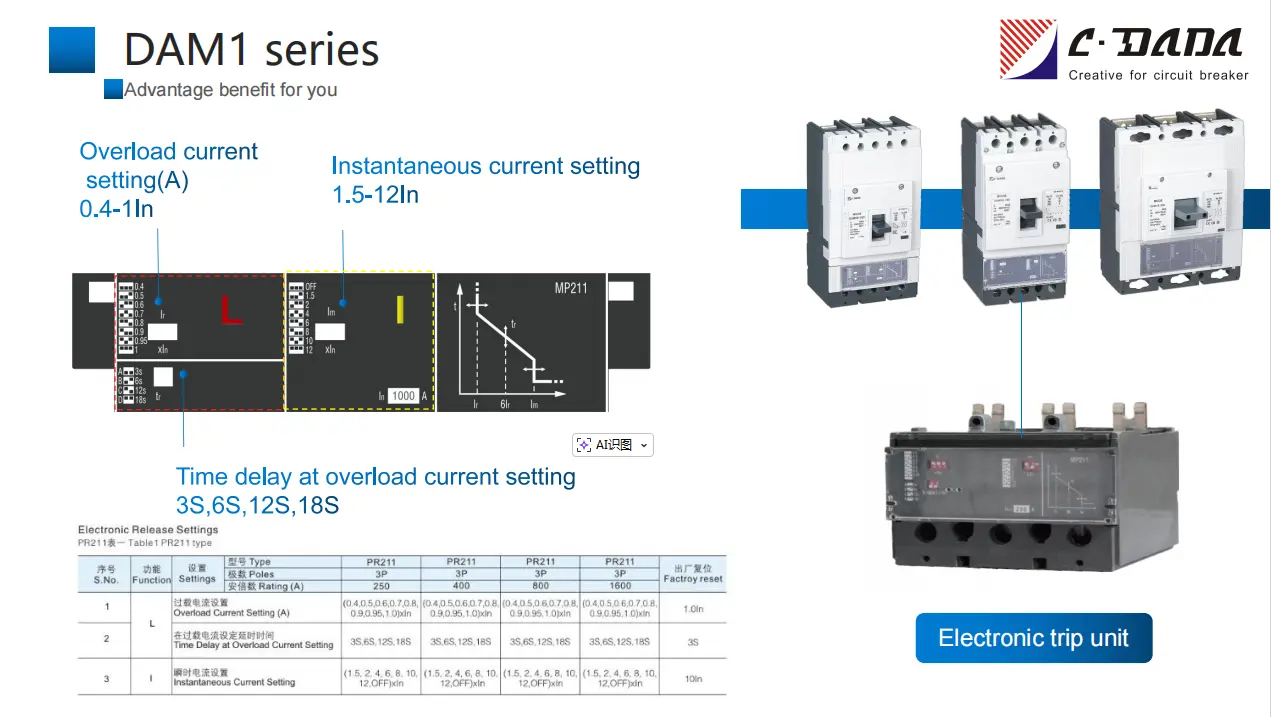

Хүснэгт 1 PR211 төрөл

С.Үгүй.

Чиг үүрэг

Тохиргоо

Төрөл

PR211

PR211

PR211

PR211

Үйлдвэрийн тохиргоог дахин тохируулна уу

Польшууд

3P

3P

3P

3P

Үнэлгээ (A)

250

400

800

1600

1

L

Хэт ачааллын одоогийн тохиргоо (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0 инч

2

Хэт ачааллын гүйдлийн тохиргооны саатал

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

I

Агшин зуурын гүйдлийн тохиргоо

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 инч

Хүснэгт 2 PR212 төрөл

С.Үгүй.

Чиг үүрэг

Тохиргоо

Төрөл

PR212

PR212

PR212

PR212

Үйлдвэрийн тохиргоог дахин тохируулна уу

Польшууд

3P

3P

3P

3P

Үнэлгээ (A)

250

400/630

800

1600

1

L

Хэт ачааллын одоогийн тохиргоо (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0 инч

2

Хэт ачааллын гүйдлийн тохиргооны саатал

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

S

Богино залгааны гүйдлийн тохиргоо (A)

(1, 2, 3, 4, 6, 8, 10，OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6In

4

Богино залгааны гүйдлийн тохиргооны хугацааны саатал

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1S

5

I

Агшин зуурын гүйдлийн тохиргоо

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 инч

6

G

Газардуулгын гүйдлийн тохиргоо (A)

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

1.0 инч

7

Газардуулгын эвдрэлийн тохиргооны хугацааны саатал

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4S

8

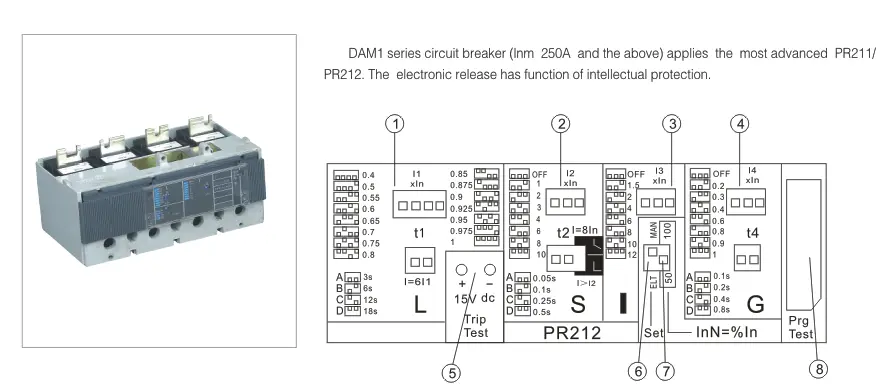

Цахилгаан эсвэл электрон параметрүүдийг сонгох

SET функц (ELT/MAN шилжүүлэгч)

9

Тэг шугамын уналт шилжүүлэгчийн параметрүүдийг тохируулахад ашигладаг

InN=%In, 50/100 солино

10

Холболтын хэмжих хэрэгсэлд зориулсан залгуур

Самбар залгуур

Яагаад CDADA Цахим МССБ-г сонгох ёстой вэ?

★ Зөвхөн автоматжуулалт биш, жинхэнэ оюун ухаан
Микропроцессор нь одоогийн долгионы хэлбэрт тасралтгүй дүн шинжилгээ хийж, урвуу, тодорхой хугацаа, агшин зуурын хамгаалалтыг бий болгож, дулаан, хөгшрөлтөөс шалтгаалсан шилжилт хөдөлгөөнгүй.

★ Аюулгүй дизайн
Цахим хэлхээ бүтэлгүйтсэн ч шууд цахилгаан соронзон түгжээ нь IEC 60947-2 стандартын аюулгүй байдлын нэмэлт шаардлагыг хангасан богино холболтын үед таслуур ажиллахыг баталгаажуулдаг.

★ Дээд зэргийн зохицуулалт
Хэт өргөн тохируулгын хүрээ (40–100% Ir, 1.5–12× Im) нь дээд/доод урсгалын төхөөрөмжүүдтэй төгс зохицуулалт хийх боломжийг олгож, тасалдал үүсэхийг багасгадаг.

★ Ирээдүйд баталгаатай дэд бүтэц
Барилгын удирдлагын систем (BMS) эсвэл ухаалаг сүлжээнд нэгтгэх нэмэлт холбооны модулиудад (Modbus RTU, Profibus) нийцдэг.

★ Дэлхийн чанар, өрсөлдөхүйц үнэ
Шанхай хотод ISO 9001 стандартын дагуу үйлдвэрлэсэн, олон улсын гэрчилгээтэй-Азийн зардлын хэмнэлттэй, Европын түвшний гүйцэтгэлийг санал болгодог.

★ Бид бүтээгдэхүүн хөгжүүлэх, сайжруулах, өөрчлөхөд чиглэсэн 15 инженерээс бүрдсэн тусгай багтай.

Хамгийн тохиромжтой програмууд

Өгөгдлийн төвүүд: Нарийвчилсан сонгомол унтраалтын тусламжтайгаар шаталсан алдаанаас урьдчилан сэргийлнэ

Эмнэлгүүд: Амьдралыг дэмжих системийн эрчим хүчийг тасралтгүй хангана

Аж үйлдвэрийн автоматжуулалт: VFD, зөөлөн гарааны төхөөрөмж, робот техниктэй уялдуулан ажиллана

Нар/Салхины цахилгаан станцууд: Хувьсах үеийн профайлд дасан зохицох

Арилжааны ухаалаг барилгууд: Нэмэлт тоолуургүйгээр эрчим хүчний хяналтыг идэвхжүүлнэ

Байнга асуудаг асуултууд (FAQ)

Асуулт 1: Электрон MCCB нь дулаан-соронзон төхөөрөмжөөс юугаараа ялгаатай вэ?

A1: Цахим хэлбэрийн хэвлэсэн хэлхээний таслуур нь микропроцессорыг ашиглан гүйдэл болон өдөөлтийг өндөр нарийвчлалтайгаар шинжлэхэд ашигладаг. Тэд орчны температурт нөлөөлдөггүй, тохируулгын өргөн хүрээг санал болгодог бөгөөд биметал/соленоид дээр суурилсан дулаан-соронзон төрлөөс ялгаатай нь ачааллын өгөгдлийг бүртгэх боломжтой.

Q2: 1600A цахим MCCB нь 4 туйлтай тохиргоотой юу?

А2: Тийм—250А-аас 1600А хүртэлх бүх CDADA цахим MCCB нь 3P болон 4P хувилбарт байдаг.

Асуулт 3: Богино холболтын үед цахилгаан унтраалга ажиллахгүй бол яах вэ?

A3: Таслагч нь механик нөөцийг агуулдаг: хэт их гэмтлийн гүйдлийн үед (>12×In) соронзон түгжээ нь шууд нээхэд хүргэдэг бөгөөд энэ нь электроникийг офлайн үед ч аюулгүй байдлыг хангана.

Q4: Би бодит цагийн одоогийн утгыг хянаж чадах уу?

А4: Тийм- электрон аялалын нэгж нь сонгох боломжтой цагийн цонхнуудын (жишээ нь, 24 цаг) агшин зуурын, хамгийн их, хамгийн бага ба дундаж гүйдлийг харуулдаг бөгөөд энэ нь эрчим хүчний менежментэд хэрэгтэй.

Асуулт 5: Яагаад бусад ухаалаг MCCB брэндүүдээс илүү CDADA-г сонгох вэ?

A5: CDADA санал болгож байна:

● Жинхэнэ хос зайн тохируулгатай (олон өрсөлдөгчид Im-ийг ≤10× гэж хязгаарладаг)

● Аюулгүй механик нөөцлөлт (бүх “цахим” MCCB-д ийм зүйл байдаггүй)

● Компакт хэмжээ—хуучирсан хавтанд ямар ч өөрчлөлтгүйгээр таарна

● Дэлхий дахины гэрчилгээжүүлэлтийн хүчирхэг багц (ASTA, KEMA, CE)

● Англи хэл дээрх техникийн дэмжлэг бүхий OEM-д ээлтэй үнэ
