Нэвчилтээс хамгаалах хамгаалалттай MCCB

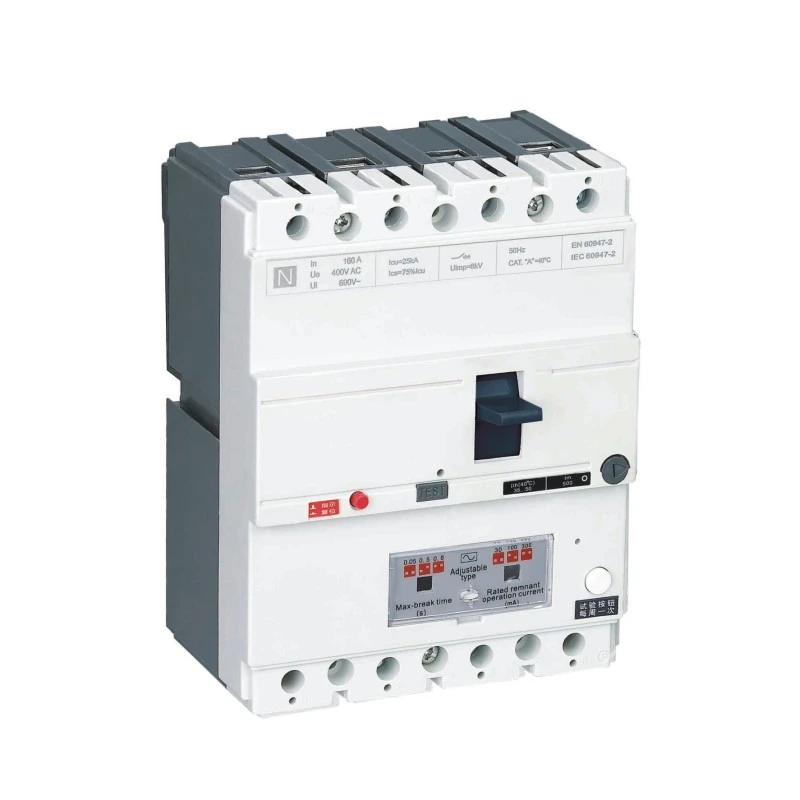

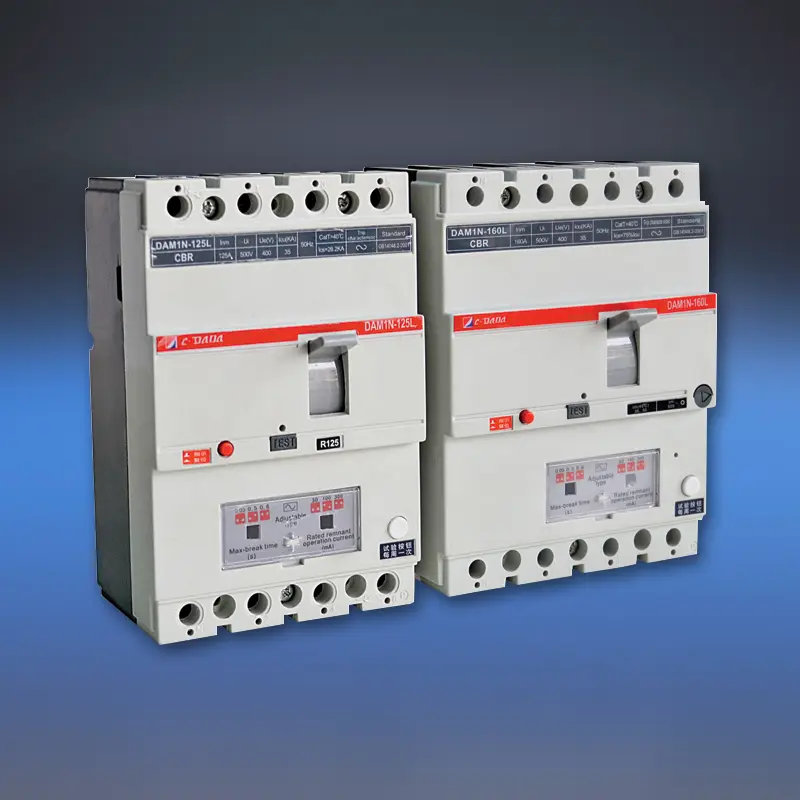

Нэвчилтийн хамгаалалттай CDADA DAM1L цувралын MCCB, суурилуулсан үлдэгдэл гүйдлийн (RCD/ELCB) функцтэй, цутгасан хайрцагны таслуураар цахилгааны аюулгүй байдлыг хэт ачаалал, богино залгааны хамгаалалтаас илүү сайжруулаарай. Мэргэжлийн үйлдвэрлэгч Shanghai DADA Electric CO., LTD-ийн олон улсын стандартад нийцүүлэн зохион бүтээсэн энэхүү алдагдлыг MCCB 4P нь өндөр хүчин чадалтай цахилгаан түгээлтийг хүний ​​амь нас, галын хэмнэлттэй газрын гэмтэл илрүүлэгчтэй хослуулсан.

400V/415V-д 10А-аас 500А хүртэл үнэлэгдсэн, энэ нь тохируулж болох үлдэгдэл гүйдэл (30mA–1000mA) ба нэмэлт хугацааны хоцролтыг санал болгож, хувийн аюулгүй байдлыг хангах (≤30mA) эсвэл гал түймрээс урьдчилан сэргийлэх (100mA–500mA+) боломжийг олгодог. Олон фазын цахилгаантай цахилгаан хэрэгсэл нь нэг фаз нь доголдсон эсвэл хүчдэл 50 В хүртэл буурсан ч ажиллах боломжтой бөгөөд туннель, өндөр барилга, тээврийн зангилаа, үйлдвэрлэлийн байгууламж зэрэг чухал дэд бүтцийн найдвартай байдлыг хангана.

Үндсэн үзүүлэлтүүд

Загвар: DAM1L цуврал – Газар шорооны алдагдал MCCB (CBR төрлийн MCCB)

Туйлууд: 4P (стандарт; 3P хүсэлтээр авах боломжтой)

Нэрлэсэн гүйдэл (In): 10A – 500A

Нэрлэсэн хүчдэл: 400V / 415V хувьсах гүйдэл, 50Гц

Тусгаарлагчийн хүчдэл (Ui): 400V (≤160A), 690V (>250A)

Үлдэгдэл гүйдлийн тохиргоо (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Тохируулах чадвар: I△n болон аяллын цагийг газар дээр нь тохируулах (агшин зуурын эсвэл хойшлуулсан)

Эвдрэлийн хүчин чадлын төрлүүд:

B төрөл: Үндсэн (Inm < 100A)

S төрөл: Стандарт

H төрөл: Өндөр эвдрэл (>160А)

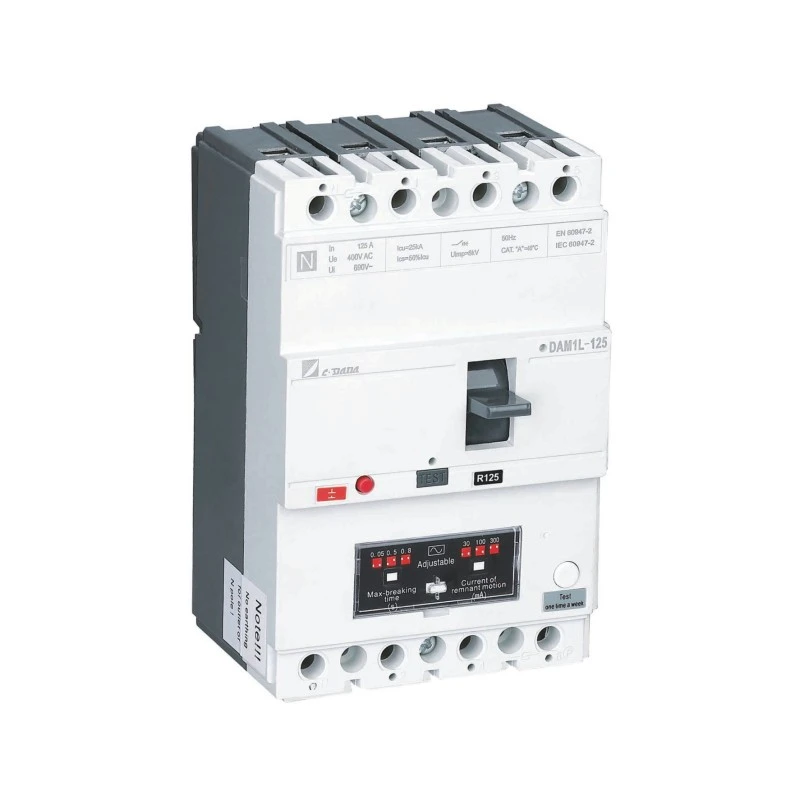

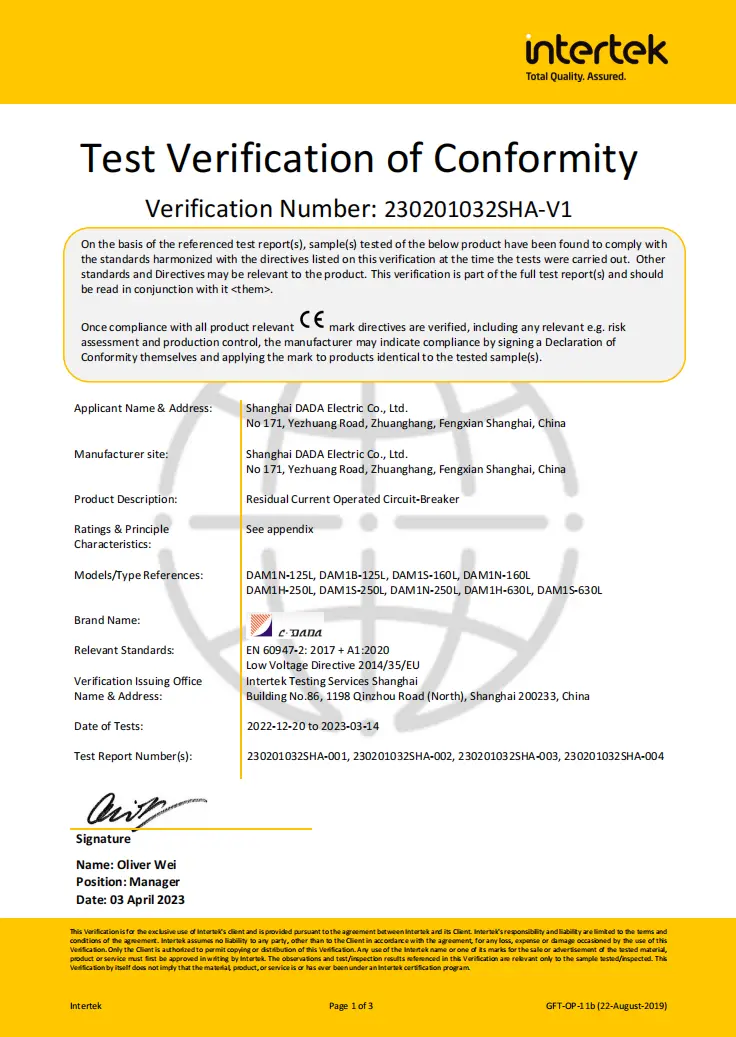

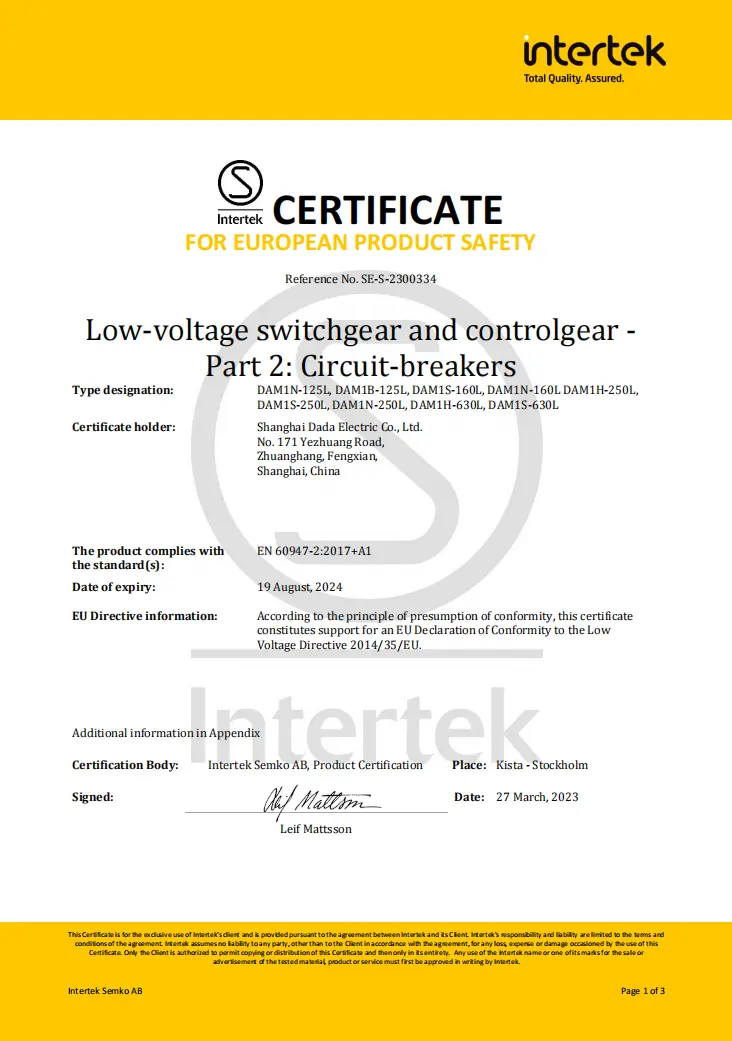

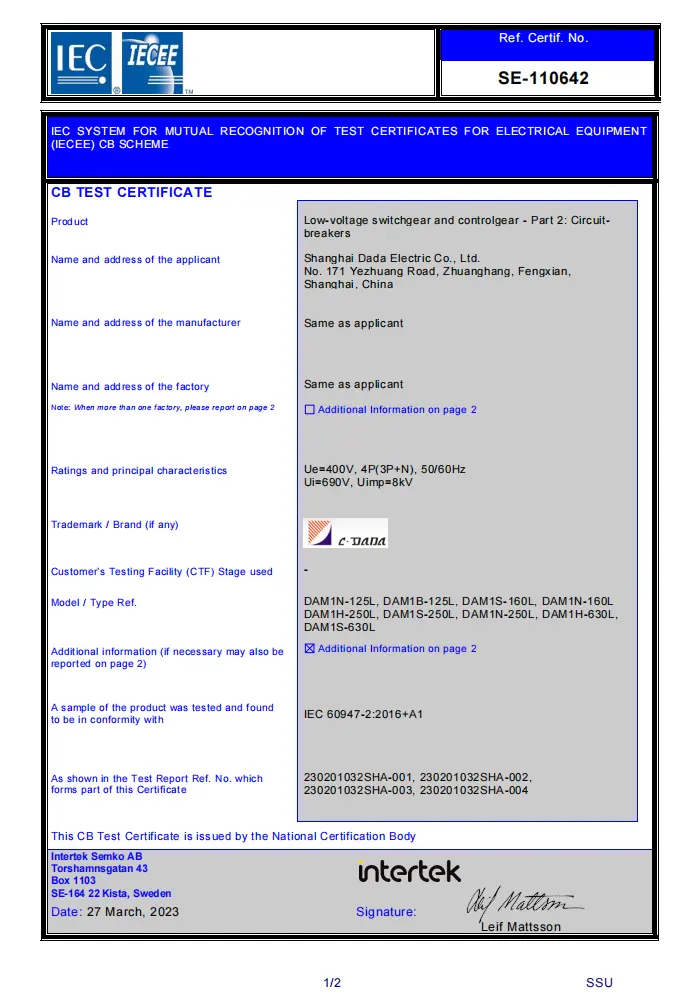

Гэрчилгээ: CE, CB, SEMKO

Гол онцлогууд:

★ Олон фазын тэжээлийн RCD хэлхээ → 50В хүртэл ажилладаг

★ Үндсэн ба нуман контактуудыг салга

★ Түлхэх-аялал шалгах товч

★ Тохируулах боломжтой соронзон тохиргоо (0.8–1.0×In)

★ Хүчтэй EMI/RFI хөндлөнгийн нөлөөллөөс хамгаалах чадвар

★ Дагалдах хэрэгслийн бүрэн хүрээ: шунт аялал, туслах/сэрүүлгийн контактууд, эргэдэг бариул

Техникийн мэдээллийн хуудас

Газар шорооны алдагдал таслагч (ELCB)
Загвар			DAM1-125L			DAM1-160L
Хүчин чадлын кодыг эвдэх			B	N	S	B	N	S
Хүрээний хэмжээсийн нэрлэсэн гүйдэл- Inm (A)			125А			160А
Нэрлэсэн гүйдэл-In(40,50 эсвэл 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125А			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)А
Ui (V)			690 В			690 В
Ue (V)			400 В			400/415 В
Туйлны тоо			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(оргил)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
Үлдэгдэл гүйдлийн босго (мА)			100-300-500			100-300-500
Цагийн саатал(мс)			50-500-800			50-500-800
Uimp (V)			10000			8000
Диэлектрик шинж чанар (V)			2500			3000
lonization зай (мм)			≤30/0			≤30/0
Тэсвэр тэвчээр	Нийт мөчлөг		8000			8000
	Цахилгааны амьдрал		1000			1000
	Механик амьдрал		7000			7000
Ангилал (EN 60947-2/IEC 60947-2)	Үндсэн хэлхээ		A/0			A/0
	Туслах хэлхээ		AC-15			AC-15
Хүчдэл багатай			√			√
Шунт суллах			√			√
Туслах холбоо			√			√
Сэрүүлгийн холбоо барих			√			√
Туслах контакт ба дохиоллын контакт			√			√
Бариулын үйл ажиллагааны механизм			√			√
Цахилгааны үйл ажиллагааны механизм			√			√
Терминал бүрхэвч			√			√
Фазын тусгаарлагч			√			√
	Вт (мм)	3P	-			-
		4P	101			120
	L (мм)	3P	-			-
		4P	155			120
	H (мм)	3P	-			-
		4P	70			70
Жин	Тогтмол хувилбар 3P/4P		-			-
	Plug-in хувилбар 3P/4P		-			-
	3P/4P хувилбарыг зур		-			-

Яагаад гоожихоос хамгаалсан CDADA MCCB-ийг сонгох хэрэгтэй вэ?

★ Жинхэнэ нэгдсэн аюулгүй байдал

Нэмэлт RCD модулиудаас ялгаатай нь DAM1L нь суурилуулсан, үйлдвэрээс тохируулсан гоожих хамгаалалттай бөгөөд энэ нь төгс зохицуулалтыг хангаж, нийцтэй байдлын асуудлыг арилгадаг.

★ RCD хэлхээний олон фазын цахилгаан

Нэг үе шат алдагдсан тохиолдолд эхний RCD-ууд амжилтгүй болсон. CDADA-ийн загвар нь хамгаалалтын электроникийг тэжээхийн тулд бүх үе шатыг ашигладаг тул фазын алдагдал эсвэл хүчтэй доогуур хүчдэлийн үед ч үргэлжлүүлэн ажиллана.

★ Нэг төхөөрөмжид давхар хамгаалалтын зорилтууд

◆ 30mA: Хувь хүний ​​цочролоос хамгаалах IEC-ийн шаардлагыг хангасан

◆ 100mA–1000mA: Жижиг, удаан үргэлжилсэн хөрсний эвдрэлийн улмаас тусгаарлагчийн доройтолд өртөхөөс сэргийлнэ.

★ Бодит нөхцөл байдалд тохирсон талбарыг тохируулах боломжтой

Аюулгүй байдлыг хангахын зэрэгцээ чийгтэй орчинд (жишээ нь, машин угаалгын газар, ферм) саад учруулахаас зайлсхийхийн тулд мэдрэмж, цаг хугацааны хоцрогдол зэргийг нарийн тохируулаарай.

★ Аж үйлдвэрийн зэрэглэлийн найдвартай байдал

Өндөр таслах хүчин чадал (H-type), бат бөх нуман тусгаарлалт, IP20+ терминалын хамгаалалт нь түүнийг арилжааны болон үйлдвэрлэлийн хатуу ширүүн нөхцөлд ашиглахад тохиромжтой болгодог.

★ Дэлхий нийтийн нийцэл, орон нутгийн үнэ цэнэ

Европын (CE/CB), Нордикийн орнуудад (SEMKO) сертификаттай, экспортын төслүүдэд тохиромжтой, Хятадын найдвартай үйлдвэрлэгчийн өрсөлдөхүйц үнээр.

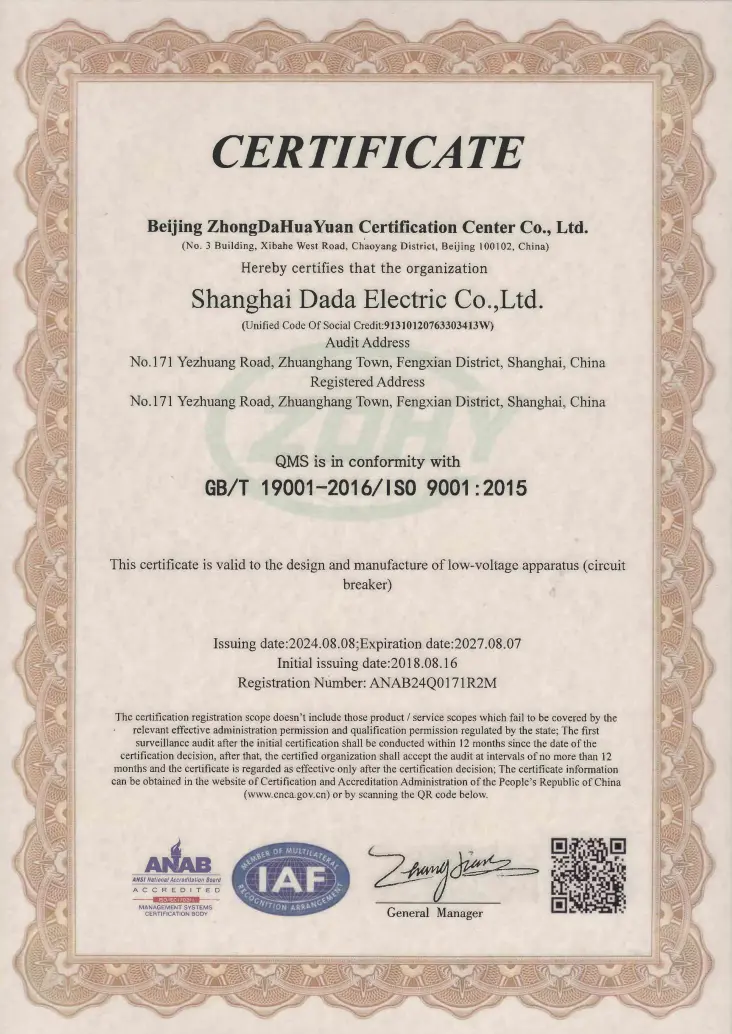

★ Манай үйлдвэрлэлийн байгууламж ISO9001:2015 Чанарын удирдлагын тогтолцооны гэрчилгээтэй.

Ердийн програмууд

Өндөр давхар орон сууц: Үндсэн орлого эсвэл шалны хавтан (галын эрсдэлийг бууруулах 300 мА)

Хонгил ба метро: Гэмтлээс хамгаалагдсан гоожиж илрүүлэх шаардлагатай чухал дэд бүтэц

Эмнэлэг, сургууль: Нойтон газар (лаборатори, ариун цэврийн өрөө) 30 мА хамгаалалт

Аж үйлдвэрийн үйлдвэрүүд: Газрын гэмтэлийг хянах мотор тэжээгч

Барилгын талбай: Ажиллагсдын хамгаалалттай түр эрчим хүчний хуваарилалт

Түгээмэл асуултууд

Асуулт 1: Нэвчилтээс хамгаалсан стандарт МСКБ болон МСКБ хоёрын ялгаа юу вэ?

А1: Стандарт MCCB нь зөвхөн хэт ачаалал болон богино холболтоос хамгаална. DAM1L нь үлдэгдэл гүйдэл (газар алдагдлыг) илрүүлдэг - гүйдэл газар руу алдагдах үед (жишээ нь, хүнээр эсвэл эвдэрсэн тусгаарлагчаар дамжин уналтанд орох) цахилгаан цочрол, гал гарахаас сэргийлдэг.

Асуулт 2: Би хувийн хамгаалалтад 100А MCCB RCD ашиглаж болох уу?

A2: Зөвхөн 30мА-д тохируулсан тохиолдолд. Нэрлэсэн гүйдэл (100А) нь ачааллын багтаамжийг тодорхойлдог; үлдэгдэл тохиргоо (I△n) нь аюулгүй байдлын функцийг тодорхойлдог. Цочролоос хамгаалахын тулд I△n нь In-ээс үл хамааран ≤30mA байх ёстой.

Асуулт 3: RCD хэлхээнд яагаад олон фазын тэжээл хэрэгтэй вэ?

А3: Хэрэв зөвхөн нэг фазаар тэжээгддэг бол нэг фазын эвдрэл нь гоожих хамгаалалтыг идэвхгүй болгоно. CDADA-ийн олон фазын загвар нь RCD-ийг фазын алдагдал эсвэл бага хүчдэл (50В хүртэл) үед ч идэвхтэй хэвээр байлгадаг бөгөөд энэ нь аюулгүй байдлын тасралтгүй байдалд чухал ач холбогдолтой юм.

Асуулт 4: 4P гоожих MCCB нь TT эсвэл TN-S системд тохиромжтой юу?

А4: Тиймээ-энэ нь TT, TN-S болон IT системд зориулагдсан. 4P загвар нь бүх үе шатыг эвдэж, төвийг сахисан, саармаг нь дээд талдаа найдвартай газардагддаггүй TT системд зайлшгүй шаардлагатай.

Асуулт 5: Яагаад модульчлагдсан RCD + MCCB хослолоос CDADA-г сонгох вэ?

A5: CDADA DAM1L санал болгож байна:

● Жижиг талбай (хоёр төхөөрөмжтэй харьцуулахад нэгдсэн)

● Баталгаажсан зохицуулалт (зохицуулах эрсдэлгүй)

● Бага зардал, утас тавих нарийн төвөгтэй байдал

● Өндөр найдвартай байдал (нэг битүүмжилсэн нэгж)

● Тогтмол мэдрэгчтэй RCD-ээр газар дээр нь тохируулах боломжгүй
