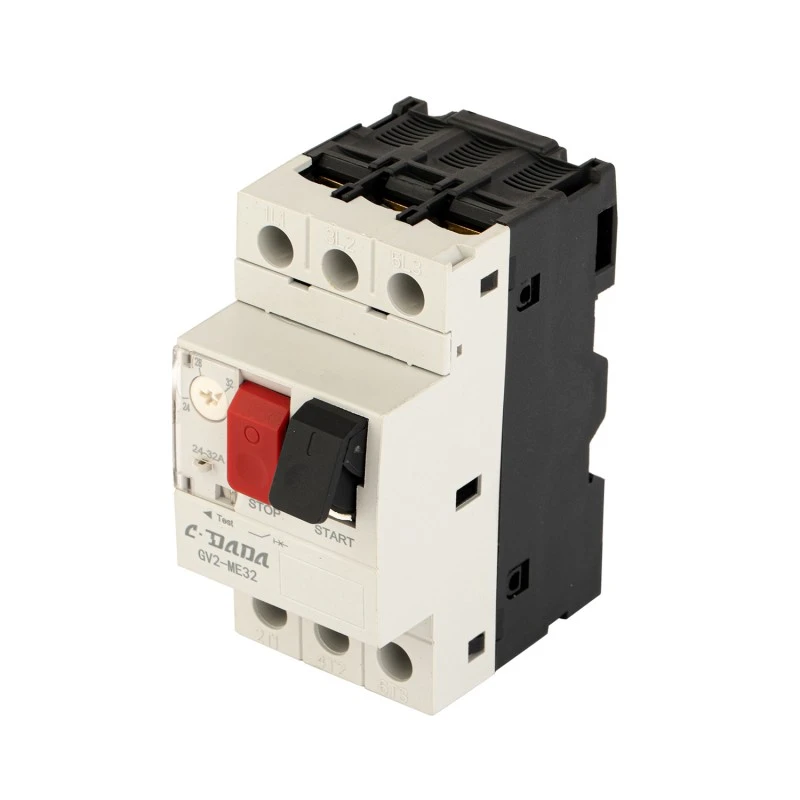

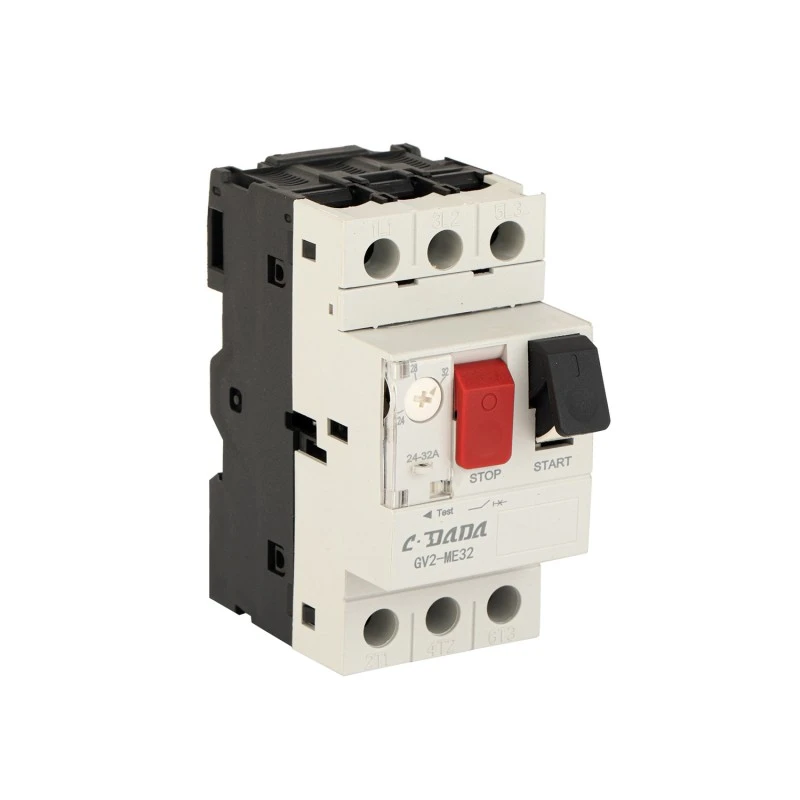

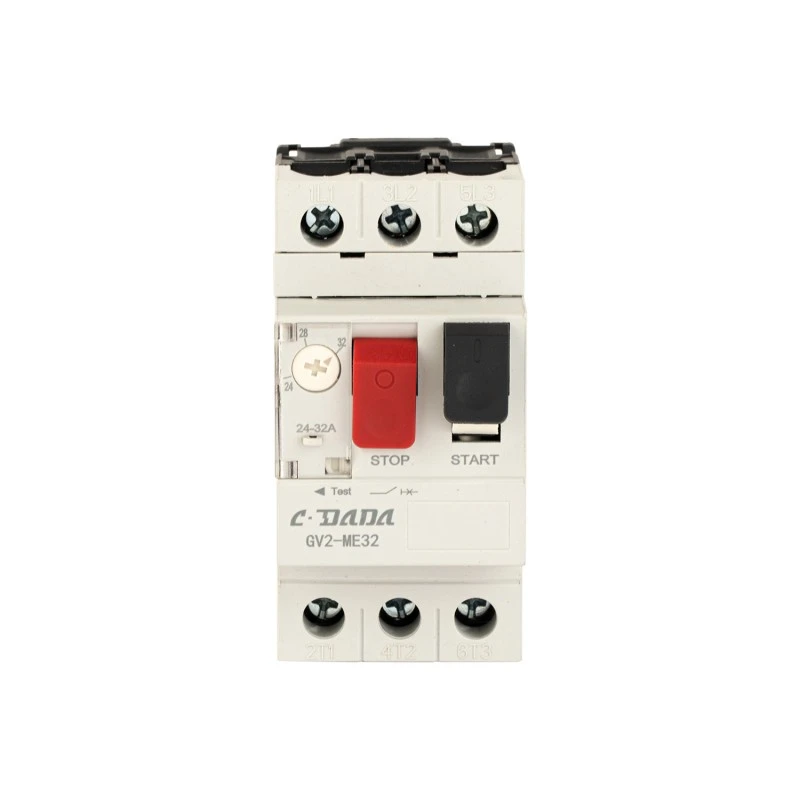

GV2 2P моторын хамгаалалтын хэлхээний таслуур

Shanghai DADA Electric CO., LTD-ийн зохион бүтээсэн өндөр нарийвчлалтай, авсаархан шийдэл болох CDADA GV2 2P Мотор Хамгаалалтын Хэлхээ таслагч (MPCB) ашиглан моторын хамгаалалтыг хялбаршуулна. шинэ үеийн технологийн платформ, бүрэн автоматжуулсан үйлдвэрлэлийг ашиглан . Нэг фазын эсвэл хоёр фазын моторын хэлхээнд зориулагдсан GV2 2P нь хэт ачаалал, богино холболт, фазын алдагдал (иж бүрдэлд ашиглах үед 3 фазын хэрэглээ) болон тусгаарлах функцуудыг нэг DIN төмөр замд суурилуулсан төхөөрөмжид нэгтгэдэг.

0.1А-аас 32А хүртэлх тохируулгатай, орчны температурын хэлбэлзлийн дулааны нөхөн олговор, 690В-ын нэрлэсэн тусгаарлагч хүчдэлийн тусламжтайгаар насос, сэнс, компрессор, конвейер, HVAC систем дэх жижиг моторыг найдвартай хамгаална. CE стандартын дагуу баталгаажсан, 110,000 механик болон цахилгаан ажиллагаатай, туслах контактууд, шунт тайлах, бага хүчдэлийн тайлах зэрэг нэмэлт хэрэгслүүдээр тоноглогдсон CDADA GV2 MPCB нь орон зай хэмнэсэн 2 туйлтай форматаар үйлдвэрлэлийн түвшний гүйцэтгэлийг хангадаг.

Үндсэн үзүүлэлтүүд

Цуврал загвар: GV2 2P MPCB

Брэнд: CDADA | Үйлдвэрлэгч: Shanghai DADA Electric CO.,LTD

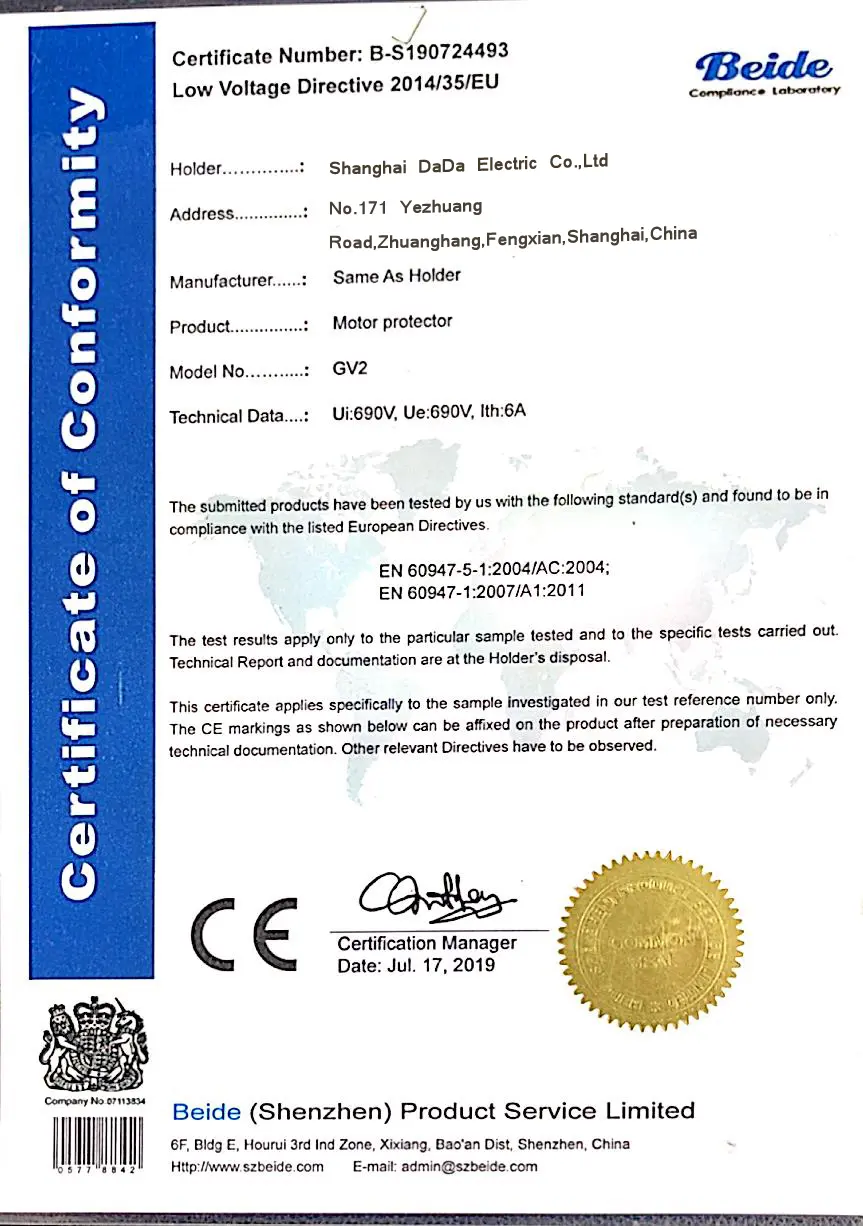

Баталгаажуулалт: CE

Туйлууд: 2P (нэг фазын мотор эсвэл 3 фазын хамгаалалтын багцад тохиромжтой)

Тохируулах гүйдлийн хүрээ: 0.1A - 32A (залгуураар тохируулж болно)

Хүрээний үнэлгээ: 32А

Ажлын нэрлэсэн хүчдэл: 690V хувьсах гүйдэл

Тусгаарлалтын нэрлэсэн хүчдэл (Ui): 690V

Импульсийн тэсвэрлэх хүчдэл (Uimp): 6000V

Үйлдлийн давтамж: 50/60 Гц

Аяллын ангилал: 10А (ерөнхий зориулалтын моторын стандарт)

Хамгаалах функцууд:

★ Дулааны хэт ачааллаас хамгаалах

★ Богино залгааны хамгаалалт

★ Фазын алдагдлын хамгаалалт* (*3 туйлтай тохиргоо эсвэл зохицуулалттай багцад ашиглах үед)

★  Тусгаарлах функц (харагдах завсарлага)

★ Баригдсан температурын нөхөн олговор

Механик амьдрал: 110,000 үйл ажиллагаа

Цахилгааны амьдрал (AC-3, 400V): 110,000 үйлдэл

Чангалах момент: 1.7 Н·м

Үйлдлийн төрөл: Товчлуур ON/OFF, тодорхой аялалын үзүүлэлттэй

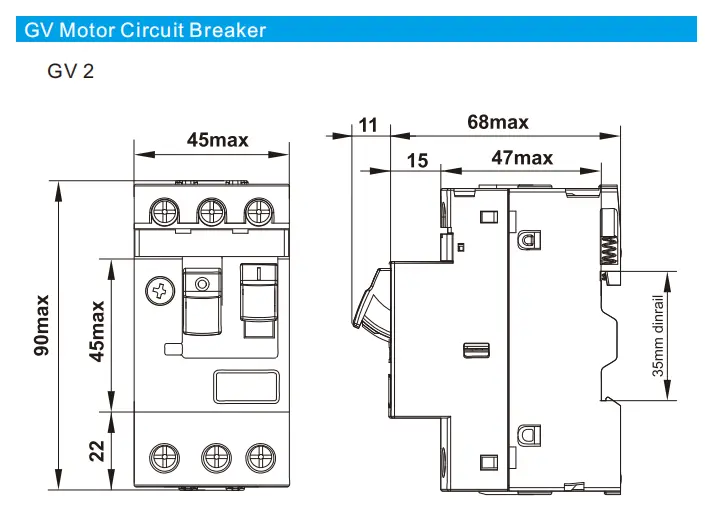

Суурилуулалт: 35мм DIN төмөр зам

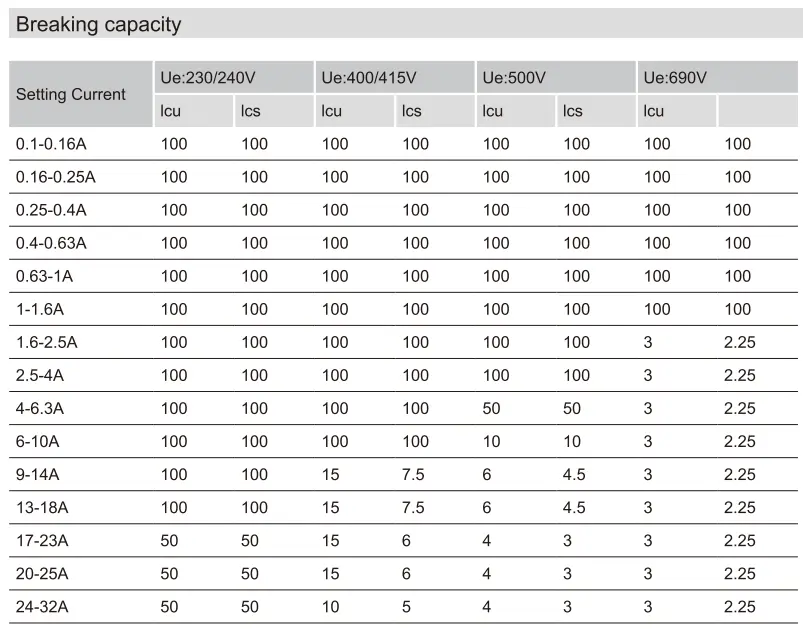

Техникийн мэдээллийн хуудас

Яагаад CDADA GV2 2P моторын хамгаалалтын таслуурыг сонгох хэрэгтэй вэ?

★ Бүх төрлийн мотор хамгаалалт

Хэлхээ таслагч + дулааны хэт ачааллын реле + тусгаарлагчийг хослуулсан - тусдаа бүрэлдэхүүн хэсгүүдийн хэрэгцээг арилгана.

★ Нарийвчлал ба тогтвортой байдал

Температурын нөхөн олговор бүхий механизм нь орчны өөрчлөлтөөс (жишээлбэл, халуун цех эсвэл хүйтэн хонгил гэх мэт) үл хамааран тогтмол уналтыг баталгаажуулдаг.

★ Өндөр бат бөх

110,000 механик/цахилгаан цикл-урт хугацааны найдвартай байдлын хувьд олон өрсөлдөгчдөөс давсан.

★ Орон зай хэмнэсэн 2P дизайн

Самбарын үл хөдлөх хөрөнгийн хэмжээ хязгаарлагдмал авсаархан хяналтын самбар, OEM машин, шинэчлэлтийн төслүүдэд тохиромжтой.

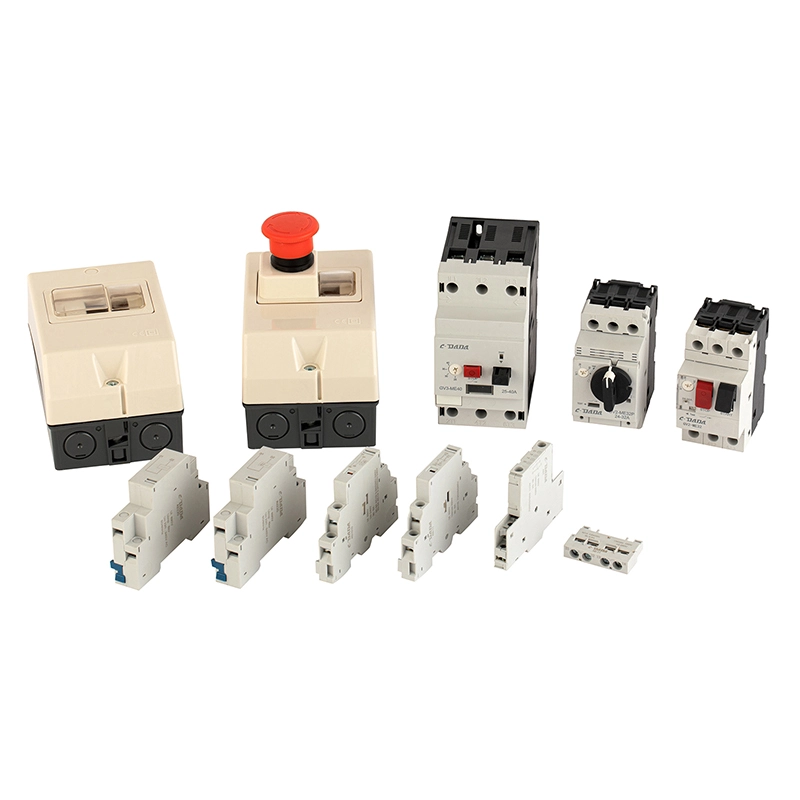

★ Бүрэн дагалдах хэрэгслийн экосистем

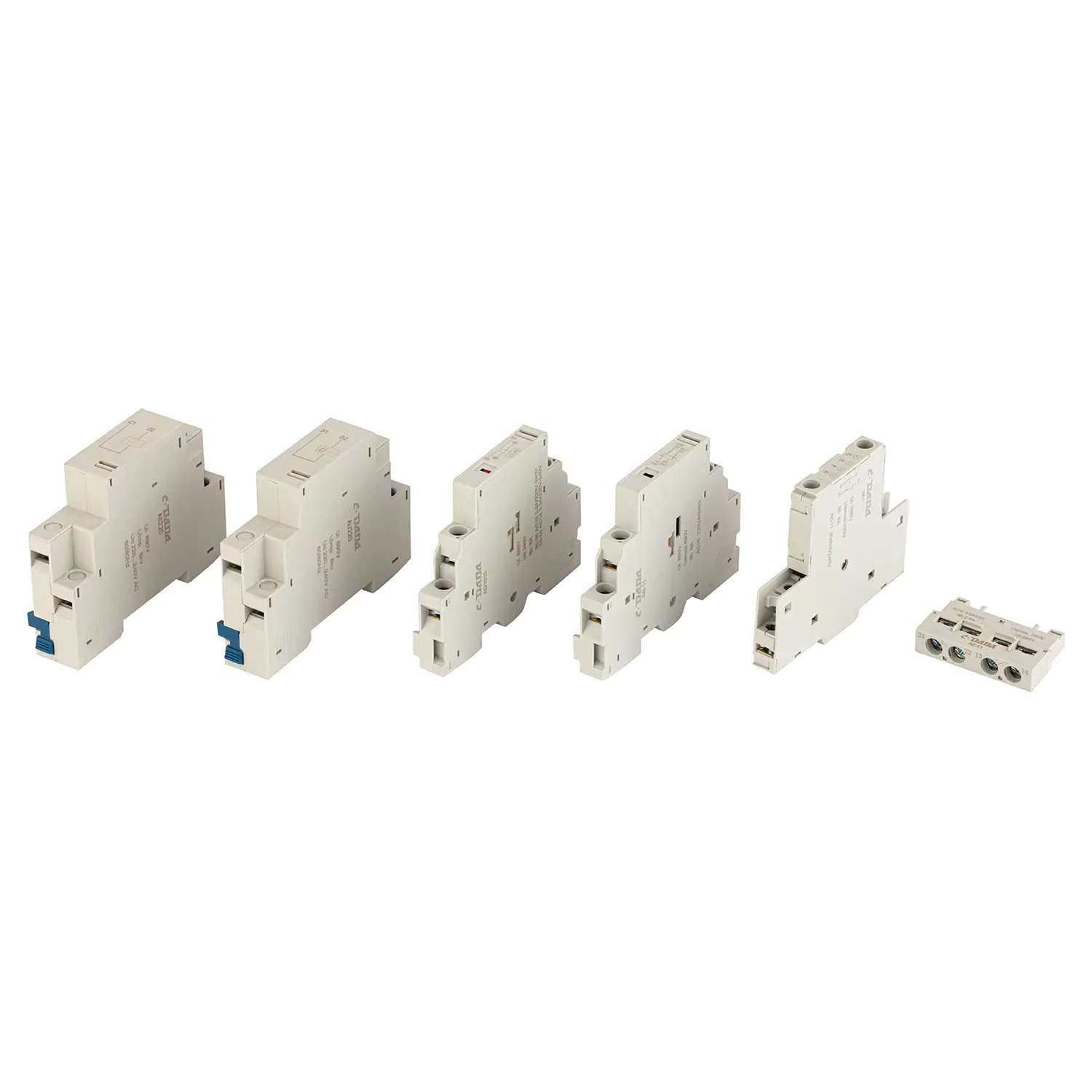

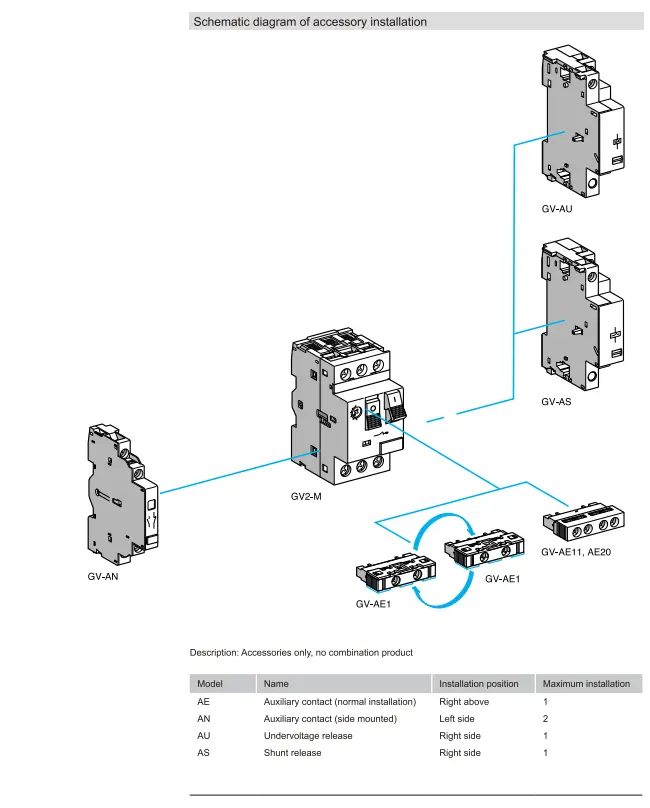

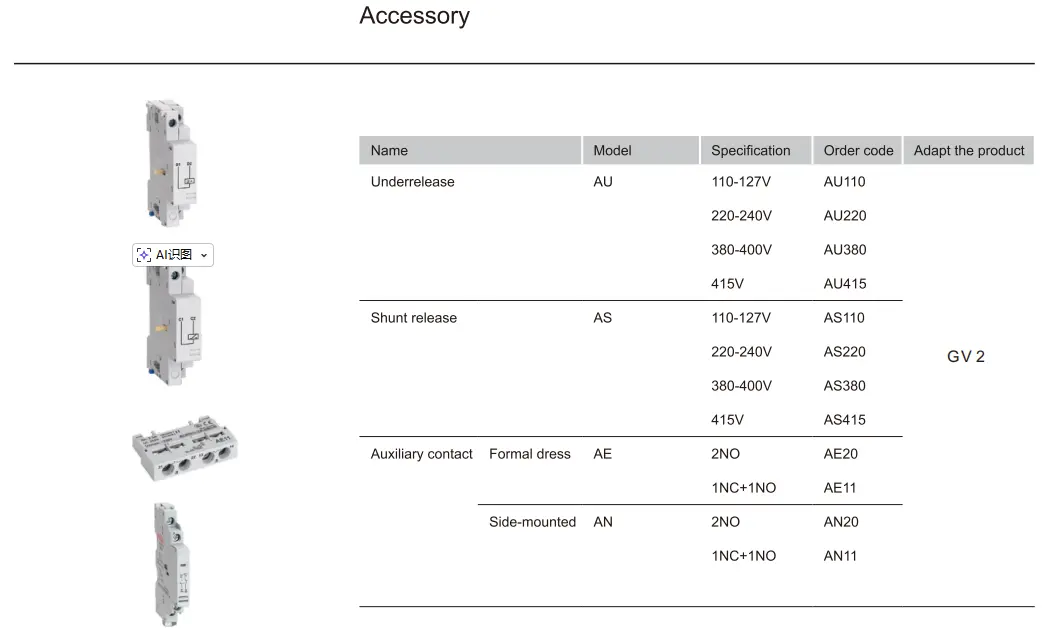

AE (урд талын туслах), AN (хажуугийн туслах), AU (бага хүчдэл гаргах), AS (шунт аялал) - алсын дохиолол, автомат унтрах, эсвэл PLC интеграцийг идэвхжүүлдэг.

★  Дэлхийн дагаж мөрдөх

Европ, Ази, Африк, Латин Америкийн зах зээлд тохиромжтой 690V үнэлгээтэй CE гэрчилгээтэй.

★ Үйлдвэрлэлийн автоматжуулсан тоног төхөөрөмж, стандартчилагдсан үйл ажиллагааны горим, орж ирж буй материалын нарийн шалгалт, процессын туршилт, чухал үзүүлэлтүүдийн эцсийн 100% функциональ туршилтаар тууштай байдлыг хангадаг.

Ердийн програмууд

Нэг фазын мотор: Насос, гаражийн хаалга онгойлгогч, жижиг компрессор

OEM машин: Сав баглаа боодлын машин, хүнсний боловсруулах тоног төхөөрөмж

HVAC систем: Сэнс ороомог төхөөрөмж, жижиг хөргөгч

Барилгын автоматжуулалт: Лифтийн туслах хэрэгслүүд, агааржуулалтын удирдлага

Сэргээх төслүүд: Гал хамгаалагч + дулааны релеийг нэгдсэн MPCB-ээр солих

Байнга асуудаг асуултууд

Асуулт 1: MPCB болон стандарт таслуур хоёрын ялгаа юу вэ?

A1: GV2 шиг моторын хамгаалалтын хэлхээний таслуур (MPCB) нь дараахь зүйлийг хангадаг.

● Тохируулах боломжтой дулааны хэт ачааллаас хамгаалах (FLC мотортой таарч)

● Соронзон богино залгааны хамгаалалт

● Фазын алдагдлыг илрүүлэх (3P хувилбарт)

● Тусгаарлах функц

→ Стандарт MCB нь зөвхөн богино залгааны болон тогтмол хэт ачааллын хамгаалалтыг санал болгодог бөгөөд энэ нь моторыг оновчтой биш юм.

Q2: 2P GV2 нь 3 фазын моторыг хамгаалж чадах уу?

А2: Ганцаараа биш. 3 фазын моторын хувьд танд гурван GV2 нэгж (фаз бүрт нэг) хэрэгтэй эсвэл 3P MPCB ашиглах хэрэгтэй. Гэсэн хэдий ч 2P GV2 нь нэг фазын мотор эсвэл хяналтын хэлхээнд төгс тохирно.

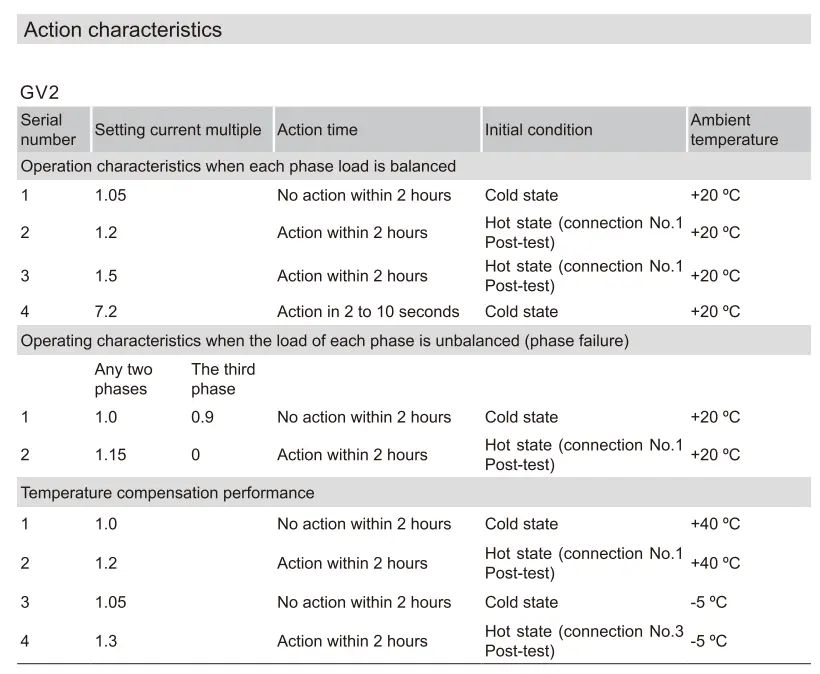

Асуулт 3: “Аялалын ангилал 10А” гэж юу гэсэн үг вэ?

А3: Хэт ачаалалтай үед таслагч хэр хурдан зогсохыг тодорхойлдог. Ангилал 10А нь 7.2 × тохируулгын гүйдлээр 10 секундын дотор унтарна гэсэн үг бөгөөд энэ нь өндөр эхлүүлэх моментгүй стандарт хэрэм тортой моторуудад тохиромжтой.

Асуулт 4: Энэ нь үнэхээр температурыг нөхдөг үү?

А4: Тийм ээ! Биметалл тууз нь дулааны нөхөн олговортой тул 0 ° C-ийн агуулахад эсвэл 50 ° C-ийн хаалтанд суурилуулсан эсэхээс үл хамааран уналт нь үнэн зөв хэвээр байна.

Асуулт 5: Яагаад бусад брэндээс илүү CDADA GV2-г сонгох вэ?

A5: CDADA санал болгож байна:

● Туршилтын тайлан бүхий жинхэнэ CE гэрчилгээ

● Автоматжуулсан үйлдвэрлэл → тогтвортой чанар, бага согог

● Дагалдах хэрэгслийн бүрэн нийцтэй байдал (AE/AN/AU/AS)

● OEM болон дистрибьютерийн өрсөлдөхүйц үнэ

● Техникийн дэмжлэг, бичиг баримтыг англи хэл дээр түргэн шуурхай өгнө
