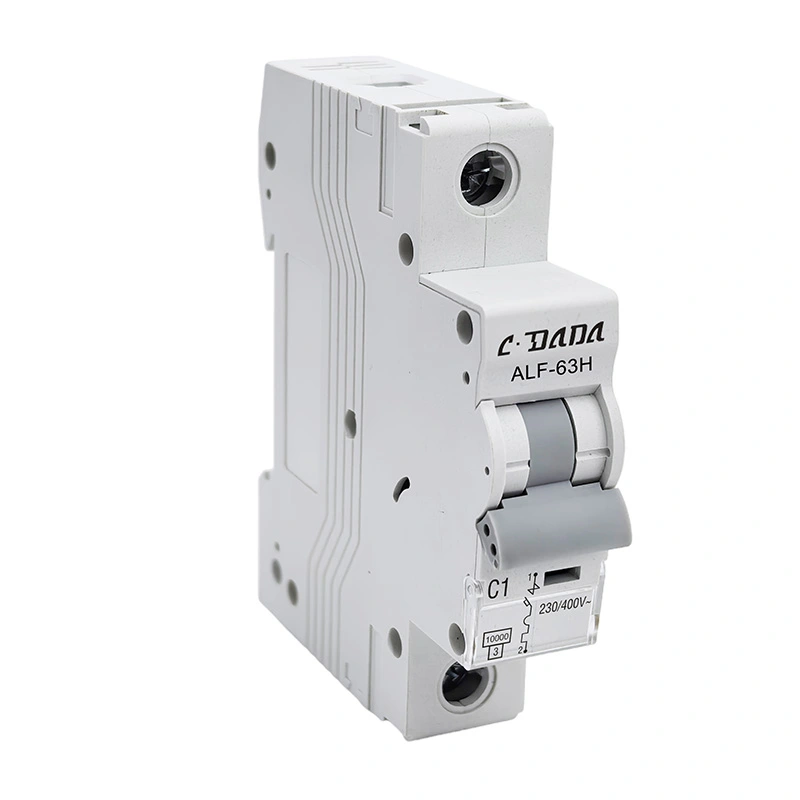

6КА 10кА бяцхан таслуур

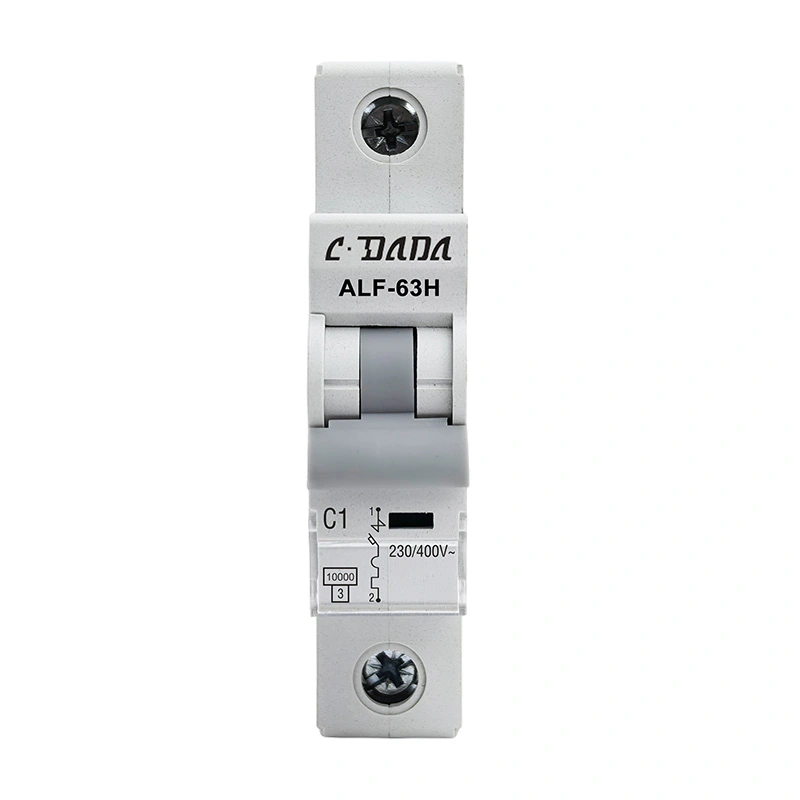

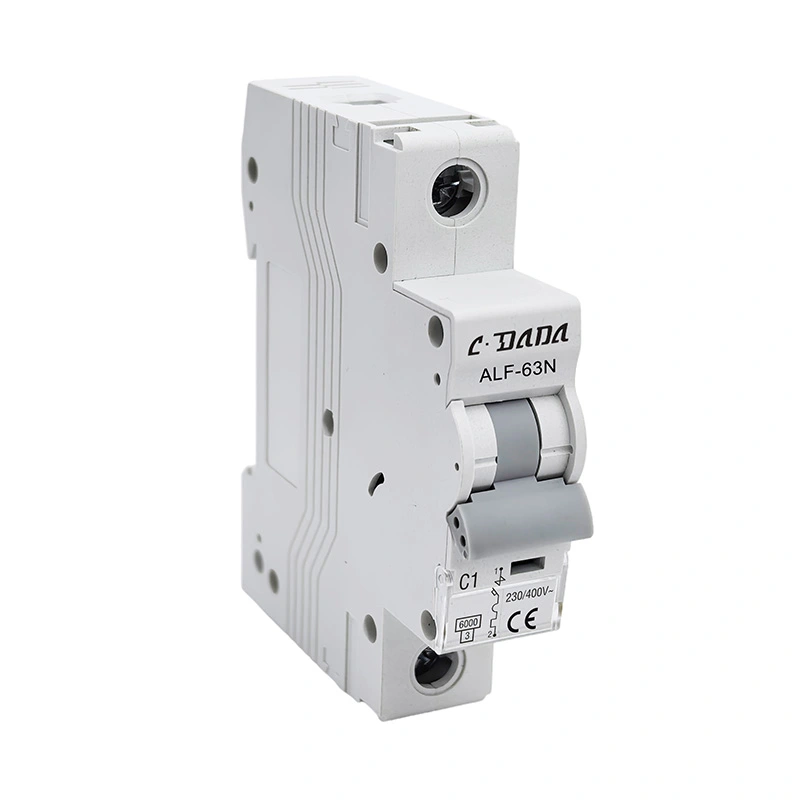

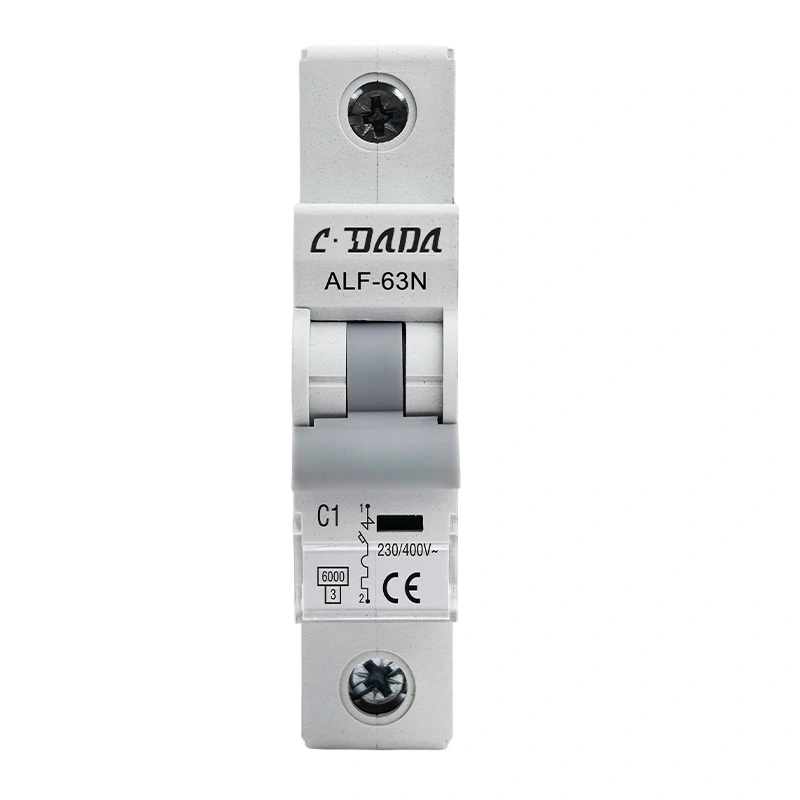

ALF-63N/H цувралын өндөр тасархай 6KA 10kA бяцхан таслуур (MCB) нь IEC60898 стандартад нийцсэн, MCB нь найдвартай ажиллагаатай, нарийн хамгаалалтын функцтэй, суллах хугацаа богино, таслах чадвар өндөр, жижиг эзэлхүүнтэй. Энэ нь контактор, унтраалга, цахилгаан аппаратын хэт ачаалалд өргөн хэрэглэгддэг.

CDADA-тай холбогдож, биднийг үйлдвэрлэгчээр сонгосноор бид OEM/ODM үйлчилгээг санал болгож чадна.

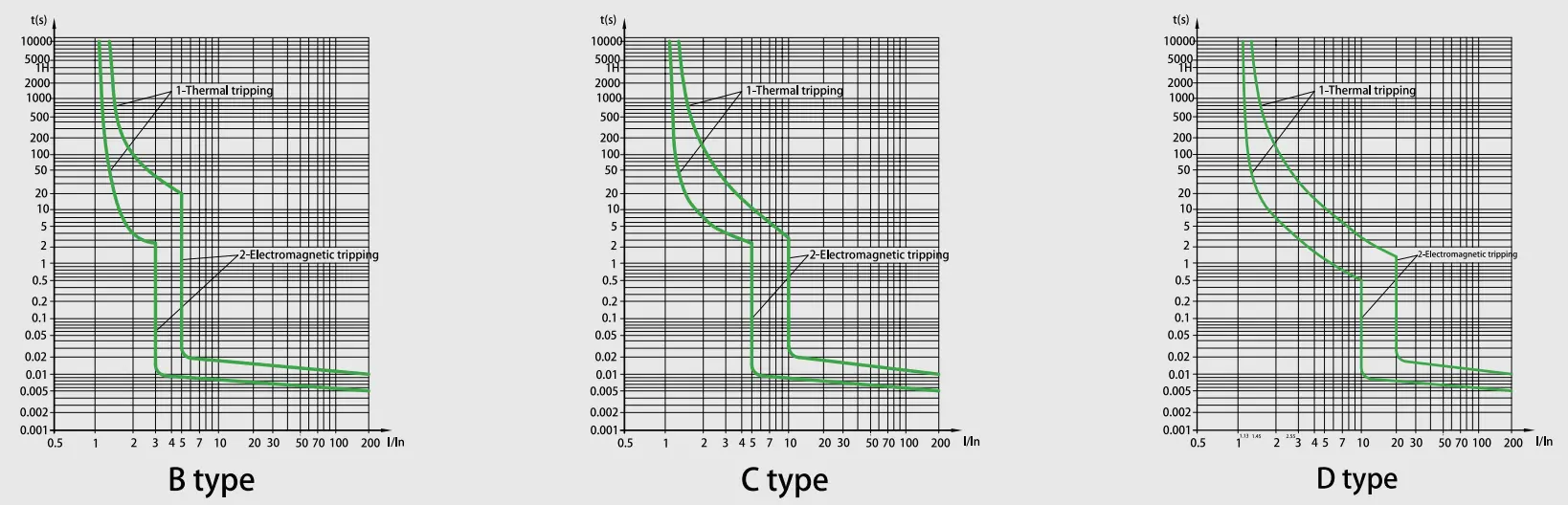

Онцлог муруй

Техникийн тодорхойлолт

ALF-63N/H цуврал 6КА 10кА бяцхан таслуур
Стандарт	EN/IEC60898-1
Эвдрэлийн хүчин чадал (кА)	6,10
Хамгаалалт	Хэт ачаалал, богино холболтын эсрэг
Нэрлэсэн гүйдэл(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Нэрлэсэн хүчдэл(V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Нэрлэсэн импульсийн тэсвэрлэх хүчдэл Uimp(кВ)	4
Тусгаарлалтын нэрлэсэн хүчдэл Ui(V)	500
Эрчим хүчийг хязгаарлах касс	3
Орчны температур (℃)	-25~+40,Макс.95% чийгшил
Дулааны үйл ажиллагааны хязгаар	1.13xln Нэг цагийн дотор гацахгүй
	Нэг цагийн дотор 1.45xIn Tripping
Соронзон үйл ажиллагаа	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Тулгууруудын тоо	1P,1P+N,2P,3P,3P+N болон 4P
Аяллын төрөл	Дулааны/соронзон ялгаралт
Терминалын хүчин чадал	16мм² уян хатан эсвэл 25мм² хатуу, 25А хүртэл
	25мм²уян эсвэл 35мм²хатуу 32А-аас 63А хүртэл
Хамгаалалтын зэрэг	IP20
Суурилуулалт	35 мм-ийн DIN төмөр зам дээр суурилуулах
Өргөн	Нэг туйл 17.8 мм

Хэлхээ таслагчийг суллах шинж чанар

ҮГҮЙ.	Суллах нэрлэсэн гүйдэл(A)	Анхны төлөв	Туршилтын гүйдэл	Тодорхой цаг хугацаа	Үр дүнд хүрэх	Тайлбар
1	1-63	хүйтэн байдал	1.13 инч	t≤1цаг	Аялалгүй
2	1-63	өмнөх шалгалтын дагуу	1.45 лн	t<1цаг	аялал	5 секундын дотор гүйдлийг заасан утга хүртэл тогтмол тохируулна
3	≤32 дотор	хүйтэн байдал	2.55 инч	1s	аялал
	>32 онд
4	1-63	хүйтэн байдал	3In	t≤0.1с	Аялалгүй	B төрөл
			5In	t<0.1с	аялал	B төрөл
			510 саяд	t≤0.1с	Аялалгүй	C төрөл
			10 инч	t<0.1с	аялал	C төрөл
			20 лн	t≤0.1с	Аялалгүй	D төрөл
				t<0.1с	аялал	D төрөл

Тэвчээр (үйл ажиллагаа)

Ангилал	Үйлдлийн циклүүд	Үйлдлийн давтамж	Нэрлэсэн гүйдэл
Цахилгаан тэсвэрлэх чадвар	4000	240/цаг	1-32
		120/цаг	40-63
Механик тэсвэрлэх чадвар	10000	240/цаг	1-63

Онцлогууд

★ Хэт өндөр богино залгааны таслах хүчин чадал

Нуман удирдлагын дэвшилтэт технологи нь үйлдвэрлэлийн стандарттай харьцуулахад тасалдалын өндөр хүчин чадлыг бий болгож, гэмтлийн хүнд нөхцөлд үйлдвэрлэлийн зэрэглэлийн цахилгаан системийг найдвартай хамгаалдаг.

★ Хос горимын холболтын интерфейс

Нэгдсэн эрлийз терминалын загвар нь хатуу шинийн залгах болон уян хатан кабелийн хавчихыг хоёуланг нь дэмжиж, янз бүрийн суурилуулалтын хувилбаруудад багаж хэрэгсэлгүйгээр дасан зохицож, утсыг холбох хугацааг 40% бууруулдаг.

★ Урт наслах эрчим хүч хадгалах механизм

10,000 механик цикл тэсвэрлэх чадвартай, элэгдлийг нөхөх технологи бүхий хаврын тусламжтай үйлдлийн систем

★ Нарийвчилсан нийлмэл хашлага

Алдар сааруулагч, халуунд тэсвэртэй, импульс үл нэвтрэх шинж чанартай, эвдрэлийг арилгахад зориулагдсан нуман унтраах камертай.

★ Динамик гүйдэл хязгаарлагч топологи

Ухаалаг дамжуулалтын эрчим хүчийг дарах нь эвдрэлийн оргил гүйдлийг 65-80%-иар бууруулж, системийн нийт зардлыг 30%-иар бууруулах боломжтой төхөөрөмжийн техникийн үзүүлэлтүүдийг оновчтой болгох боломжийг олгодог.

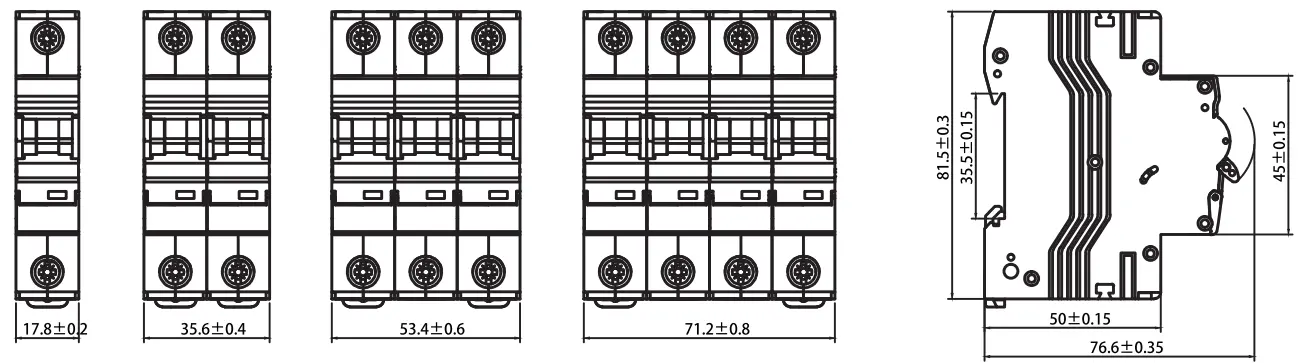

Тойм хэмжээсүүд

Хэрэглээний хувилбарууд

★ Орон сууц: Гэрийн аюулгүй байдлыг хангах зориулалттай хэрэглээний нэгжүүд болон түгээлтийн самбарууд.

★ Үйлдвэрийн: Контакт, унтраалга, хүнд цахилгаан хэрэгслийг хамгаалах.

★ Арилжааны зориулалттай: Өндөр найдвартай байдлыг шаарддаг оффисын барилга, худалдааны төвүүд.

Чанарын хяналт ба стандарт туршилт

★ CDADA MCB бүр IEC60898-1-д нийцэж байгаа эсэхийг шалгахын тулд нарийн шалгалтанд хамрагддаг:

★ Дулааны унтраалтын туршилт: 1.13In (аялалгүй) ба 1.45In (1 цагийн дотор аялах) дээр баталгаажсан.

★ Соронзон уналтын туршилт: B, C, D шинж чанаруудыг ялгах нарийн туршилт.

★ Цахилгаан тэсвэрлэх чадвар: 4000 үйлдлийн мөчлөгт туршсан.

★ Механик тэсвэрлэх чадвар: 10,000 циклээр баталгаажсан.

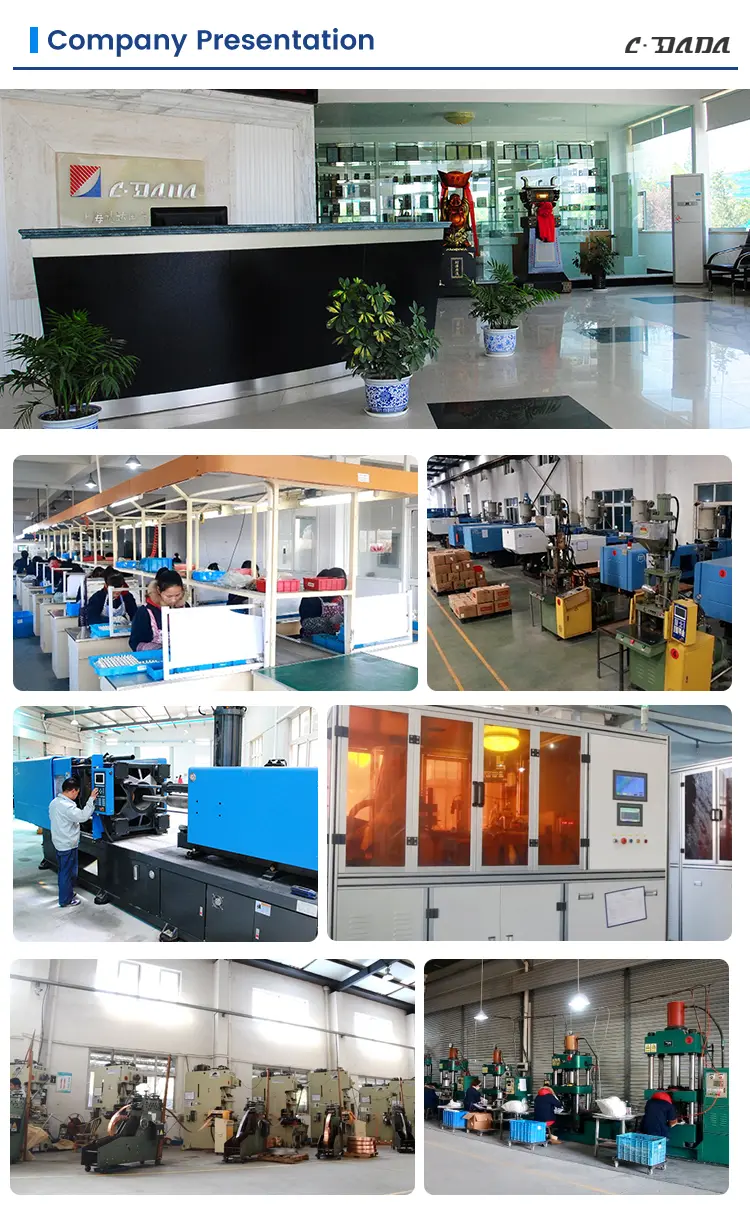

Үйлдвэрийн хүч чадал ба дэмжлэг

Shanghai DADA Electric Co., Ltd нь дэвшилтэт үйлдвэрлэлийн шугам, мэргэжлийн инженерийн баг бүхий тэргүүлэгч үйлдвэрлэгч юм. Бид хангадаг:

★ Дэлхийн брэндүүдэд зориулсан захиалгат OEM/ODM үйлчилгээ.

★ Хамгийн сүүлийн үеийн туршилтын тоног төхөөрөмж нь согоггүй хүргэлтийг баталгаажуулдаг.

★ Глобал логистикийн дэмжлэг: Бүтээгдэхүүнийг төгс нөхцөлд хүргэхийн тулд далайн болон агаарын ачааны сав баглаа боодлыг оновчтой болгосон.
