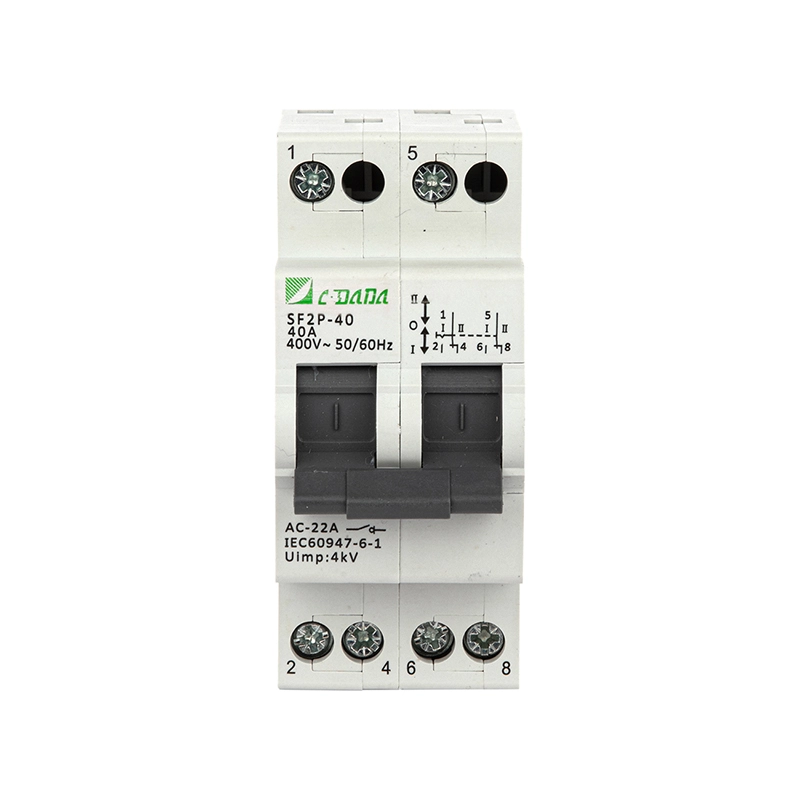

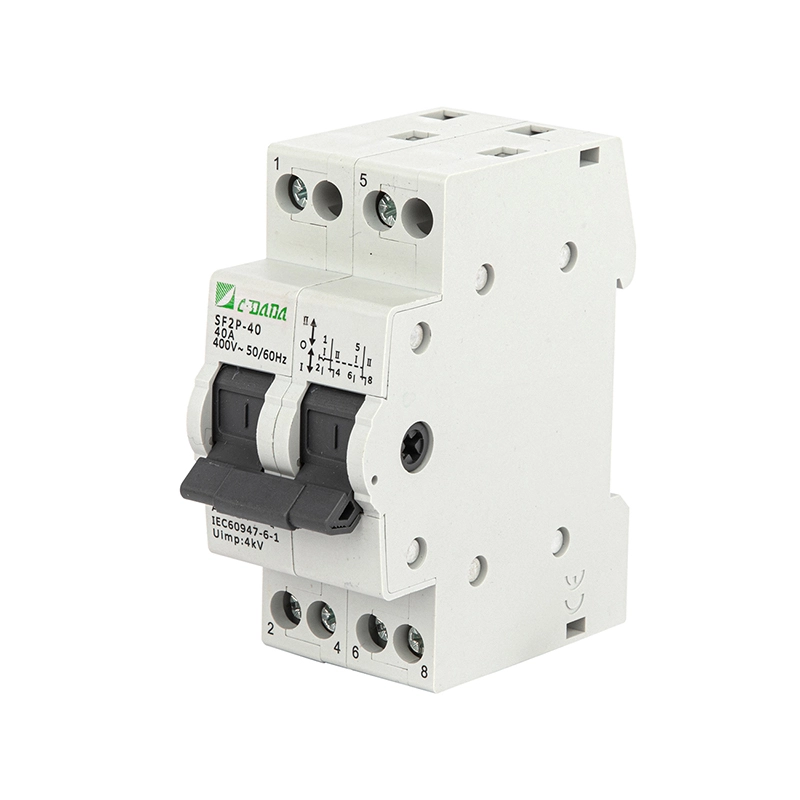

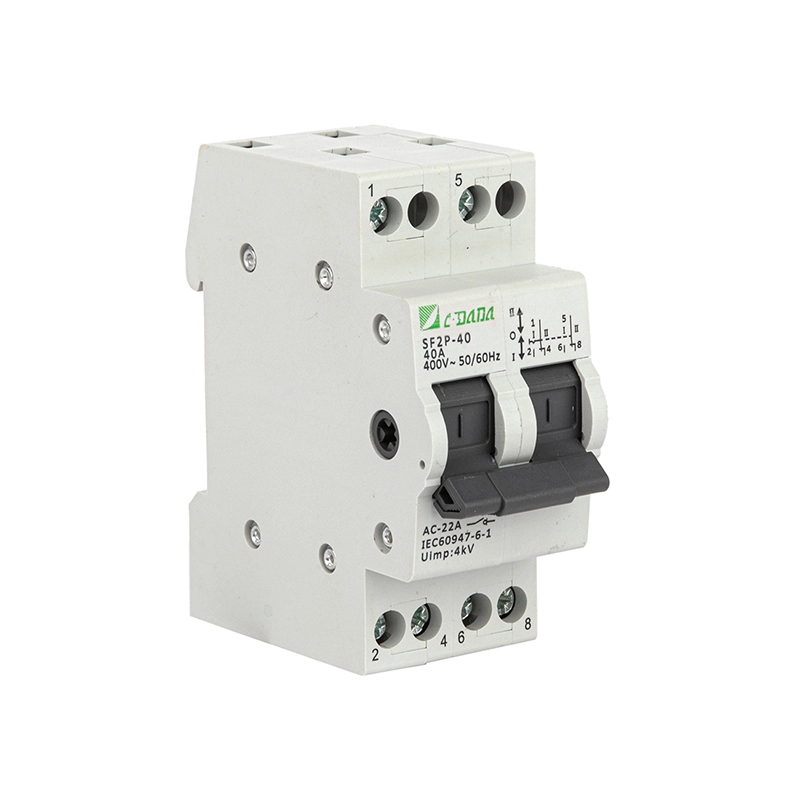

2P солих шилжүүлэгч

CDADA SF Series 2P Changeover Switch-ээр цахилгааны эх үүсвэрийн аюулгүй, найдвартай сэлгэн залгалтыг хангана, энэ нь орон сууц, худалдаа, хөнгөн үйлдвэрийн хэрэглээний чухал хэлхээний хувиргахад тохиромжтой. Энэхүү DIN төмөр замд суурилуулсан бичил шилжүүлэгчийн унтраалга нь хоёр төрлийн тэжээлийн эх үүсвэр эсвэл ачааллыг тодорхой 3 байрлалтай ажиллуулдаг: I -OFF-II, сүлжээ/сүлжээ ба нөөц/генераторын хангамж, моторын урагш/урвуу удирдлага, фаз/хүчдэлийн хяналтын хэлхээний хооронд саадгүй шилжилтийг идэвхжүүлдэг.

Хувьсах гүйдлийн 50/60 Гц, 230–400 В, 16А-аас 125А хүртэлх гүйдлийн хувьд CDADA 2P шилжүүлэгч нь IEC 60947-3 болон EN 60947-3 стандартад нийцдэг. ON/OFF байрлалын индикаторууд, өндөр дамжуулалттай контактууд, пүршний тусламжтайгаар хурдан хийх/таслах механизмтай нь гар ажиллагаатай байнгын ажиллагаатай байсан ч тогтвортой ажиллагааг хангана. MCB болон контакторуудтай зэрэгцэн модульчлагдсан суурилуулалтанд зориулагдсан бөгөөд энэ нь барилга байгууламж, насосны өрөө, харилцаа холбооны кабинет, ослын гэрэлтүүлгийн системд түгээх самбарт тохиромжтой.

Үндсэн үзүүлэлтүүд

Цуврал: SF цуврал 2P Гараар солих шилжүүлэгч

Брэнд: CDADA | Үйлдвэрлэгч: Shanghai DADA Electric CO.,LTD

Туйлууд: 2P (Хос туйл) — 1P-ээс 4P хүртэлх сонголттой

Тооцоолсон гүйдэл: 16A - 125A (орчны 40 ° C-аас дээш температурт 80% хүртэл буурах)

Нэрлэсэн хүчдэл: 230/400V хувьсах гүйдэл, 50/60Гц

Тусгаарлагчийн хүчдэл (Ui): 500V

Ашиглалтын ангилал: AC-22A (холимог эсэргүүцэл ба индуктив ачаалал)

Богино хугацааны тэсвэрлэх гүйдэл (Icw): 1 секундын турш 12×Ie

Хийх хүчин чадал: 20×Ie, t=0.1с

Механик амьдрал: 8500 үйлдэл

Цахилгаан ашиглалтын хугацаа: 1500 үйлдэл (ачаалал дор)

Бохирдлын зэрэг: II

Холбох: Стандарт TH35 DIN төмөр зам

Ажиллагаа: Гарын авлагын 3 байрлалтай бариул (I – O – II)

Үзүүлэлтүүд: Бариулыг зэрэгцүүлснээр ON/OFF байрлал харагдана

Терминалууд: Кабель эсвэл шинийн холболт

чангалах момент:

1.2 Н·м (16–40А)

3.5 Н·м (63–125А)

Аюулгүй байдлын тэмдэглэл: Нуман унтраах камер байхгүй → богино залгааны хамгаалалтыг дээд талын гал хамгаалагч/MCB-тай хамт ашиглах ёстой.

Техникийн мэдээллийн хуудас

Яагаад CDADA 2P шилжүүлэгчийг сонгох хэрэгтэй вэ?

★ Аюулгүй 3 байрлалтай тусгаарлалт

Жинхэнэ OFF (O) байрлал нь эх үүсвэрийг хоёуланг нь салгадаг бөгөөд энэ нь засвар үйлчилгээ болон буцааж тэжээлийн эсрэг аюулгүй байдалд чухал ач холбогдолтой юм.

★ DIN-Төмөр замын модульчлагдсан загвар

MCB-ийн хажууд хэдхэн секундын дотор суурилуулна-ухаалаг барилга эсвэл OEM хашлагад зай хэмнэж, самбарын зохион байгуулалтыг хялбаршуулна.

★ Өндөр найдвартай холбоо барих

Динамик-статик контактын оновчтой геометр нь бага эсэргүүцэл, урт хугацааны тогтвортой байдлыг хангадаг.

★ Дэлхий даяар дагаж мөрдөх

Европ, Ази, Африк, Латин Америкт хүлээн зөвшөөрөгдсөн IEC 60947-3 стандартын гэрчилгээтэй.

★ Хэрэглэгчийн аюулгүй ажиллагаа

Хаврын тусламжтай механизм нь хэсэгчилсэн оролцохоос сэргийлдэг; 63A+ загварт нэмэлтээр өргөтгөсөн бариул.

★ Олон талт програмууд

Генераторын дамжуулалтаас хөдөлгүүрийн чиглэлийг өөрчлөх хүртэл-нэг унтраалга, олон функц.

Ердийн програмууд

Нөөц эрчим хүчний систем: Хэрэгсэл болон генераторын хооронд шилжих

Моторын удирдлага: Жижиг шахуурга эсвэл сэнсийг урагш/урвуу эргүүлэх

Хэмжилтийн хэлхээ: Хэмжих самбар дахь хүчдэл/фазын сонголт

Барилгын автоматжуулалт: Хос HVAC нэгжийг солих, яаралтай гэрэлтүүлгийг шилжүүлэх

Харилцаа холбоо ба дата төвүүд: PSU эх үүсвэрийн нэмэлт сонголт

CDADA-ийн тухай

★ Бидний гол давуу талууд нь:

1) Олон улсын гэрчилгээг бүрэн дүүргэх,

2) Хүчтэй OEM / ODM чадвар,

3) Зардлын гүйцэтгэлийн өндөр харьцаа,

4) Найдвартай том хэмжээний үйлдвэрлэлийн хүчин чадал,

5) Экспортын өргөн туршлага.

★ Манай бүтээгдэхүүнүүд Зүүн өмнөд Ази, Ойрхи Дорнод, Өмнөд Америк, Африк, Европ, ТУХН-ийн орнуудад амжилттай экспортлогдож, Бүс ба Зам зах зээлд онцгой анхаарал хандуулдаг.

★ Бид судалгаа, боловсруулалтад тасралтгүй хөрөнгө оруулалт хийж, дэлхийн стандарт, зах зээлийн чиг хандлагыг хянаж, бүтээгдэхүүнийхээ багцыг сайжруулахын тулд салбарын мэргэжилтнүүдтэй хамтран ажилладаг.

Байнга асуудаг асуултууд

Асуулт 1: Би ачаалалтай үед сольж болох уу?

А1: Зөвлөмжгүй. SF цувралын 2P солих унтраалга нь нум унтраах камергүй. Сэлгэхийн өмнө хэлхээг үргэлж хүчдэлээс нь салгаж эсвэл зөвхөн ачаалалгүй дамжуулахад ашиглаарай (жишээ нь, тусгаарлагчийн функц). Хүчтэй ачааллын сэлгэн залгахын тулд моторт ATS эсвэл хайлсан унтраалга салгагчийг анхаарч үзээрэй.

Асуулт 2: Яагаад "O" (OFF) байрлал байдаг вэ?

A2: Төвийн OFF байрлал нь эрчим хүчний эх үүсвэрээс бүрэн тусгаарлагддаг бөгөөд энэ нь засвар үйлчилгээний аюулгүй байдалд чухал ач холбогдолтой бөгөөд генератор эсвэл инвертер рүү буцаж орохоос сэргийлдэг.

Асуулт 3: Энэ унтраалгатай гал хамгаалагч хэрэгтэй юу?

А3: Тийм ээ. Энэ нь эвдрэлийн гүйдлийг тасалдуулж чадахгүй тул үүнийг системийнхээ ирээдүйн богино залгааны гүйдлээр үнэлэгдсэн дээд талын гал хамгаалагч эсвэл MCB-тэй байнга холбоно.

А4: Энэ нь моторын чиглэлийг удирдаж чадах уу?

А4: Тийм—жижиг моторын хувьд 2P унтраалга нь зөв холбогдсон үед фазын дарааллыг өөрчлөх боломжтой. Чиглэлээ солихын өмнө хөдөлгүүрийг зогсоож, хүчдэлгүй болгосон эсэхийг шалгаарай.

Асуулт 5: Яагаад бусад брэндүүдээс илүү CDADA-г сонгох вэ?

A5: CDADA санал болгож байна:

● Жинхэнэ 3 байрлалтай механик түгжээ (хөвөгч төлөв байхгүй)

● Дэлхийн хавтангийн стандартад нийцсэн DIN төмөр зам

● Шилжүүлэгчийн байрлалыг тодорхой дүрслэн харуулах

● Найдвартай контактын даралтыг бий болгох бат бөх пүршний механизм

● IEC-ийн бүрэн гэрчилгээ, техникийн дэмжлэг бүхий өрсөлдөхүйц үнэ
