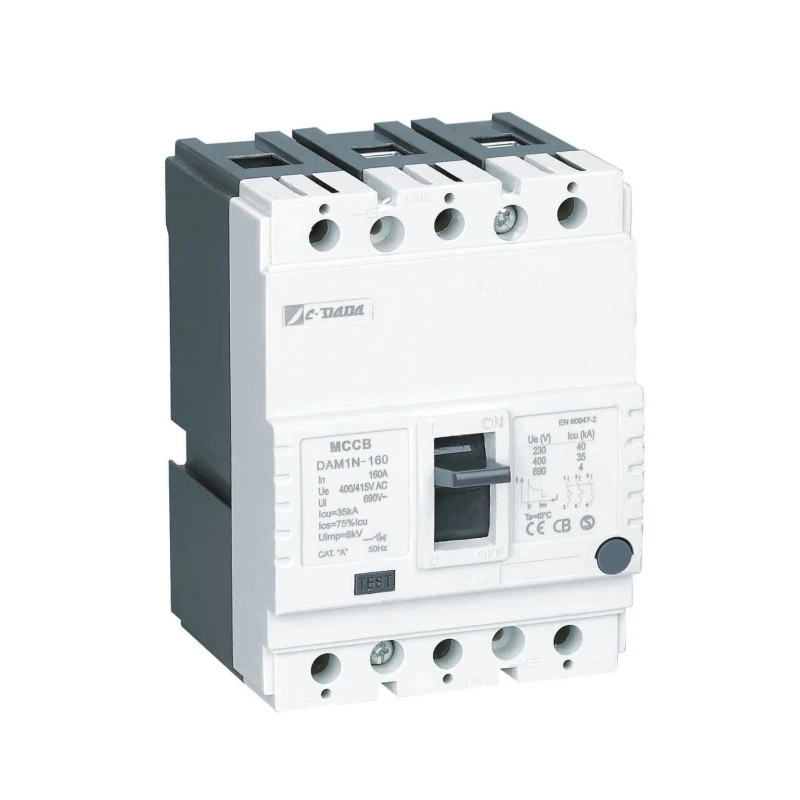

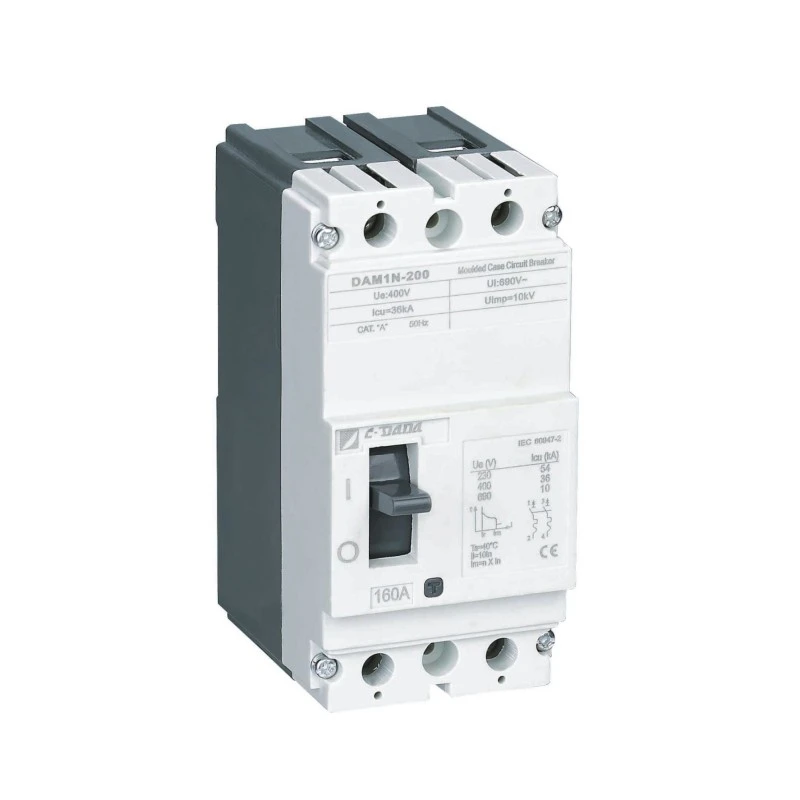

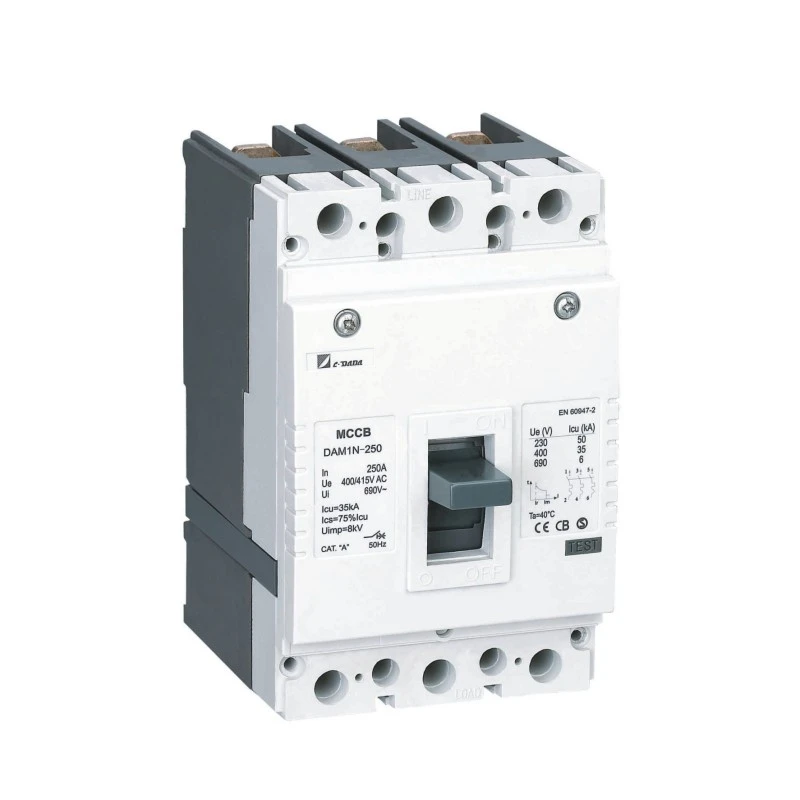

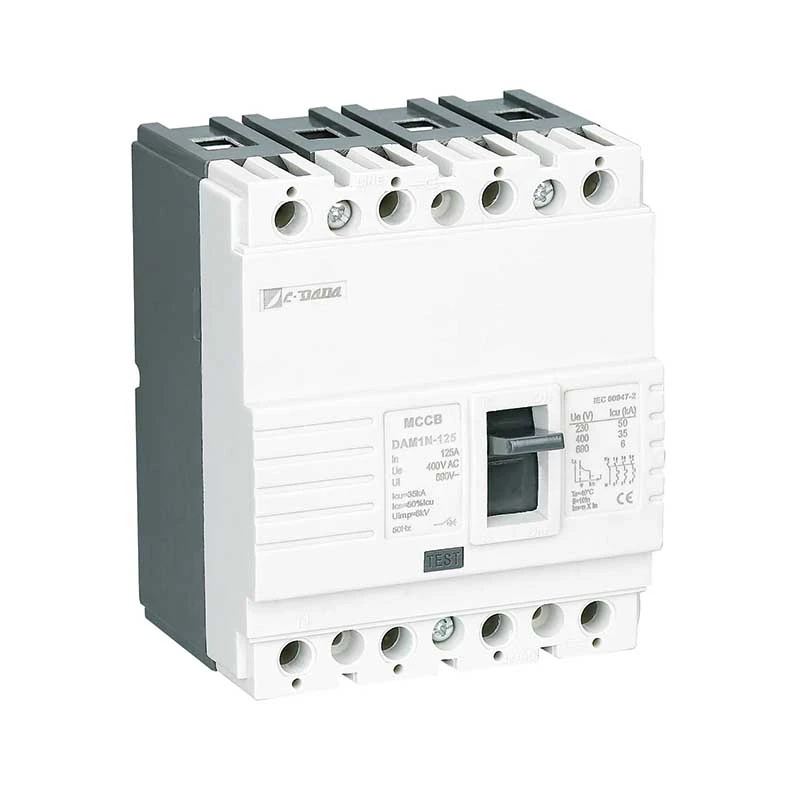

Тогтмол төрлийн цутгасан хайрцагны таслуур

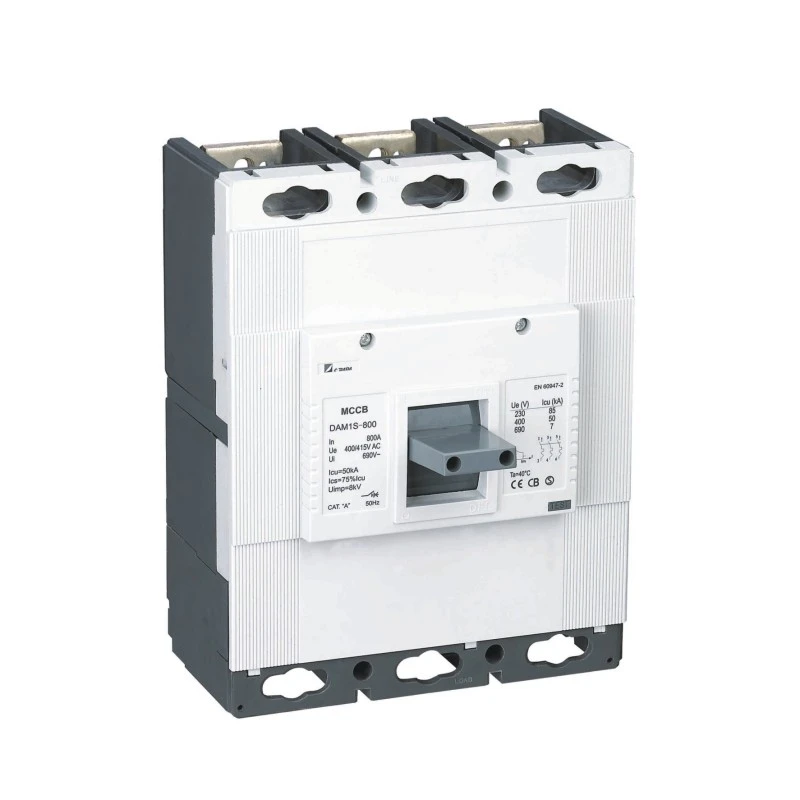

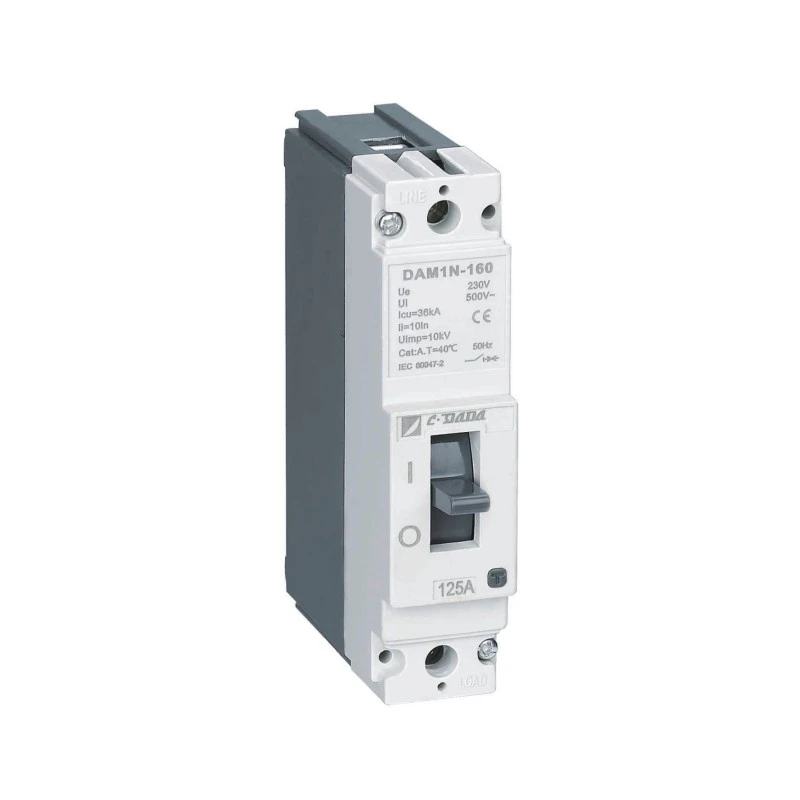

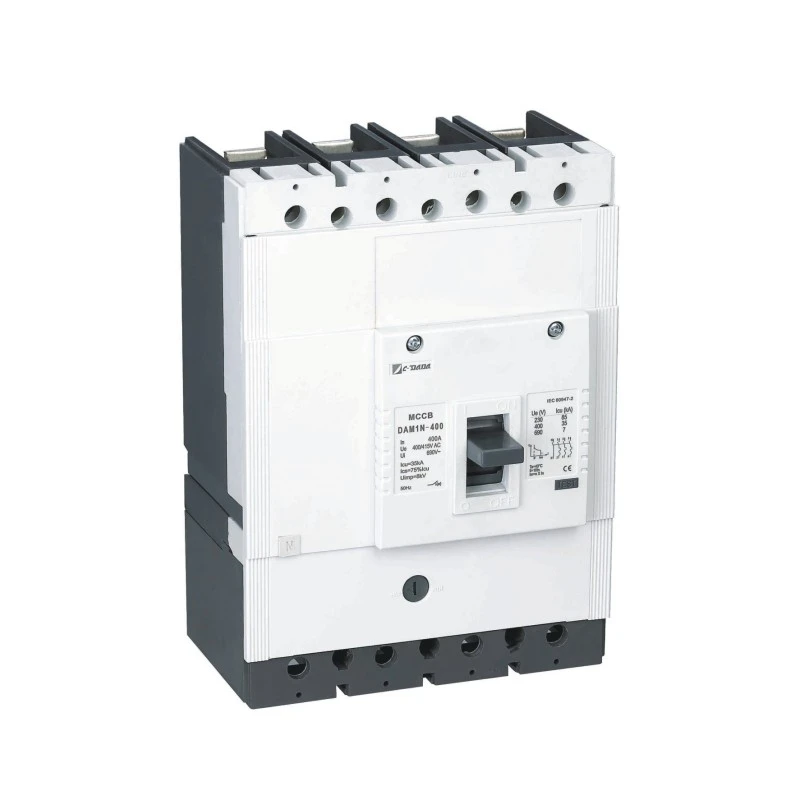

CDADA Тогтмол хэлбэрийн цутгасан хэлхээний таслуур (MCCB) DAM1 цуврал нь жижиг хэрэглэгчээс эхлээд үйлдвэрлэлийн трансформатор, түгээлтийн суурилуулалт хүртэлх бүх хэрэглээний хэрэгцээг хангадаг.

DAM1 цуврал нь 7 хүрээний хэмжээтэй, 1600А хүртэл, 100 кА хүртэл таслах хүчин чадалтай, 1000 вольт хүртэл ажиллах хүчдэлтэй, цахилгаан болон механик дагалдах хэрэгслийн төрөл бүрийн хэрэгцээг хялбархан хангаж, аливаа эрчим хүчний системийн хэрэгцээг нэмэгдүүлэхийн тулд олон төрлийн суурилуулалтын шийдлээр хангадаг.

KEMA, ASTA, SEMKO, CB, CE, ROHS зэрэг дэлхийн гэрчилгээтэй; DAM1 нь дэлхийн цахилгаан хэрэгслийн үйлдвэрүүд болон OEM-ийн хувьд хамгийн сайн сонголт юм.

Үндсэн үзүүлэлтүүд

DAM1 MCCB цутгасан хайрцагны таслуурын цахилгаан параметрүүд

● Icu:O-t-CO тест(O:Нээлттэй маневр,CO:Хаах-Нээлттэй маневр,t:Хүлээлтийн хугацаа)

● Ics:O-t-CO-t-CO тест(O:нээлттэй маневр,CO:Хаах-Нээлттэй маневр,t:Хүлээлтийн хугацаа)

★ ON/I байрлал: Энэ нь таслагчийн контактууд хаалттай байгааг харуулж байна. Энэ байрлалд таслагчийн хөшүүрэг дээд байрлалд байна

★ TRIP Position: Энэ нь ямар нэгэн эвдрэл (хэт ачаалал эсвэл богино залгааны) улмаас таслагч нээгдэж байгааг илтгэнэ. Энэ тохиолдолд таслагчийн хөшүүрэг нь ON ба OFF байрлалын хоорондох дунд байрлалд байна. Асаах байрлалд байгаа таслагчийг ON байрлалд оруулахын тулд; OFF тэмдгээр харуулсны дагуу таслагчийн хөшүүргийг доошлуул

Таслагчийг "товших" дуугаар тохируулна. Үүний дараа ON тэмдгээр хөшүүргийг татан таслагчийг хаа.

★ OFF/0 Байрлал: Энэ нь таслагчийн контактууд нээлттэй байгааг харуулж байна. Ийм байдлаар таслагчийн хөшүүрэг доод байрлалд байна.

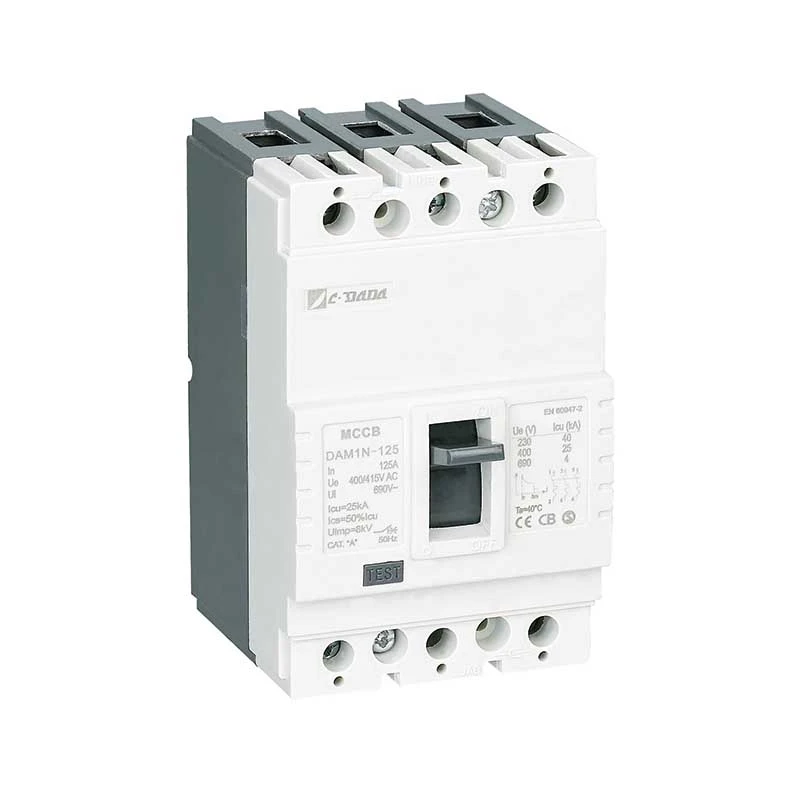

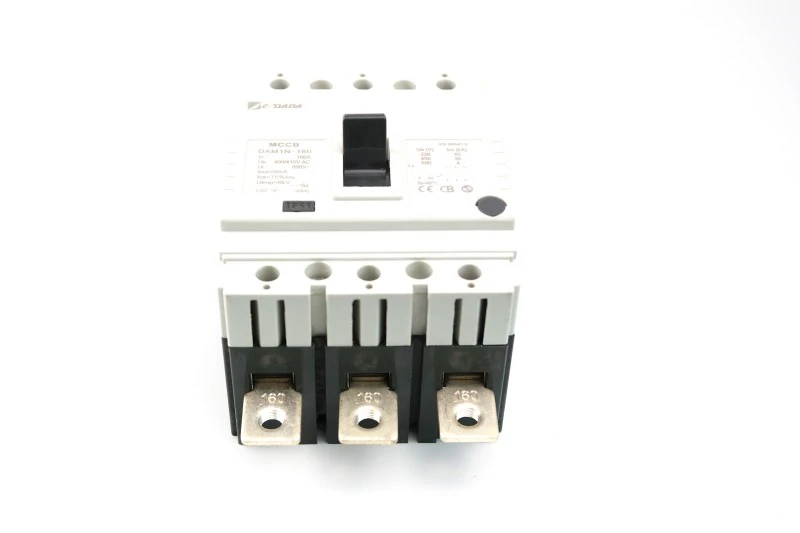

DAM1-125 MCCB цутгасан хайрцагны таслуурын физик үзүүлэлтүүд

Ажлын зарчим ба хамгаалалтын механизм

★ Дулааны хамгаалалт (хэт ачаалал)

Тогтвортой хэт гүйдэлтэй (> нэрлэсэн гүйдэл) халах үед хоёр металлын тууз нугалж байна. Гулзайлтын хурд нь гүйдлийн хэмжээтэй пропорциональ бөгөөд энэ нь кабелийн дулааны үйлдлийг дуурайлган урвуу хугацааны тасалбарыг баталгаажуулж, тоног төхөөрөмжийг хамгаалахын зэрэгцээ саад тотгор учруулахаас сэргийлдэг.

★ Соронзон хамгаалалт (богино холболт)

Богино холболтын үед (жишээ нь, фаз-фаз эсвэл фаз-газар) өндөр гүйдлийн соронзон орон нь соленоидын бүлүүрийг шууд татаж, түгжээний механизмыг миллисекундэд суллаж, дулааны гэмтэл гарахаас өмнө гэмтлийн гүйдлийг таслана.

Бүтээгдэхүүний давуу тал

★ Их бие ба бүрээс:

Шилэн полиэфир давирхайг EN 60512-20-2 стандартын дагуу их бие болон бүрээсийн материал болгон ашигласан. Уран зохиолд BMC (Bulk Molding Compound) гэж нэрлэгддэг энэхүү материалыг цахилгаан болон механик чанар өндөртэй тул 160 хэмийн температурт тасралтгүй тэсвэрлэх чадвартай тул илүүд үздэг. BMC материал нь IEC 695-2-1 стандартын дагуу 960 ℃ температурт утсанд хүрэхэд шатдаггүй.

Биметал: Биметал нь халуунд өөр өөр сунгах коэффициент бүхий хоёр ялтсан металлын хослолоос бүрдэх материал юм. Таслагчаар дамжин өнгөрөх гүйдэл нь биметалыг халаана. Энэ дулааны нөлөөгөөр. биметал нь бага сунгасан хавтан руу нугалав. Таслагчаар дамжин өнгөрөх гүйдэл нэмэгдэхийн хэрээр дулаан нэмэгддэг тул биметал илүү халж, илүү нугалж байна. Ийм байдлаар таслагчийг онгойлгохын тулд нээх механизмыг удирддаг.

★ Холбоо барих хаяг:

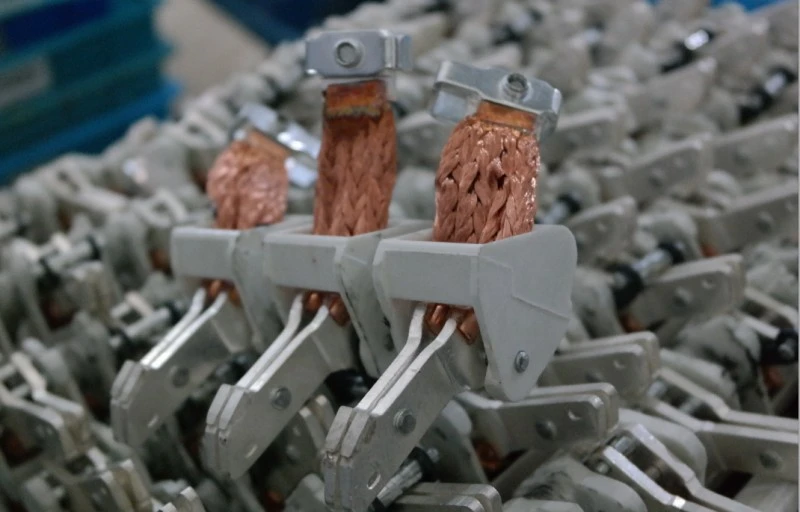

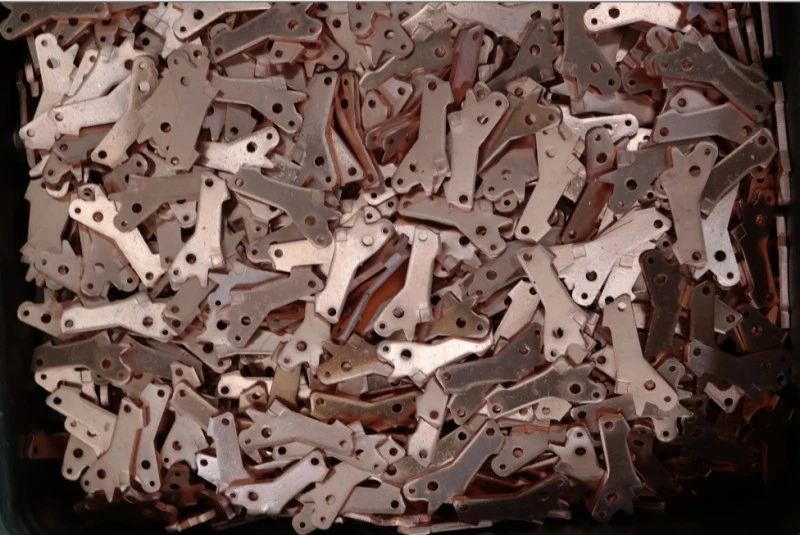

Контакт хайлшийг таслагчийн хувьд эвдэрсэн, гүйдлийн гүйдлийн утга, хийцийг харгалзан тодорхойлно. Ихэвчлэн мөнгө, бал чулуу, никель, вольфрамын хайлшийг таслуур дээр ашигладаг. Гөлгөр бүтэцтэй мөнгө-графитын хайлшаар хийсэн контактуудыг суурин (доод) контактуудад, мөнгөн вольфрамын контактуудыг хөдөлгөөнт (дээд) контактуудад ашигладаг. Хөдөлгөөнт контактуудад наалдамхай бүтэц бий болсон. Ийм байдлаар нээлхий-хаалтын бүрд зөөлөн бэхлэгдсэн контактууд дээр дүүжин ба хатуу хайлштай контактууд байрлана.

Ингэснээр хамгийн бага эсэргүүцэлтэй байх болно.Хөдөлгөөнт контакт нь контактын эсэргүүцэл багатай байхын тулд тогтмол контактыг маш сайн шүргэх ёстой. Гэсэн хэдий ч хэт их даралтын хүч нь контактыг хэвийн хэмжээнээс богино хугацаанд гэмтээдэг. Холбоо барих хайлш нь эрүүл нээгдэж хаагдахад маш чухал юм.

★ Нуман унтраах эс (салгагч):

Эрчим хүчний дор ажиллаж байгаа таслагчийг ажиллуулах явцад үүссэн нумыг унтраахад тусгаарлагчийг ашигладаг. Хөдөлгөөнт контакт нь суурин контактаас тусгаарлагдсан байхад контактуудын хооронд хэсэг хугацаанд гүйдэл үргэлжилсээр байх ба үүнийг нум гэж нэрлэдэг. Энэ нум нь маш богино хугацаанд устах ёстой.

★ Нуман устах:

Нумын эргэн тойронд үүссэн соронзон орны улмаас нум нь тусгаарлагч руу түлхэгдэнэ. Ийм байдлаар нум нь уртасч, нарийхан болж, тусгаарлагч хавтангийн хооронд тасарна (Зураг-5). Сепараторуудын хажуугийн хананд ашигласан материалын онцлогоос шалтгаалан нумын улмаас үүссэн өндөр температурын улмаас хий гарч ирдэг. Энэ хий нь нум устахад чухал нөлөө үзүүлдэг.

Өргөдөл

CDADA DAM1 Тогтмол төрлийн цутгасан хэлхээний таслуур (MCCB) нь чухал дэд бүтцэд найдвартай байдаг:

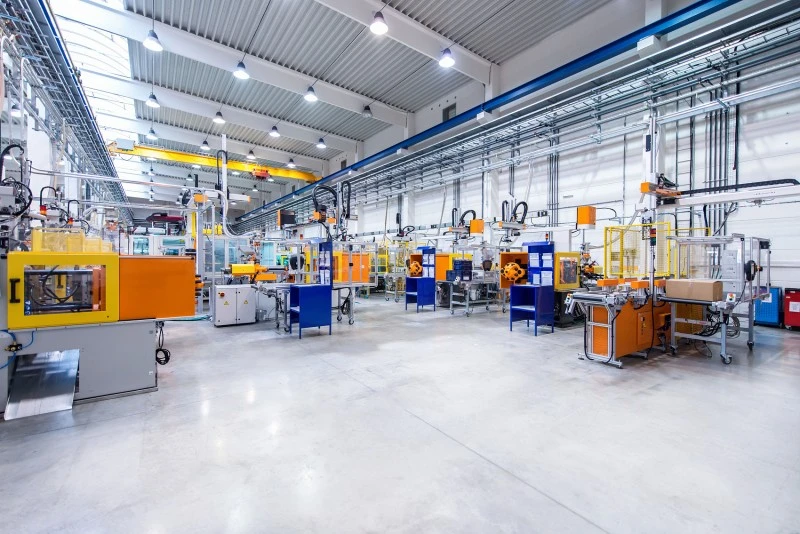

★ Аж үйлдвэрийн: Ган тээрэм, газрын тос, хийн платформ, химийн үйлдвэр

★ Эрүүл мэнд: Эмнэлгийн үндсэн ба дэд түгээлтийн самбар

★ Тээвэр: Төмөр замын дохиолол, нисэх онгоцны буудлын ачаа тээшний систем

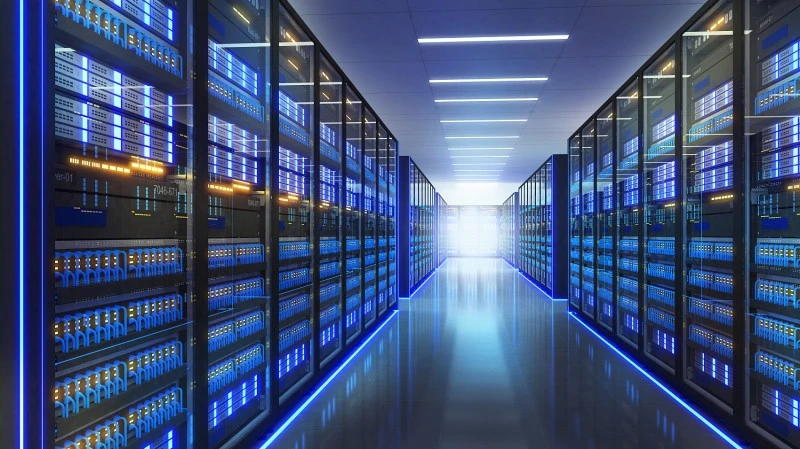

★ Арилжааны: Тэнгэр баганадсан барилгууд, дата төвүүд, худалдааны төвүүд, конвенцийн төвүүд

★ Олон нийтийн газар: Театр, цэнгэлдэх хүрээлэн, засгийн газрын байр

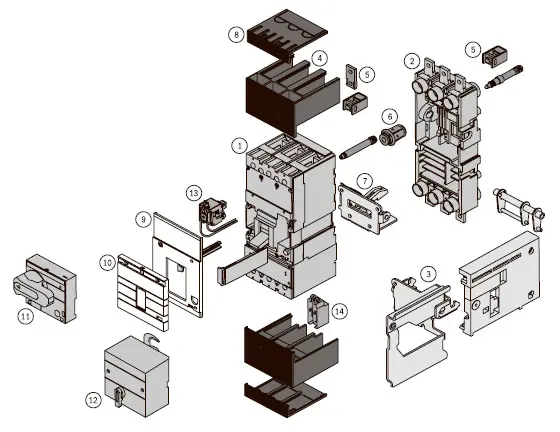

Суурилуулалт, засвар үйлчилгээний давуу тал

★ Хялбар нэгтгэх:

Стандарт хэрэгсэлд шин, фазын хаалт, тоног төхөөрөмж орно

Нэмэлт хэрэгслүүд: дохиоллын контактууд, шунт/бага хүчдэлийн тайралт, цахилгаан ажиллах механизм

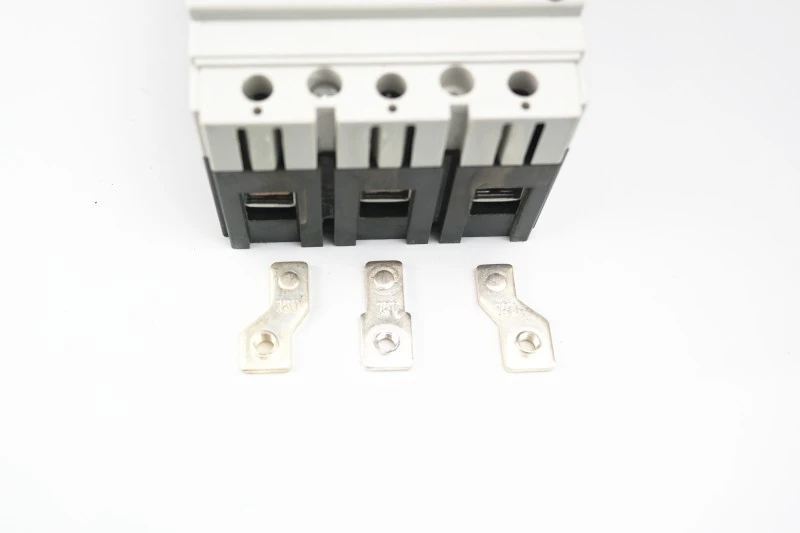

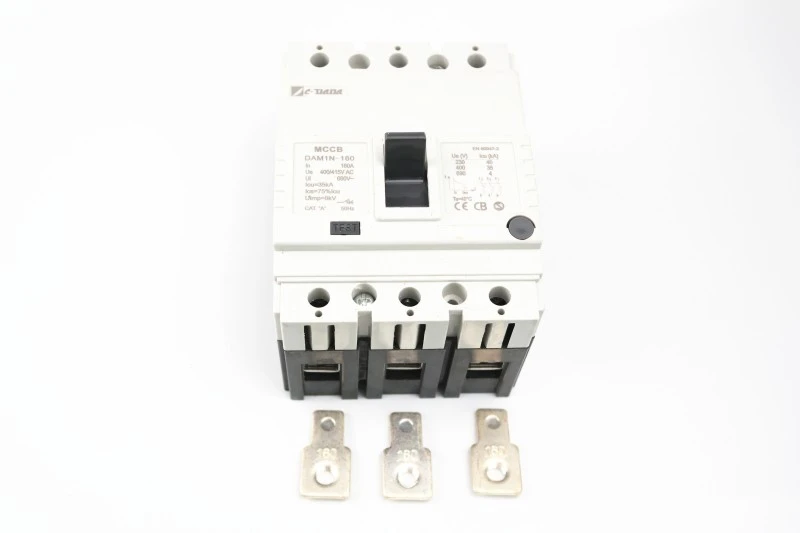

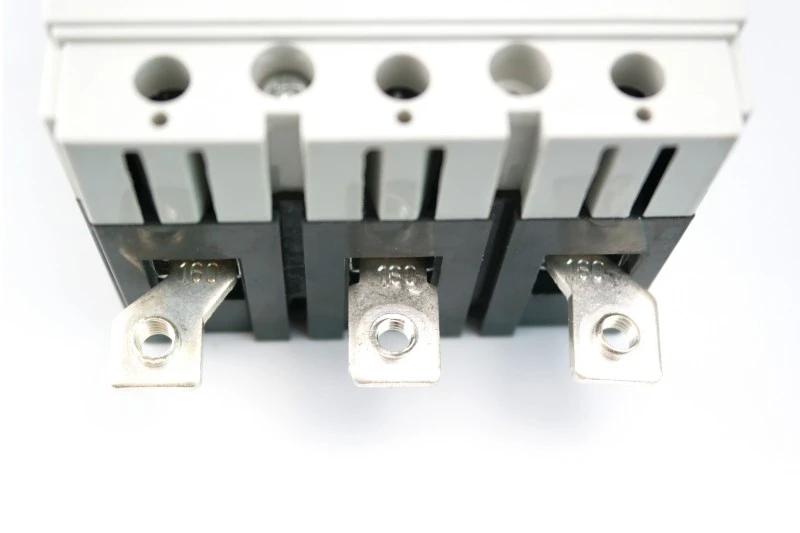

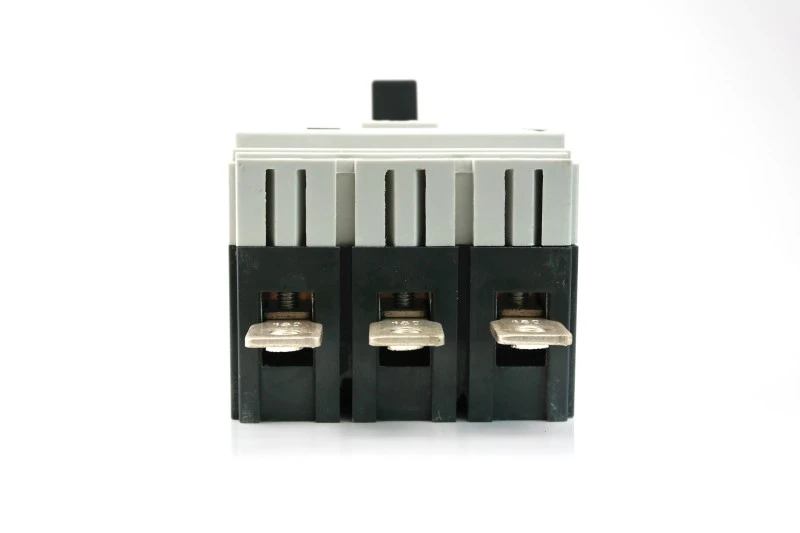

1) Өргөтгөсөн шинээр холбоно (зураг 1)

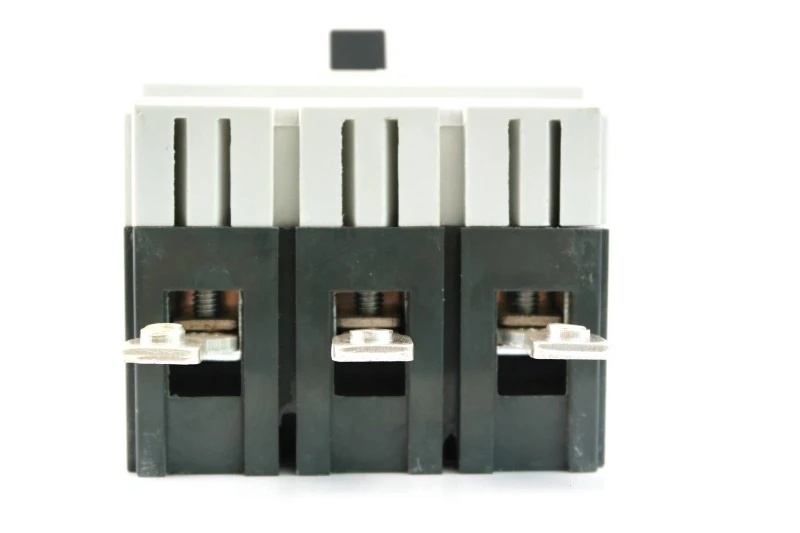

2) Тарагч терминалаар холбоно (зураг 2)

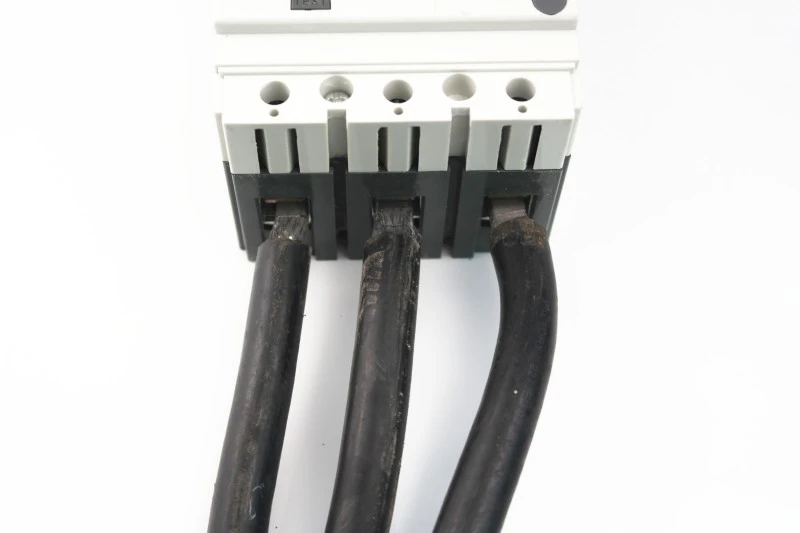

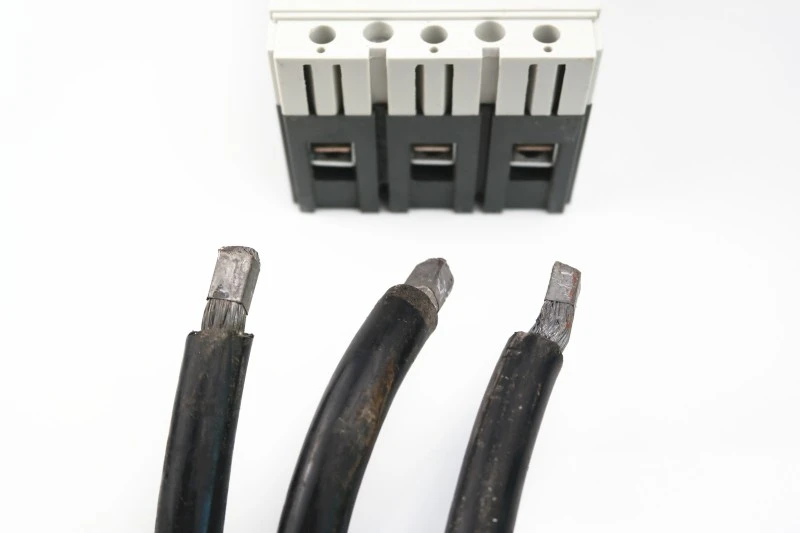

3) Кабелийн залгуурыг ашиглахгүйгээр шууд кабелийг холбоно уу (зураг 3).

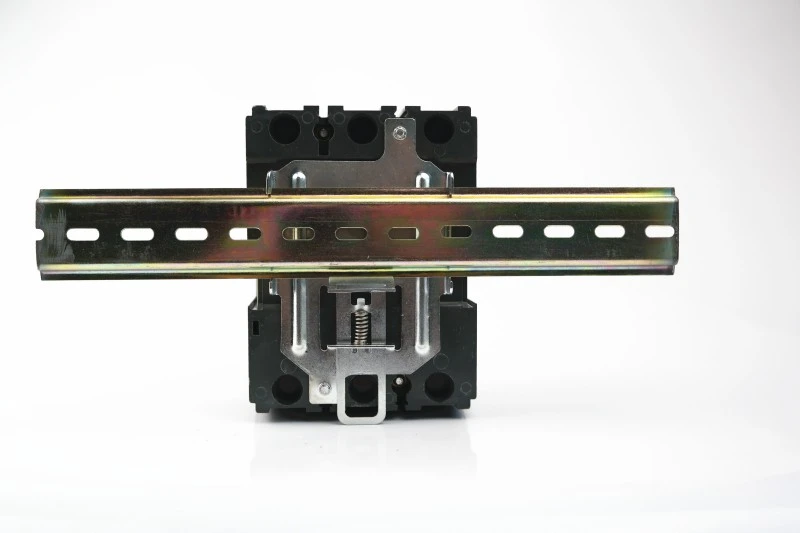

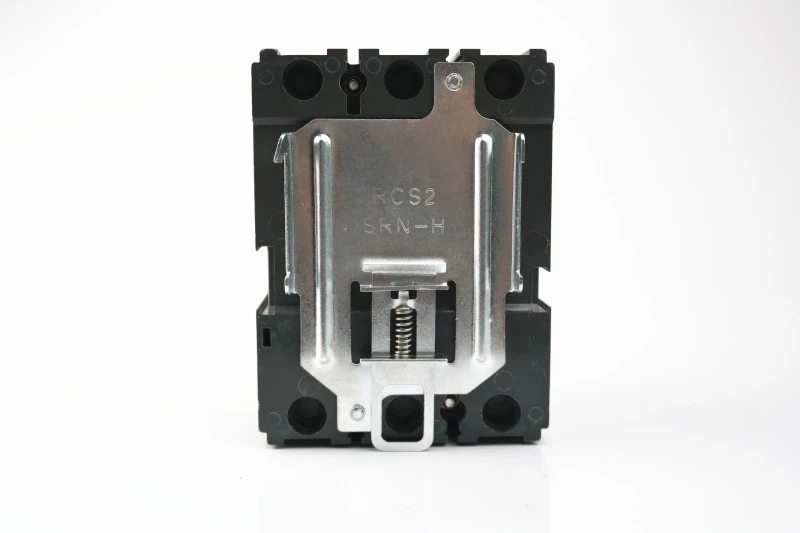

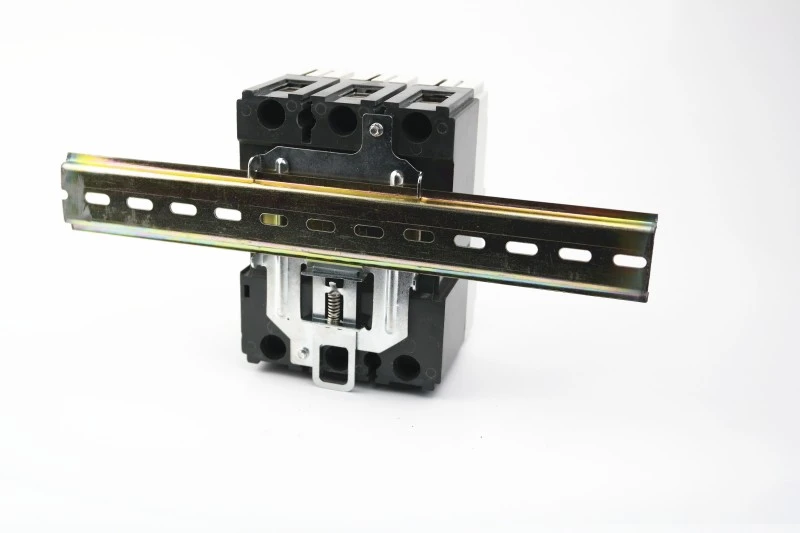

Тусгай хавчаарын тусламжтайгаар 125 ба 160 нэгжийг DIN төмөр зам дээр суурилуулж болно.

Хавчаартай таслагч

DIN төмөр замтай хавчаар

DIN төмөр замтай хавчаар

★ Орон зай хэмнэх дизайн:

Дотоодын хувилбаруудаас 10-20% хөнгөн, авсаархан

Жижиг хашааны хэмжээ → материал, тээвэрлэлтийн зардлыг бууруулна

★ Хэрэглэгчдэд ээлтэй дахин тохируулах:

Clear TRIP заалт нь сохор дахин хаахаас сэргийлдэг

Дуут "товших" нь зөв механик холболтыг баталгаажуулдаг

★ Ирээдүйд бэлэн:

Залгаас болон татах иж бүрдлийг дэмждэг (сонгосон загваруудад)

Ухаалаг хяналтын нэмэлтүүдтэй нийцдэг

Яагаад CDADA-г сонгох вэ?

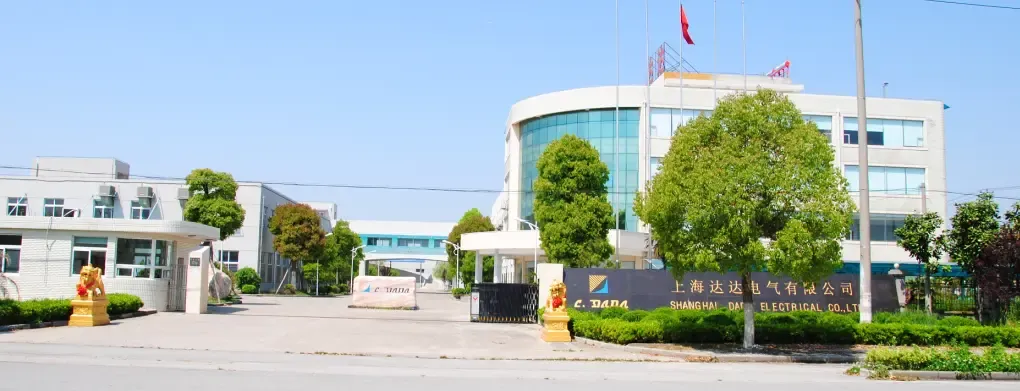

1. Бид 42+ жил тэргүүлэгч үйлдвэрлэгч юм. 1983 онд байгуулагдсан манай компани 40 жилийн хугацаанд маш хурдацтай хөгжиж байна.

2. Гурван үйлдвэрээс бүрдсэн групп нь 52,400м² үйлдвэрлэлийн талбайтай, 500 гаруй ажилтантай. Бид үйл ажиллагаагаа өргөжүүлэх, цехээ шинэчлэхийн тулд бараг арван сая юанийн хөрөнгө оруулалт хийсэн.

3. INTERTEK, DEKRA & GMC аудит хийсэн үйлдвэр

4. Өндөр бат бэх хайрцаг, тавиурын хамгаалалт, холын зайн экспортын тээвэрлэлтэд сайн

Байнга асуудаг асуултууд (FAQ)

Асуулт 1: DAM1 Тогтмол хэлбэрийн цутгасан хэлхээний таслуурыг DIN төмөр зам дээр суурилуулж болох уу?

A1: Тийм - 125А ба 160А загваруудыг нэмэлт тусгай хавчаар ашиглан DIN төмөр зам дээр суулгаж болно. Илүү өндөр үнэлгээг зөвхөн самбарт суурилуулсан.

Q2: DAM1 цуврал нь ямар гэрчилгээтэй вэ?

А2: Энэ нь CE, CB, ASTA, KEMA, SEMKO, RoHS стандартуудаар баталгаажсан бөгөөд ЕХ, Ойрхи Дорнод, Зүүн өмнөд Ази болон бусад орнуудад нийцлийг баталгаажуулдаг.

Асуулт 3: Аяллын дараа таслагчийг хэрхэн дахин тохируулах вэ?

A3: Эхлээд хөшүүргийг бүрэн доош нь OFF болгон хөдөлгө (та товшилтыг сонсох болно), дараа нь дээш татна. Хэзээ ч үүнийг TRIP-ээс АСААЛТ руу шууд хүчээр бүү хий.

Асуулт 4: Туслах төхөөрөмжүүд тохирох уу?

А4: Тийм—сэрүүлгийн контактууд, туслах контактууд, шунт/бага хүчдэлийн унтраалга, цахилгаан операторуудыг задлахгүйгээр нэмж болно.

Асуулт 5: DAM1 нь хуучин таслагчийг солиход тохиромжтой юу?

А5: Мэдээжийн хэрэг. Түүний авсаархан зай нь ихэнх хавтангийн хуучин MCCB-ийг шууд солих боломжийг олгодог бөгөөд энэ нь цаг хугацаа хэмнэж, шинэчлэх зардлыг хэмнэх боломжийг олгодог.
