Үлдэгдэл гүйдлийн ажиллагаатай хувьсах гүйдлийн төрлийн таслуур

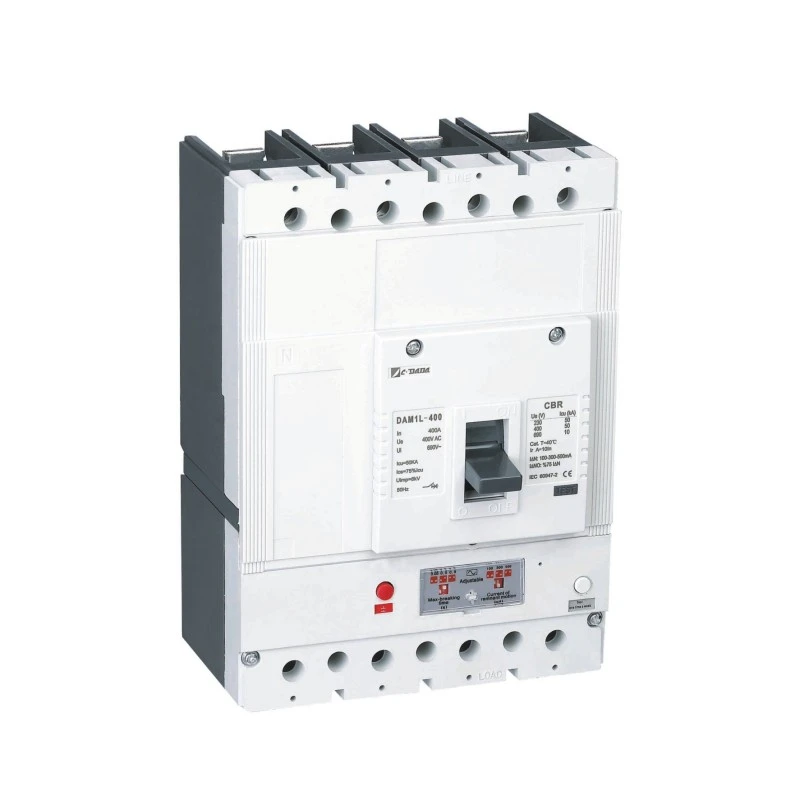

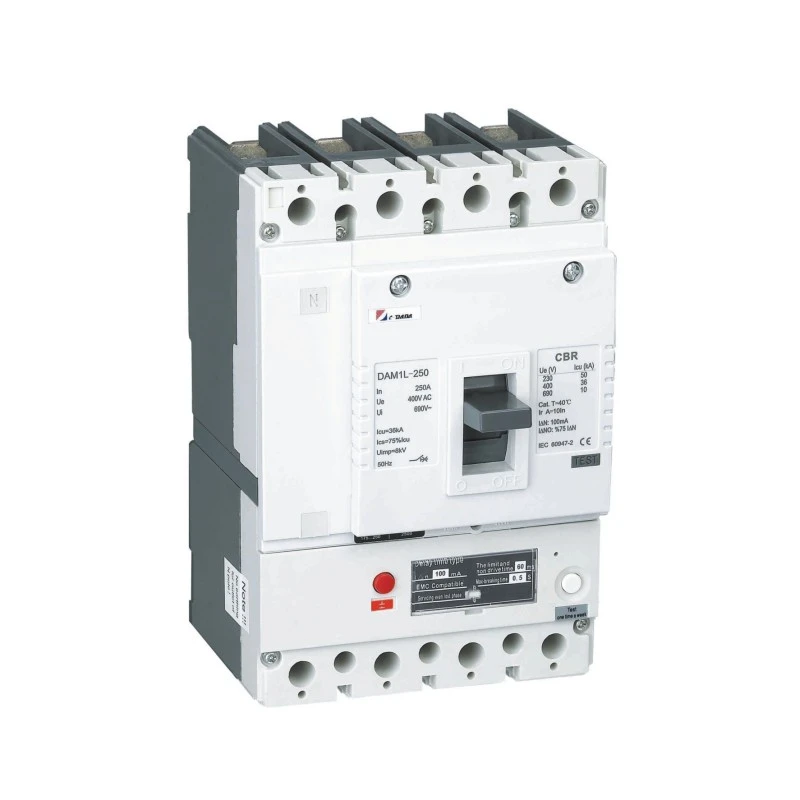

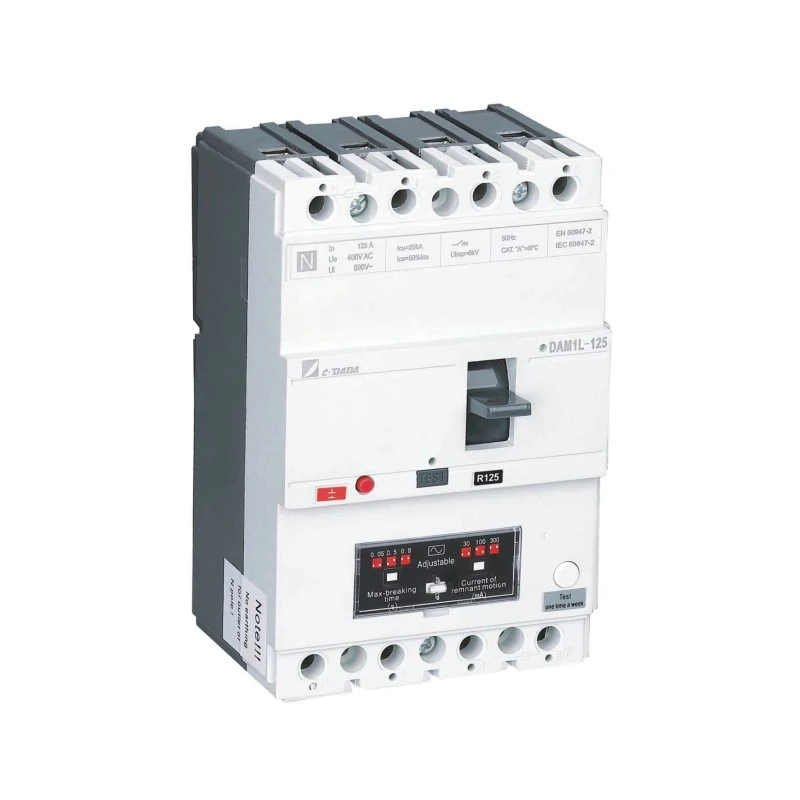

Shanghai DADA Electric CO., LTD-ийн зохион бүтээсэн, үлдэгдэл гүйдэлтэй CDADA DAM1L хувьсах гүйдлийн төрлийн таслуураар дэлхийн аюулгүй байдлын стандартыг хангана. зөвхөн синусоид хувьсах гүйдлийн газардуулгын гэмтлээс найдвартай хамгаалах зориулалттай (IEC 60755 стандартын дагуу).

400V/415V-д 10А-аас 500А-ийн үнэлгээтэй 4P цутгасан хайрцагны таслуураар хийгдсэн бөгөөд хэт ачаалал, богино холболт, үлдэгдэл гүйдлийн хамгаалалтыг нэг авсаархан нэгжид нэгтгэдэг. CE, CB, SEMKO-ийн гэрчилгээтэй DAM1L нь орон сууцны стандарт утас, гэрэлтүүлгийн хэлхээ эсвэл электрон хөтөчгүй моторын ачаалал гэх мэт цэвэр гүйдлийн алдагдлыг илрүүлэхэд хангалттай хэрэглээнд тохиромжтой.

Тохируулах боломжтой I△n (30mA–1000mA), олон фазын цахилгаан эрчим хүч (50В хүртэл ажиллах боломжтой), хүчтэй нуман тусгаарлалт зэрэг нь хувьсах гүйдлийн төрлийн RCD-ийн шаардлагыг чанд дагаж мөрдөхийн зэрэгцээ барилга байгууламж, хонгил, дэд бүтцэд гэмтэлгүй гүйцэтгэлийг хангадаг.

Үндсэн үзүүлэлтүүд

Гол онцлогууд:

★ Олон фазын тэжээлтэй RCD хэлхээ → ≥50V дээр ажилладаг

★ Туршилтын товчлуур

★ Үндсэн ба нуман контактуудыг салга

★ Тохируулж болох соронзон аялал (0.8–1.0×In)

★ Хүчтэй EMI дархлаа

★ Дагалдах хэрэгслийн бүрэн дэмжлэг (шунт аялал, туслах контактууд, эргэдэг бариул)

Яагаад CDADA AC TYPE CBR сонгох хэрэгтэй вэ?

★ AC төрлийн жинхэнэ нийцэл

"Бүх нийтийн" А төрлийн төхөөрөмжүүдээс ялгаатай нь CDADA-ийн AC төрлийн CBR нь зөвхөн синусоид гүйдлийн гүйдлийн алдагдалд зориулж оновчтой бөгөөд электрон ачаалал (жишээ нь, VFD, SMPS) байхгүй үед илүү өндөр зардлын үр ашгийг санал болгодог.

★ Аюулгүй цахилгаан эрчим хүчний дизайн

RCD электроникууд нь бүх үе шатнаас эрчим хүч авдаг бөгөөд нэг фазын алдагдал эсвэл хүчтэй доогуур хүчдэлийн үед ч ажиллах боломжийг олгодог нь нэг фазын цахилгаантай өрсөлдөгчдөөс чухал давуу тал юм.

★ Аюулгүй байдлын давхар үүрэг

● 30мА: Хувийн цочролоос хамгаалах IEC стандартыг хангасан

● 100mA–1000mA: Кабель болон холболтын хайрцагт тусгаарлагчийн эвдрэлээс болж гал гарахаас сэргийлнэ

★ Талбайд тохируулах боломжтой хамгаалалт

Суурилуулалтын нөхцөл байдалд тохируулан мэдрэмж, цаг хугацааны хоцрогдол зэргийг тохируулж, кодыг дагаж мөрдөхийн зэрэгцээ саад учруулахаас сэргийлнэ.

★ Аж үйлдвэрийн зэрэглэлийн интеграци

MCCB болон RCD-ийг нэг битүүмжилсэн нэгжид нэгтгэж, зай хэмнэж, утаснуудын алдааг багасгаж, төгс зохицуулалтыг хангана.

★ Дэлхий нийтээр хүлээн зөвшөөрөгдсөн

CE, CB, SEMKO-ийн тусламжтайгаар үүнийг Европ, Ойрхи Дорнод, Африк, Ази даяар ашиглахыг зөвшөөрсөн нь экспортын баримжаатай хавтан үйлдвэрлэгчдэд тохиромжтой.

★ Манай бүтээгдэхүүнийг олон улс орны цахилгаан сүлжээ, аж үйлдвэрийн үйлдвэр, худалдааны барилга байгууламж, дэд бүтцийн төслүүдэд нийлүүлсэн.

★ Бид судалгаа, боловсруулалтад тасралтгүй хөрөнгө оруулалт хийж, дэлхийн стандарт, зах зээлийн чиг хандлагыг хянаж, бүтээгдэхүүнийхээ багцыг сайжруулахын тулд салбарын мэргэжилтнүүдтэй хамтран ажилладаг.

Ердийн програмууд

Орон сууцны барилга: Цахилгаан хэрэгсэлгүй үндсэн хавтан эсвэл дэд хэлхээ (гэрэлтүүлэг, залгуур)

Арилжааны гэрэлтүүлэг: Оффисын таазны хэлхээ, коридорын гэрэл

Уламжлалт моторын ачаалал: Насос, сэнс, компрессор (VFD бус)

Дэд бүтэц: Тунелийн гэрэлтүүлэг, гудамжны шүүгээ, лифтний машины өрөө

Өртөг мэдрэмтгий төслүүд: А төрлийн RCD нь шаардлагагүй бөгөөд хэт тодорхойлогдсон тохиолдолд

Түгээмэл асуултууд

А1: Үлдэгдэл гүйдлийн төхөөрөмжийн хувьд "AC TYPE" гэж юу гэсэн үг вэ?

A1: Хувьсах гүйдлийн ТӨРӨЛ CBR нь зөвхөн гөлгөр, синусоид хувьсах үлдэгдэл гүйдэлд (жишээлбэл, халаагуур эсвэл моторын тусгаарлагчийн эвдрэлээс) хариу үйлдэл үзүүлдэг. Тэд утасны цэнэглэгч эсвэл LED драйвер гэх мэт электроникийн импульсийн тогтмол гүйдлийг илрүүлдэггүй. Хэрэв ийм ачаалал байгаа бол A-төрлийг ашигла.

Q2: Би энэ AC CBR 63A-г гэрийн залгуурын хэлхээнд ашиглаж болох уу?

А2: Зөвхөн хэлхээнд электрон төхөөрөмж байхгүй тохиолдолд л (жишээлбэл, улайсдаг чийдэн эсвэл хуучин загварын данх гэх мэт цэвэр эсэргүүцэх ачаалал). Зурагт, зөөврийн компьютер эсвэл LED гэрэлтэй орчин үеийн байшингийн хувьд оронд нь A төрлийн RCD-г сонгоорой.

Асуулт 3: Би яагаад А төрлийн биш AC-төрлийг сонгох ёстой вэ?

А3: Үнэ багатай, цэвэр хувьсах гүйдлийн орчинд хуурамч унтраалтаас хамгаалах өндөр хамгаалалт. Хэрэв таны системд шулуутгагч, инвертер эсвэл унтраалгатай тэжээлийн хангамж байхгүй бол хувьсах гүйдэл нь хангалттай бөгөөд илүү хэмнэлттэй байдаг.

Асуулт 4: Нэг фаз ажиллахгүй бол ажиллах уу?

А4: Тийм ээ! RCD хэлхээ нь олон фазын тэжээлээр тэжээгддэг тул фазын алдагдал эсвэл хүчдэл 50 В хүртэл буурсан үед ч идэвхтэй хэвээр байгаа нь тасралтгүй алдагдлаас хамгаална.

Асуулт 5: Үлдэгдэл гүйдлийн ажиллагаатай хувьсах гүйдлийн төрлийн таслуурыг яагаад CDADA сонгох вэ?

A5: CDADA санал болгож байна:

● Үнэн IEC 60755-д нийцсэн AC төрлийн загвар

● Нэгдсэн MCCB + RCD нэг нэгжид (нийцтэй холбоотой асуудал байхгүй)

● Найдвартай байхын тулд олон фазын цахилгаантай цахилгаан хэрэгсэл

● I△n болон цаг хугацааны хоцрогдол зэргийг газар дээр нь тохируулах боломжтой

● OEM-д ээлтэй үнэ бүхий дэлхийн гэрчилгээ (CE/CB/SEMKO).
