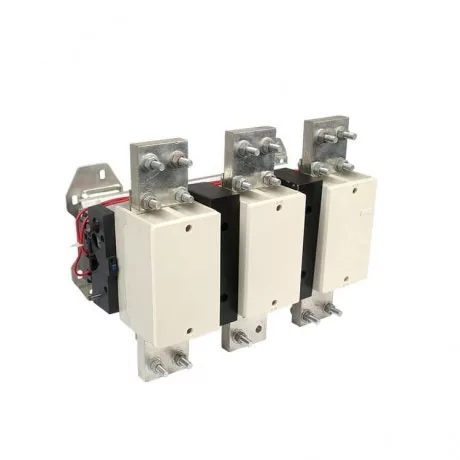

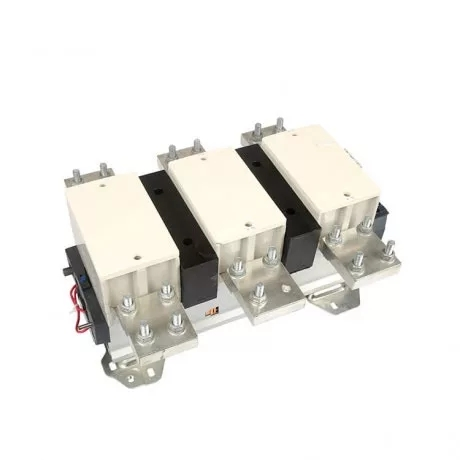

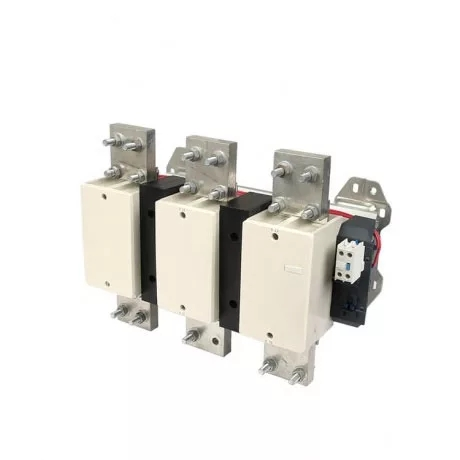

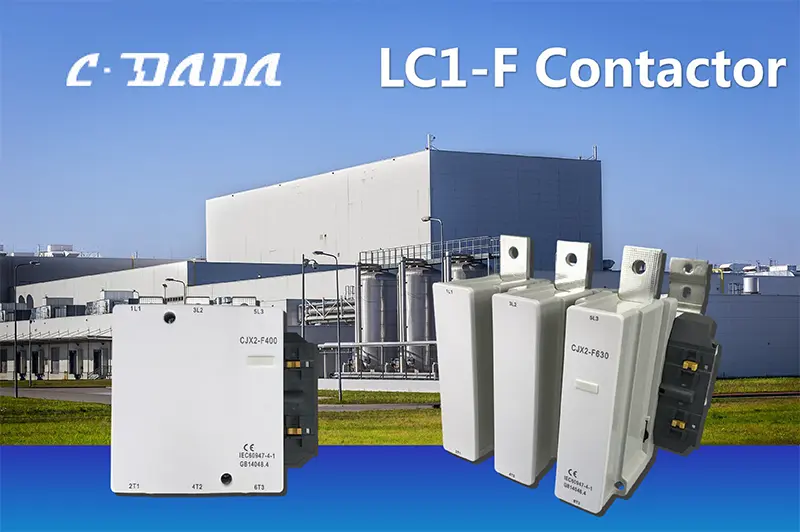

F контактор

Мэргэжлийн ханган нийлүүлэгч Shanghai DADA Electric CO., LTD-ийн зохион бүтээсэн өндөр гүйдлийн хувьсах гүйдлийн контактор болох CDADA LC1-F цуврал F контактороор том хэмжээний үйлдвэрлэлийн системийн эрчим хүчний хэрэгцээг хангана. IEC/EN 60947-4-1 стандартын дагуу. LC1-F цуврал нь хүнд даацын моторын удирдлага болон цахилгаан сэлгэн залгахад зориулагдсан бөгөөд 115А-аас 1000А хүртэлх нэрлэсэн гүйдлийг дэмждэг ба 500кВт хүртэл (380–415В, АС-3 үүрэг) эсвэл 670кВт-ын 670кВт хүртэл 3 фазын хэрэм моторыг удирддаг.

Энэ нь 3 ба 4 туйлтай тохиргоотой бөгөөд компрессор, том насос, бутлуур, HVAC хөргөгч, уул уурхайн тоног төхөөрөмж, ус цэвэрлэх байгууламжид тохиромжтой. AC-3 ба AC-4 ашиглалтын үнэлгээтэй энэ нь стандарт мотор асаах болон залгах, залгах зэрэг шаардлагатай програмуудыг хоёуланг нь зохицуулдаг. CE гэрчилгээтэй, 690В-ын дулаалгатай, -5°C-аас +40°C хүртэлх орчны температурт ажиллах боломжтой CDADA F контактор нь 2000м хүртэл өндөрт хатуу ширүүн орчинд ч найдвартай, засвар үйлчилгээ хийхэд тохиромжтой.

Үндсэн үзүүлэлтүүд

Цуврал: F контактор

Брэнд: CDADA | Үйлдвэрлэгч: Shanghai DADA Electric CO.,LTD

Стандарт: IEC/EN 60947-4-1

Баталгаажуулалт: CE

Туйлууд: 3P эсвэл 4P (ихэнх загварт талбараар сонгох боломжтой)

Ашиглалтын нэрлэсэн гүйдэл (AC-3): 115A – 1000A

Моторын хүчийг хянах (AC-3):

380/415В: 55кВт – 500кВт

660/690В: 80кВт – 670кВт

Ашиглалтын ангилал: AC-3 (мотор ажиллаж байгаа), AC-4 (залгуур/залгуур)

Тусгаарлалтын нэрлэсэн хүчдэл: 690V хувьсах гүйдэл

Орчны температур: -5 ° C-аас + 40 ° C хүртэл

Өндөр: ≤ 2000м

Холбох: Босоо ±5°, угсралтын ангилал III

Ороомгийн хүчдэл (AC): 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V

Хамгийн их уламжлалт халаалтын гүйдэл (AC-1): 1200А хүртэл

Техникийн мэдээллийн хуудас

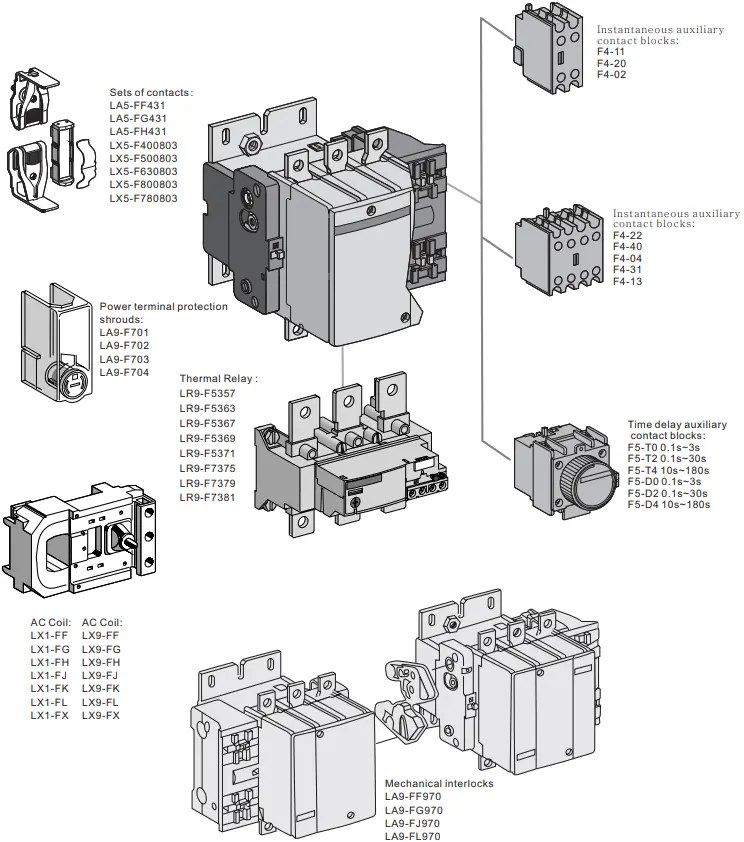

Дагалдах хэрэгсэл

Яагаад CDADA F контакторыг сонгох хэрэгтэй вэ?

★ Жинхэнэ хүнд даацын гүйцэтгэл

1000А ба 500кВт+ хүртэл хүчин чадалтай мотортой-уул уурхай, газрын тос, байгалийн хий, гангийн үйлдвэр, хотын дэд бүтцэд төгс тохирно.

★ Глобал хүчдэлийн нийцтэй байдал

Өргөн хүрээний хувьсах гүйдлийн ороомгийн сонголтууд (415V, 480V, 600V орно) нь Европ, Хойд Америк, Ойрхи Дорнод, Африкийн төслүүдэд саадгүй нэгдэх боломжийг олгодог.

★ AC-4 эрэлт хэрэгцээтэй мөчлөгт үнэлэгдсэн

Үндсэн контакторуудаас ялгаатай нь LC1-F нь ойр ойрхон эргэх, тоормослох, гүйлтийг тэсвэрлэдэг бөгөөд энэ нь кран, лифт, экструдерын хувьд чухал юм.

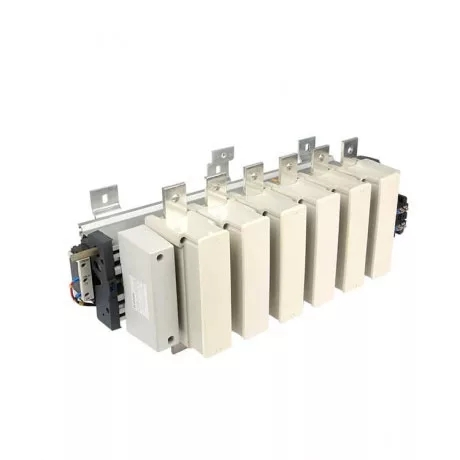

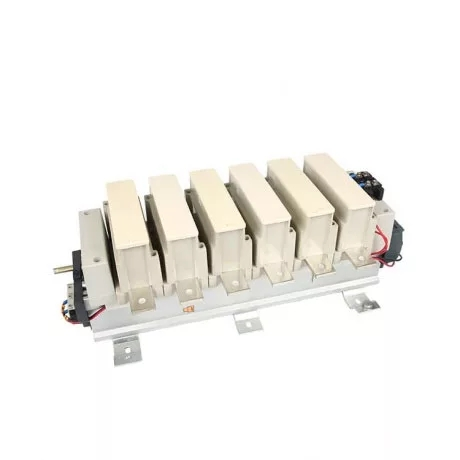

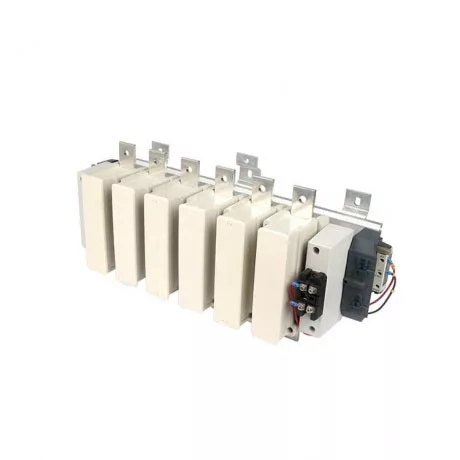

★ 4 туйлын уян хатан байдал

Шаардлагатай үед төвийг сахисан горимд шилжүүлээрэй - TT систем, генераторын багц эсвэл үйлдвэрлэлийн мэдрэмтгий ачаалалд тохиромжтой.

★ Бат бөх дулааны болон нумын менежмент

Оновчтой нуман камерууд болон өндөр дамжуулалттай контактууд нь цахилгааны ашиглалтын хугацааг уртасгаж, тасралтгүй ачааллын үед бага дулааныг бий болгодог.

★ OEM & Panel Builder бэлэн

Стандарт DIN төмөр зам эсвэл шураг бэхэлгээтэй нийцдэг ба CDADA дулааны хэт ачааллын релетэй төгс хосолсон мотор асаагуурын бүрэн шийдэл.

★ Бид судалгаа, боловсруулалтад тасралтгүй хөрөнгө оруулалт хийж, дэлхийн стандарт, зах зээлийн чиг хандлагыг хянаж, бүтээгдэхүүнийхээ багцыг сайжруулахын тулд салбарын мэргэжилтнүүдтэй хамтран ажилладаг.

Ердийн програмууд

Том моторын удирдлага: Бутлуур, бөмбөлөгт тээрэм, төвөөс зугтах насос

Эрчим хүч, нийтийн аж ахуй: Ус/бохир усны үйлдвэр, цахилгаан станцын туслах байгууламж

HVAC: Үйлдвэрийн хөргөгч, хөргөх цамхаг

Материал зөөвөрлөх: Туузан дамжуулагч, шанагатай лифт

Далайн ба далайн эрэг: Усан онгоцны моторын систем

Сэргээгдэх эрчим хүч: Ус шахдаг ус, биомассын тэжээлийн систем

Байнга асуудаг асуултууд (FAQ)

Q1: D ба F цувралын контакторуудын ялгаа юу вэ?

А1:

● D цуврал (жишээ нь, LC1-D): Хөнгөн болон дунд зэргийн ачаалалд зориулагдсан (95А / 45 кВт хүртэл).

● F цуврал (LC1-F): Хүнд үйлдвэрлэлийн зориулалттай (115A–1000A / 55kW–500kW+). → F цуврал нь илүү том контактын цоорхой, бэхэлсэн нуман суваг, богино хугацаанд тэсвэрлэх чадвар өндөртэй.

Асуулт 2: Би төвийг сахисан горимд шилжүүлэхийн тулд 4P F контактор ашиглаж болох уу?

А2: Тийм ээ. 4 туйлтай хувилбар нь бүх 3 үе шатыг нэгэн зэрэг салгах боломжийг олгодог + төвийг сахисан - зарим аюулгүй байдал эсвэл тусгаарлах програмуудад шаардлагатай (жишээлбэл, генераторыг солих).

Асуулт 3: Хэт ачааллын реле шаардлагатай хэвээр байна уу?

А3: Мэдээжийн хэрэг. Контатор нь зөвхөн хүчийг сольдог - энэ нь хэт ачаалал эсвэл фазын алдагдлаас хамгаалахгүй. Хөдөлгүүрийг хамгаалахын тулд дулааны эсвэл электрон хэт ачааллын релетэй байнга холбоно.

Асуулт 4: "AC-4 үнэлгээ" гэдэг нь практикт юу гэсэн үг вэ?

А4: Энэ нь контактор нь моторын залгуур (урвуу тоормос) болон инч (богино тэсрэлт)-ийг аюулгүй зохицуулж чадна гэсэн үг юм - өргөгч, пресс, холигчдод түгээмэл байдаг. Энэ нь гүйдлийн өндөр өсөлтийг үүсгэдэг; AC-4 үнэлгээ нь контактын бат бөх чанарыг баталгаажуулдаг.

Асуулт 5: Яагаад дэлхийн брэндүүдээс илүү CDADA F Contactor-ийг сонгосон бэ?

A5: CDADA санал болгож байна:

● Жинхэнэ IEC 60947-4-1 туршилтын баримт бичигт нийцэж байна

● Мөнгөний хайлштай контактууд эсвэл нуман даралтыг алдагдуулахгүйгээр өрсөлдөхүйц үнэ

● Дэлхийн экспортод зориулсан ороомгийн хүчдэлийн бүрэн хүрээ

● Хятадаас хурдан дээж, бөөнөөр хүргэлт

● OEM дэмжлэг: захиалгат шошго, сав баглаа боодол, техникийн файлууд (CE мэдэгдэл, утас диаграмм)
