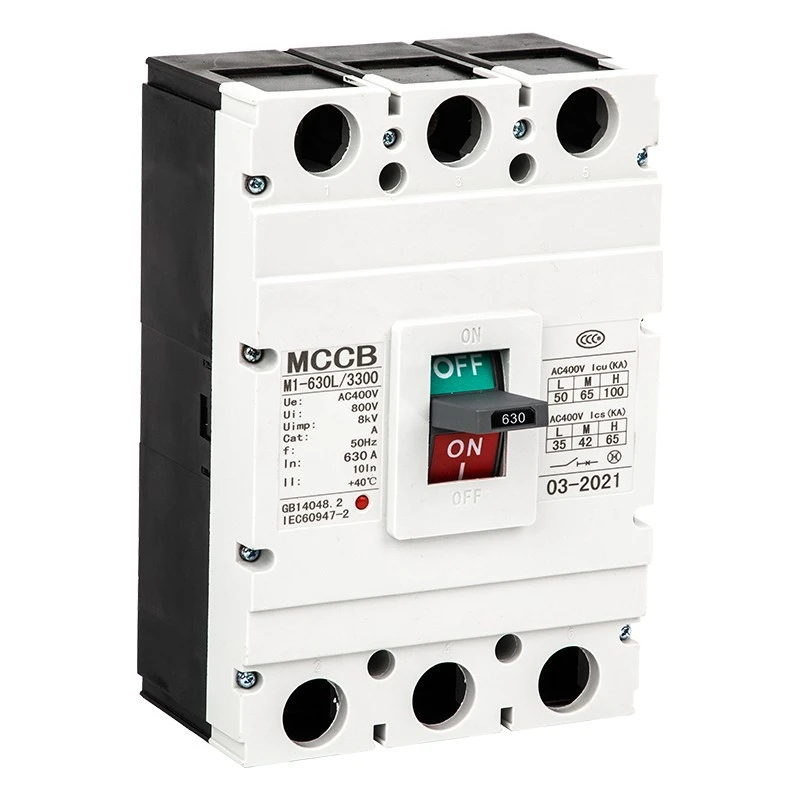

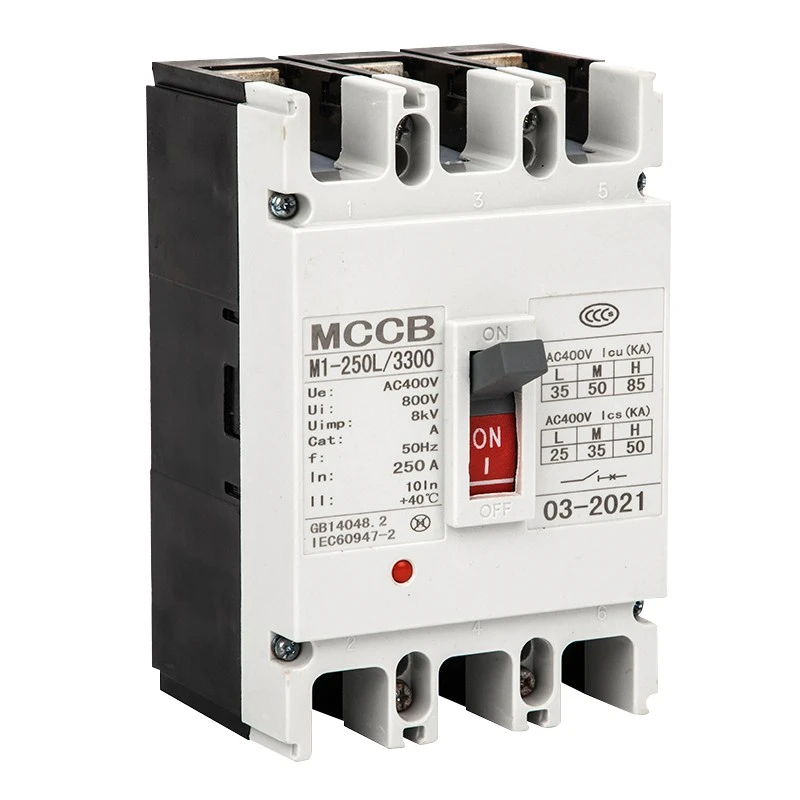

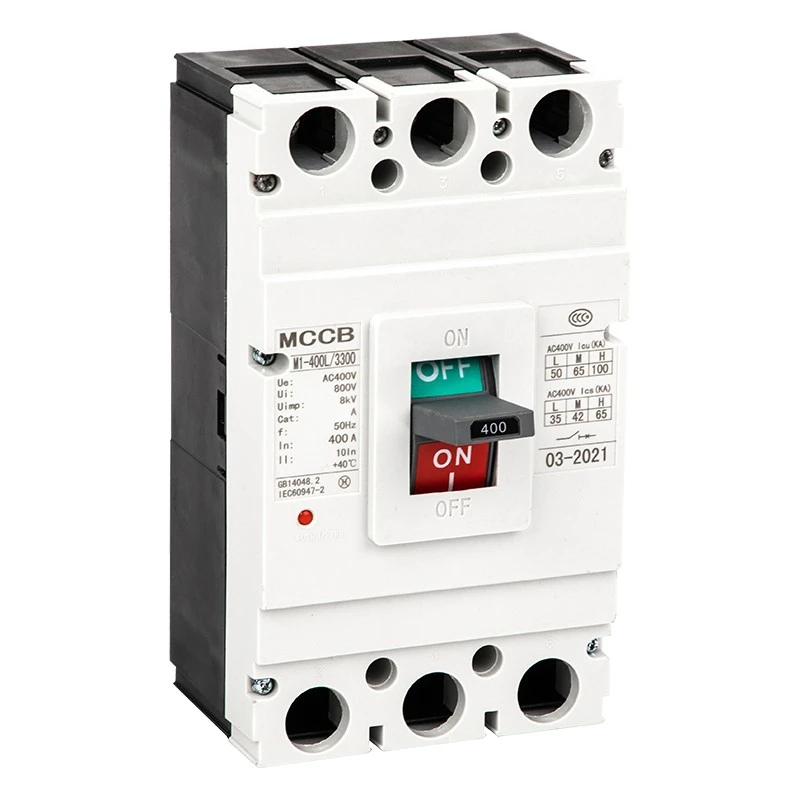

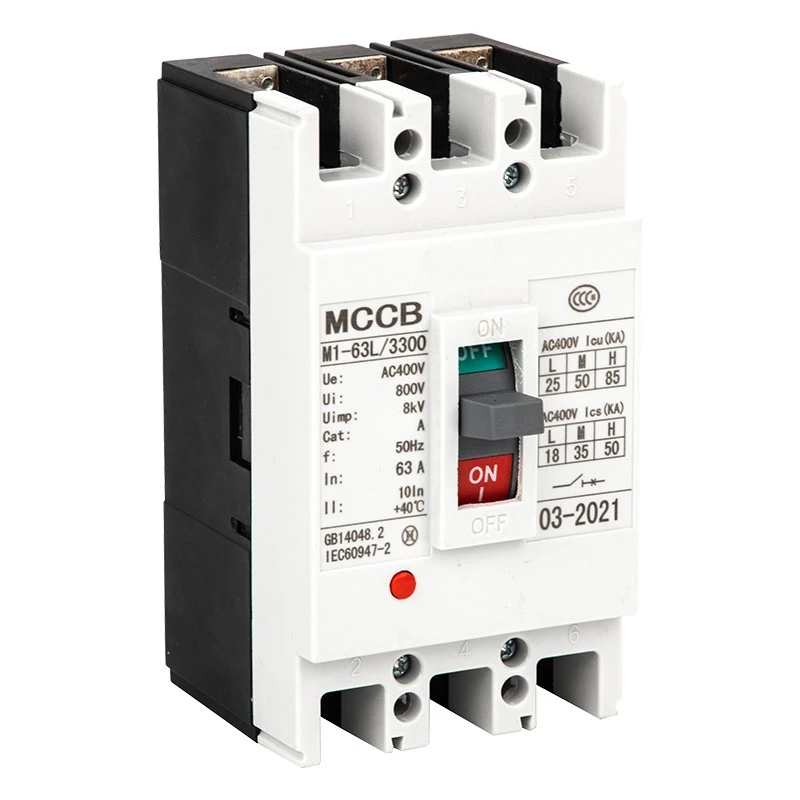

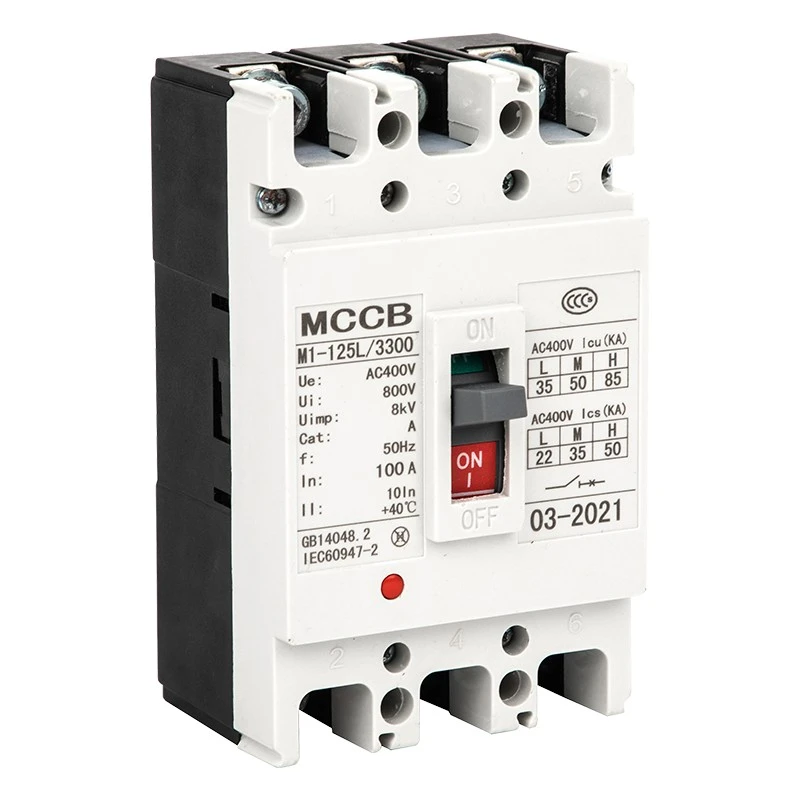

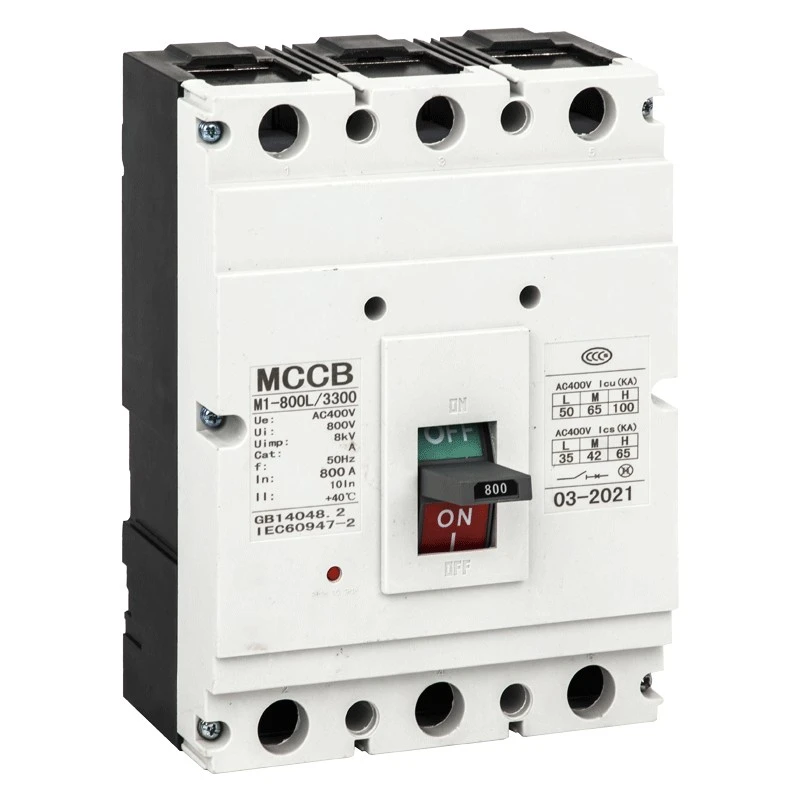

CM1 Цутгамал хайрцагны хэлхээний таслуур
Model:DAM2 (CM1) Series
Энэхүү CDADA CM1 цутгасан хэлхээний таслуур (MCCB) нь IEC60947-2 гэрчилгээтэй, үйлдвэрлэлийн эрчим хүчний системд тогтвортой ажиллагаатай, их хэмжээний худалдан авалтад зориулагдсан. CM1 MCCB нь өндөр бат бэх бүтэцтэй, найдвартай унтраах механизмыг ашигладаг, суурилуулах, засвар үйлчилгээ хийхэд хялбар. Энэ нь ухаалаг хамгаалалтыг удаан эдэлгээтэй дизайнтай хослуулж, эрчим хүчний хуваарилалт болон хүнд үйлдвэрийн хэрэглээнд урт хугацааны ашиглалтын хугацааг баталгаажуулдаг.
Энэхүү DAM2 (CM1) цуврал CM1 цутгасан хэлхээний таслуур нь БНХАУ-ын найдвартай үйлдвэрлэгч, ханган нийлүүлэгч болох Shanghai DADA Electric Co., Ltd-д үйлдвэрлэсэн өндөр хүчин чадалтай нам хүчдэлийн хамгаалалтын төхөөрөмж юм. Тусгаарлагчийн нэрлэсэн хүчдэл 800В хүртэл, ажлын нэрлэсэн хүчдэл 400V/690V, 63А-аас 1600А хүртэлх нэрлэсэн гүйдэлтэй тул цахилгаан түгээх, хэлхээний хамгаалалт, моторын удирдлага, тогтмол бус сэлгэн залгахад өргөн хэрэглэгддэг.
Энэхүү цуврал нь босоо болон хэвтээ суурилуулалтыг дэмждэг, IEC60947-2 стандартад нийцдэг бөгөөд цахилгаан тоног төхөөрөмжийн хэт ачаалал, богино холболт, бага хүчдэлийн бүрэн хамгаалалтыг хангадаг.
Бүтээгдэхүүний онцлог
★ Тусгаарлагчийн нэрлэсэн хүчдэл: 800V; Ажлын хүчдэл: 400V/690V
★ Гүйдлийн хүрээ: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ Хагарлын хүчин чадал: L стандарт, M дунд, H өндөр хугарлын төрөл
★ Дулааны соронзон ба цахилгаан соронзон хос хувилбар
★ Босоо / хэвтээ суурилуулалт, тусгаарлахад тохиромжтой
★ Өргөн орчны температурын хүрээ: -5℃~+40℃
★ Өндөр ≤2000м, бохирдлын зэрэг 3
Хэрэглээ
CDADA CM1 цутгасан хэлхээний таслуур нь үйлдвэр, барилга, дата төв, цахилгаан станц, дэд бүтэц, механик төхөөрөмж, цахилгаан түгээх кабинет зэрэг аж үйлдвэрийн болон иргэний цахилгаан түгээх системд өргөн хэрэглэгддэг. Түүнчлэн барилга, металлурги, нефть химийн болон бусад үйлдвэрүүдэд моторын хамгаалалт, хэлхээний хувиргалт, аюулгүй эрчим хүчний хангамжид ашиглагддаг.
Техникийн параметрүүд
★ Стандартууд: IEC60947-2, GB14048.2
★ Давтамж: AC 50Hz/60Hz
★ Туйл: 1P,2P, 3P, 4P
★ Гарах: Дулаан-соронзон (давхар), цахилгаан соронзон (агшин зуурын)
★ Агшин зуурын тохиргоо: Түгээлтийн төрөл 10In±20%; Моторын төрөл 12In±20%
★ Суурилуулалт: Урд утас, хойд утас, залгуурын төрөл
★ Ажиллагаа: Гар ажиллагаатай, цахилгаанаар ажилладаг механизм
|
Загвар |
Туйл |
Нэрлэсэн гүйдэл (A) |
Үнэлгээ өгсөн үйл ажиллагаа явуулж байна хүчдэл (V) |
Үнэлгээ өгсөн тусгаарлагч хүчдэл (V) |
Богино холболтыг таслах хамгийн дээд хүчин чадал (Icu) |
Flashover зай (мм) |
||
|
Туршилтын хүчдэл (V) |
Icu (кА) |
Ics (кА) |
||||||
|
DAM2L-63 |
3 |
10、16、20、25、 32、40、50、63 |
400 |
500 |
400×1.10 |
25 |
18 |
0 |
|
DAM2M-63 |
3、4 |
50 |
35 |
|||||
|
DAM2L-100 |
3、4 |
16、20、25、32、40、 50, 63, 80, 100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3、4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-225 |
3、4 |
100, 125, 140, 160, 180, 200, 225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3、4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225, 250, 315 350, 400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3、4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3、4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400, 500, 630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3、4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3、4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630, 700, 800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800, 1000, 1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
Тойм ба суурилуулалтын хэмжээ
Манай CM1 MCCB нь 63A–1600A загваруудын урд утас, хойд утас, залгуурын төрөл зэргийг багтаасан хэмжээсийн бүрэн мэдээллийг өгдөг. Янз бүрийн хүрээний хэмжээ (63/100/225/400/630/800/1250/1600) нь стандарт шүүгээ суурилуулахад H, H1, H2 хэмжээтэй тохирч байна. Гарын авлагын болон цахилгаан механизмын өндрийг хялбархан угсрах зорилгоор стандартчилсан.
Дагалдах хэрэгсэл ба функцууд
Дотоод хэрэгслүүд
★ Шунт суллах: 70%–110% нэрлэсэн хүчдэл найдвартай унтрах
★ Доод хүчдэлийн уналт: автомат хамгаалалтанд зориулж хүчдэлийн уналт 35%–70%
★ Туслах холбоо ба дохиоллын холбоо: Дохионы санал болон алдааны дохиолол
★ Урьдчилсан төлбөрт тоолуурын зориулалтын хувилбар: 0.5-2 секундын саатал
Гадаад хэрэгслүүд
★ Гар ажиллагаатай механизм
★ Цахилгаан (мотор) ажиллах механизм
★ Фазын тусгаарлагч, бэхэлгээний эрэг, шинийн иж бүрдэл

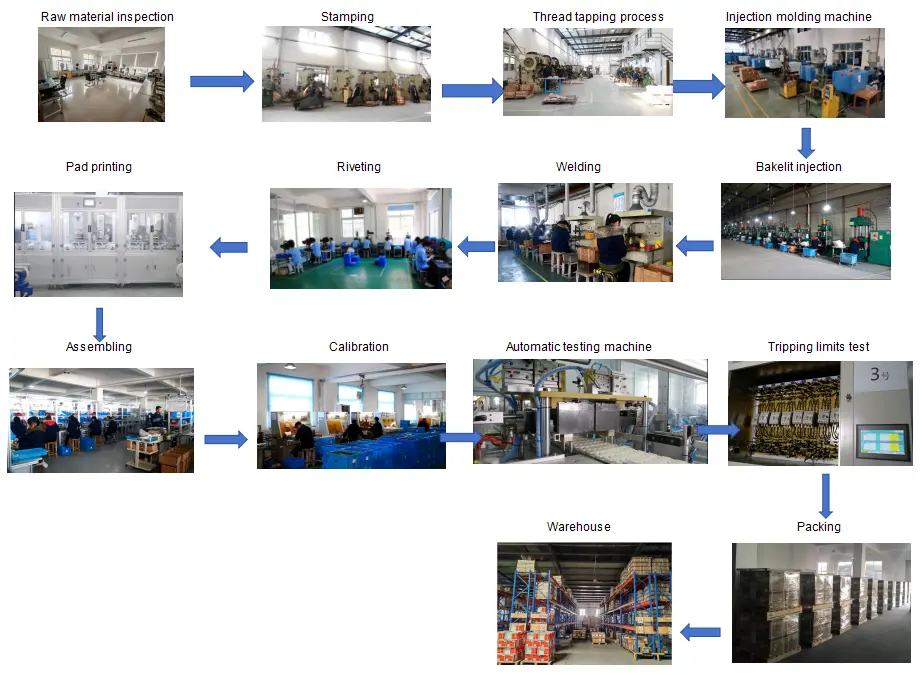

Чанарын хяналтын урсгал
Түүхий эдийн хяналт → Үйлдвэрлэлийн боловсруулалт → Угсрах шугам → Аяллын шинж чанарын туршилт → Температурын өсөлтийн туршилт → Богино холболтын туршилт → Хөгшрөлтийн туршилт → Гадаад төрх, хэмжээсийн шалгалт → Сав баглаа боодол → Ачаалахын өмнөх эцсийн шалгалт

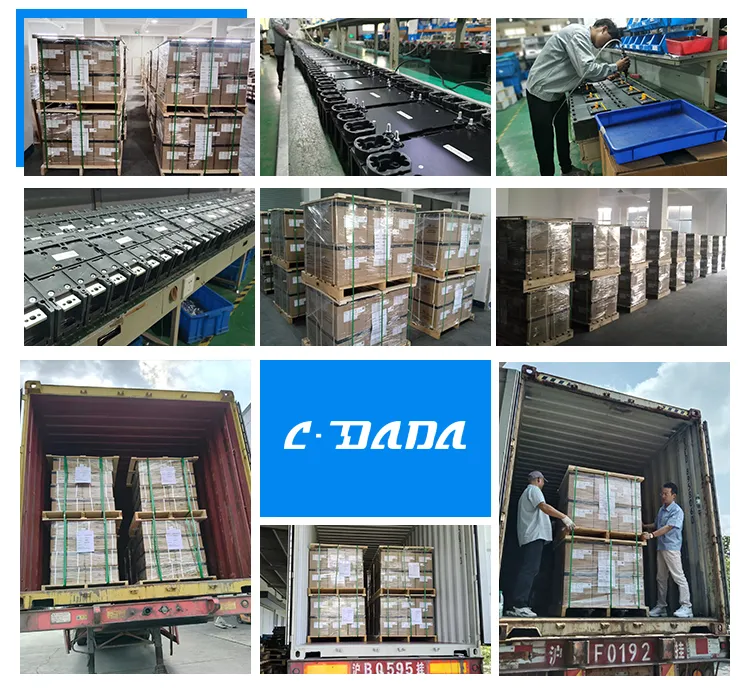

Сав баглаа боодол, тээвэрлэлт
★ Аюулгүй тээвэрлэхэд зориулагдсан стандарт экспортын хайрцаг + модон тавиур
★ Шошго: загвар, одоогийн, туйл, тоо хэмжээ, гэрчилгээ
★ Далайн, агаар, хуурай газрын ложистикт тохиромжтой
Гэрчилгээ
IEC60947-2, GB14048.2, CE, CB, ROHS болон бусад олон улсын зөвшөөрөл.

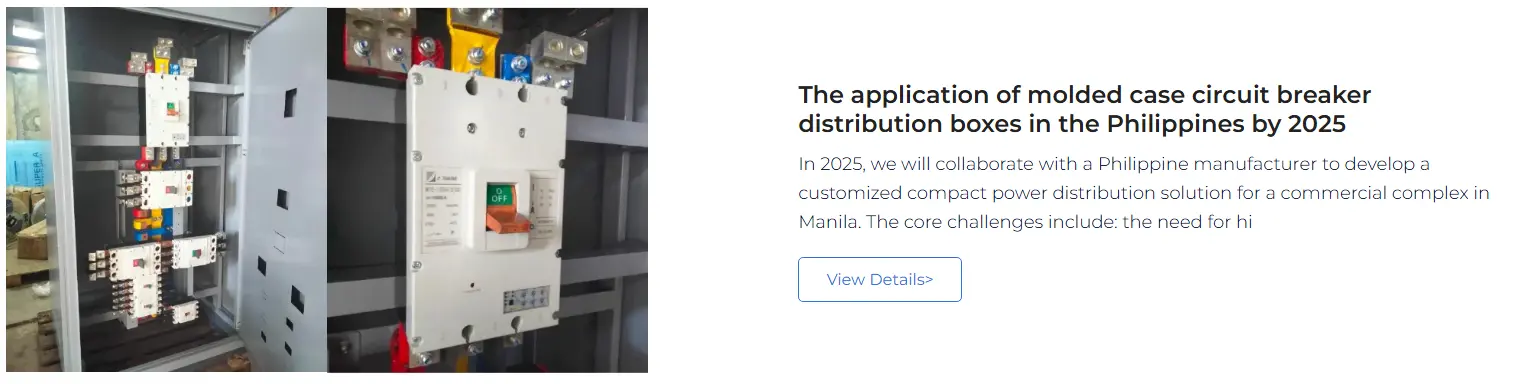

Хэрэглэгчийн хамтын ажиллагааны тохиолдлууд
CDADA DAM2 цуврал MCCB нь Европ, Зүүн өмнөд Ази, Ойрхи Дорнод, Африк, Өмнөд Америкийн цахилгаан түгээх системийн интеграторууд, үйлдвэрлэлийн тоног төхөөрөмж үйлдвэрлэгчид, цахилгаан дамжуулах хэрэгслийн үйлдвэрүүд, барилгын гүйцэтгэгчид болон OEM брэндүүд зэрэг дэлхийн хэрэглэгчдэд нийлүүлэгдсэн. Бид урт хугацааны түншүүдэд тогтвортой бөөнөөр нийлүүлж, захиалгат шийдлүүдийг санал болгодог.
