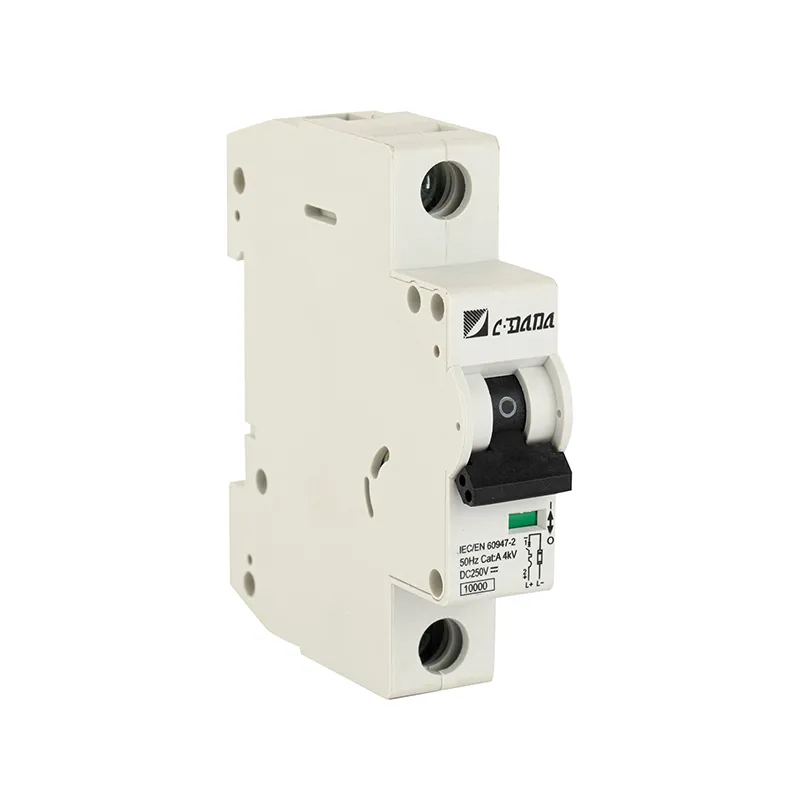

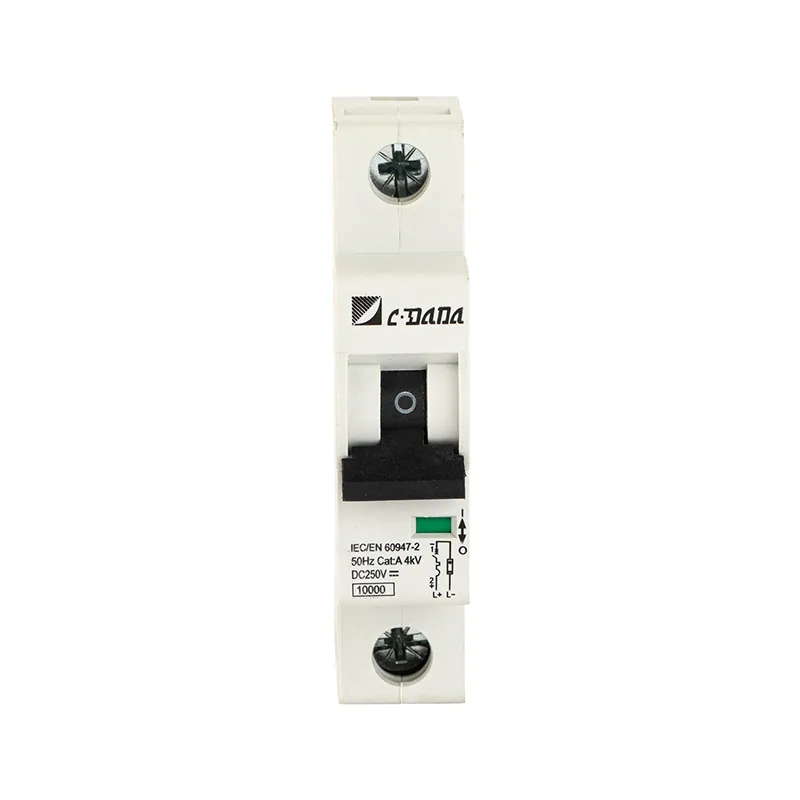

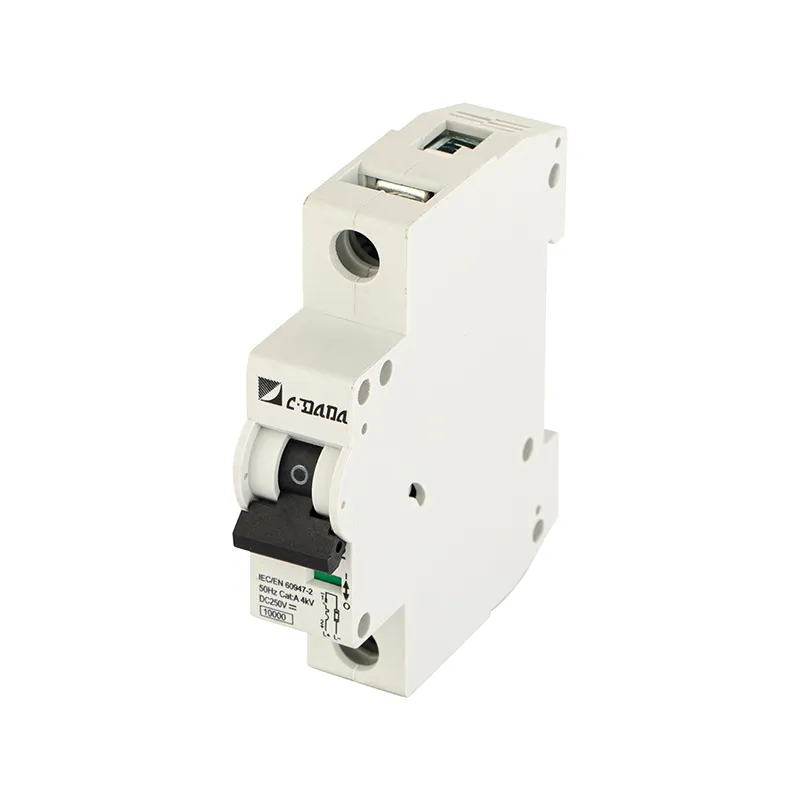

250В тогтмол гүйдлийн бяцхан таслуур

Орчин үеийн нарны цахилгаан эрчим хүч, цахилгаан холбоо, батерей, үйлдвэрлэлийн зай, цахилгаан хадгалах системд хэт ачаалал, богино холболтоос найдвартай хамгаалах зорилгоор БНХАУ-ын найдвартай үйлдвэр болох Shanghai DADA Electric CO., LTD-ээр бүтээгдсэн, 250 В хүртэлх гүйдлийн хүчин чадалтай CDADA DAB7-63 250V DC жижиг таслуур (MCB) ашиглан тогтмол гүйдлийн хэлхээгээ хамгаалаарай.

Стандарт хувьсах гүйдлийн таслуураас ялгаатай нь DAB7-63 нь тогтмол хүчдэлийн туйлшралаас болж нуман унтрах нь илүү хэцүү байдаг DC хэрэглээнд зориулагдсан. Тогтмол гүйдлийн 250В-д 6000А-ийн өндөр таслах хүчин чадалтай, энэ нь урвуу гүйдэл, инвертерийн хариу үйлдэл, утаснуудын гэмтэл зэргээс урьдчилан сэргийлэхийн тулд гэмтлийн гүйдлийг хурдан тасалдаг бөгөөд энэ нь орон сууцны болон арилжааны нарны суурилуулалтын аюулгүй байдлын чухал бүрэлдэхүүн хэсэг болгодог.

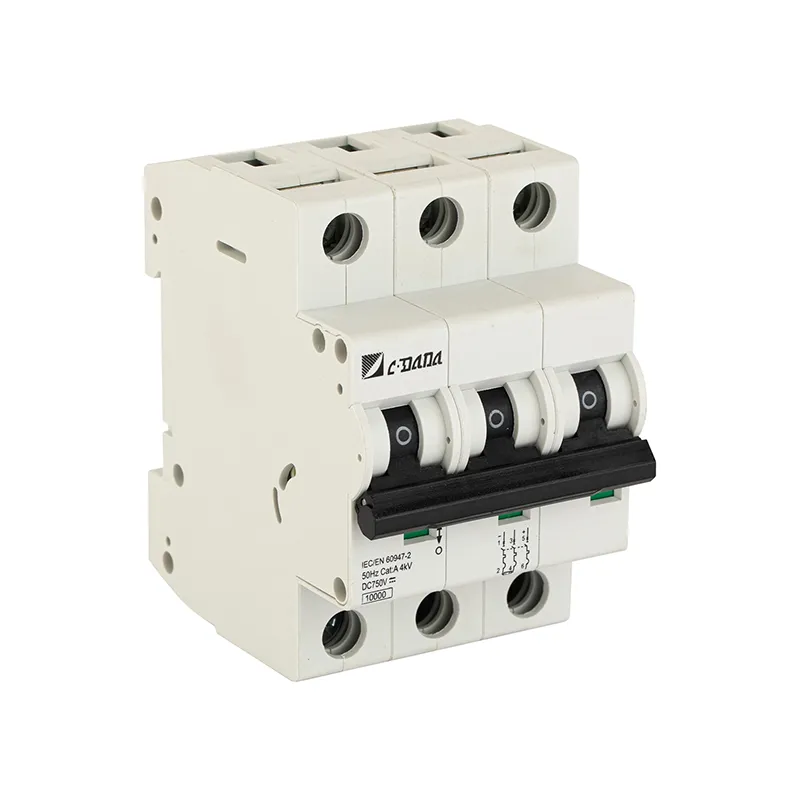

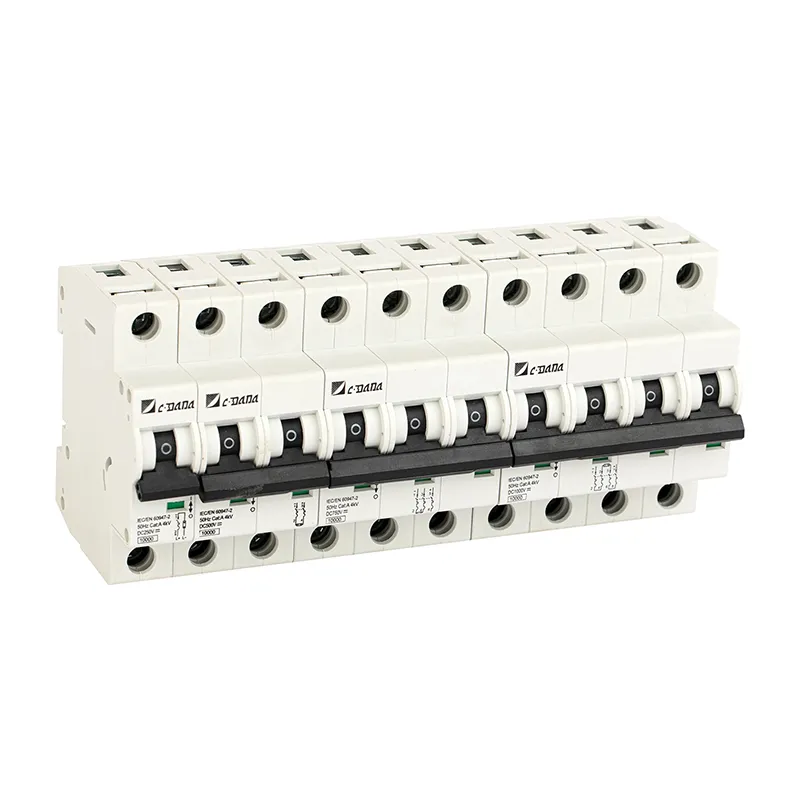

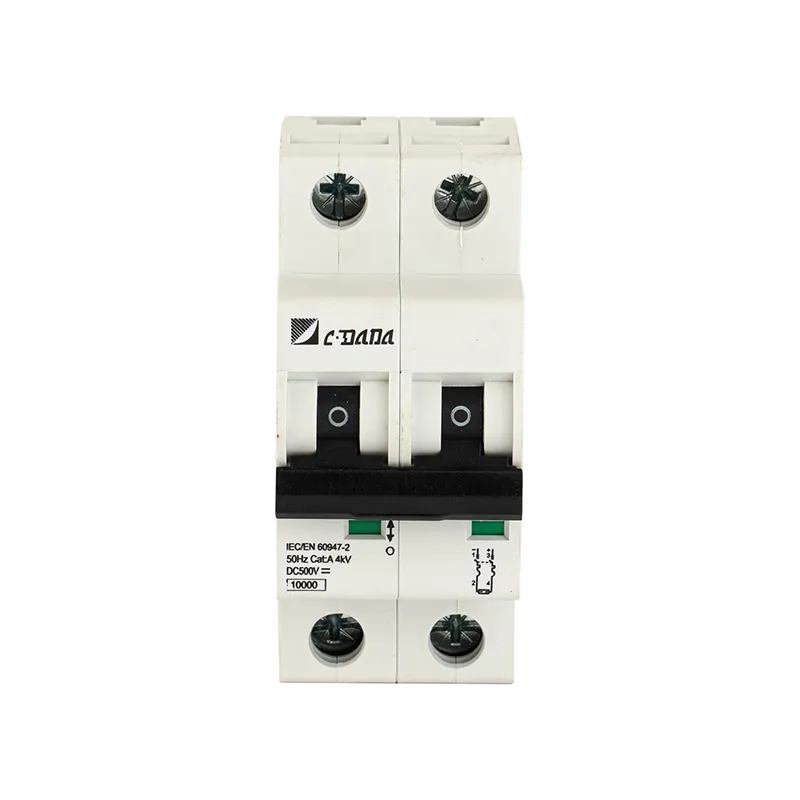

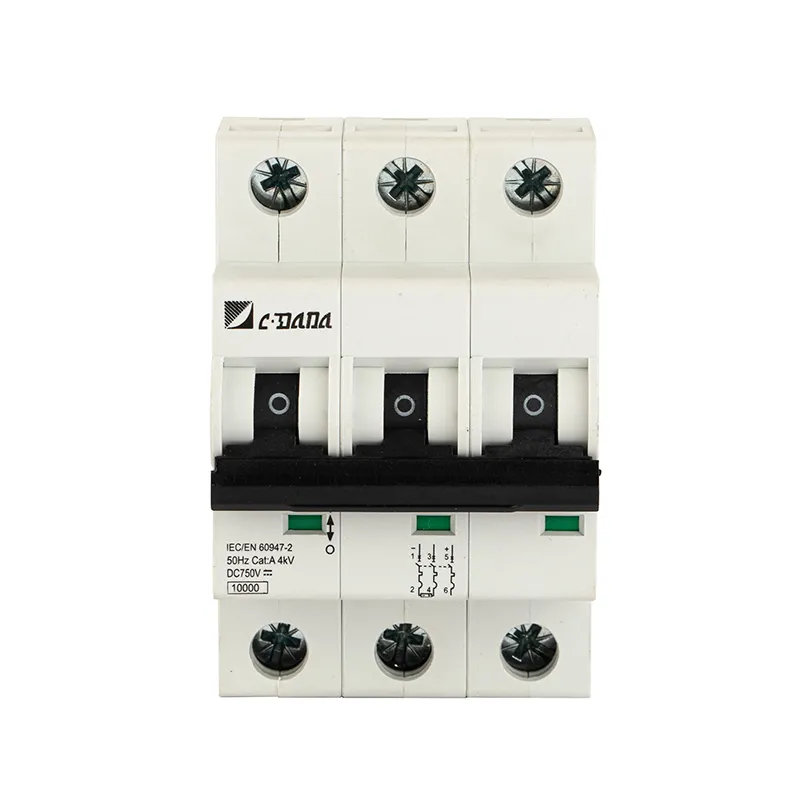

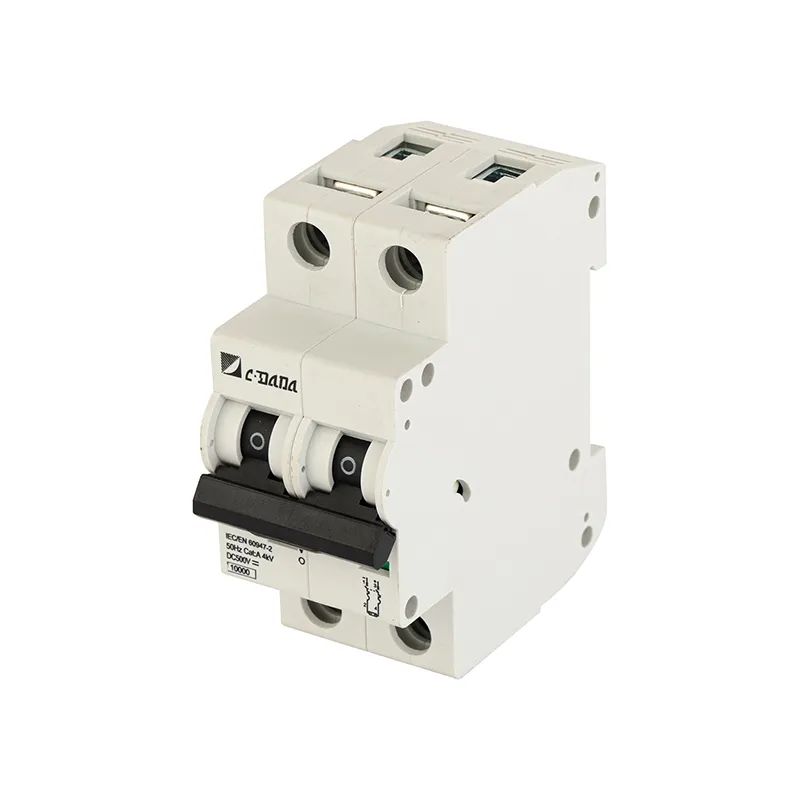

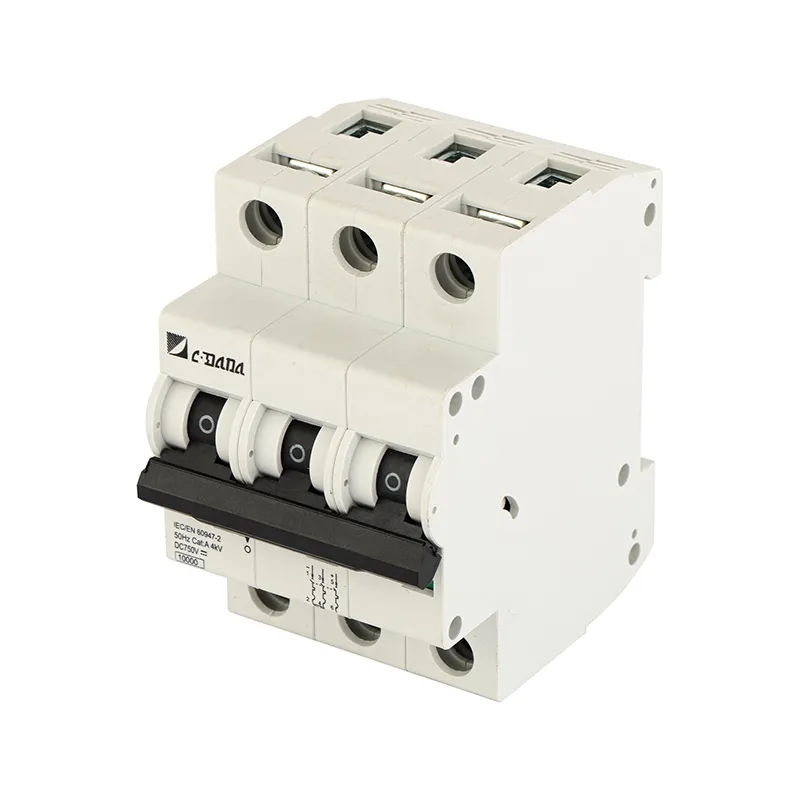

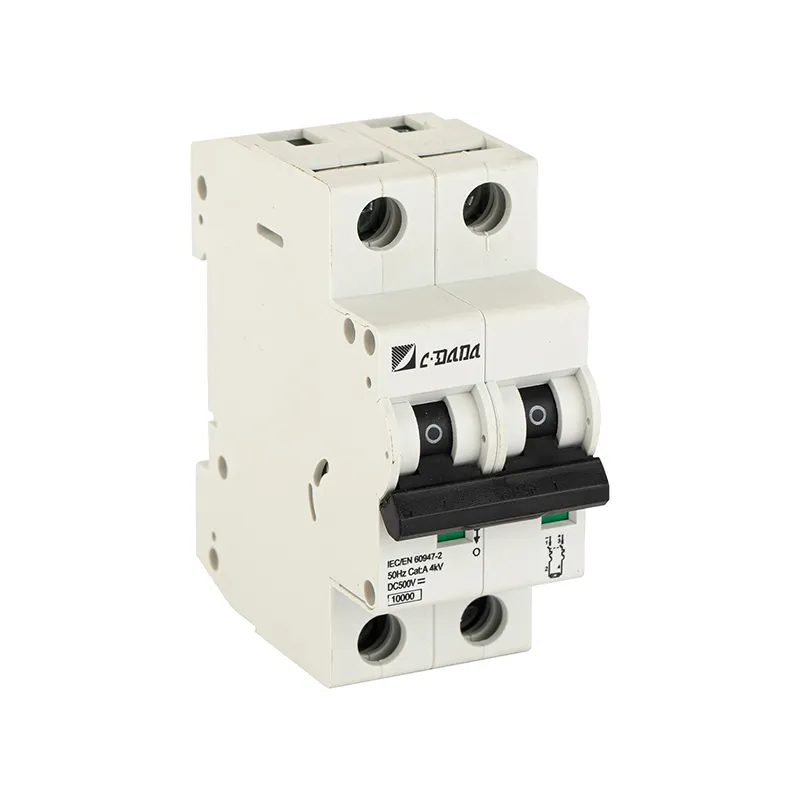

250В тогтмол гүйдлийн гүйдлийн 13 ангилал (1А–63А) ба 1Р тохиргоотой бөгөөд өндөр хүчдэлийн PV массивын хувьд 2P (500V), 3P (750V), 4P (1000V) хүртэл хуваах боломжтой. Таслагч нь хос утас холбох сонголттой (кабель эсвэл шин), контактын байрлалыг тодорхой зааж өгдөг, нуман даралтыг сайжруулдаг хурдан хийх/хурдан таслах механизмтай. IEC 60947-2, IEC 60947-8, CCC, ЕХ-ны RoHS стандартад бүрэн нийцэж, дэлхийн аюулгүй байдал, байгаль орчны стандартыг баталгаажуулдаг.

Үндсэн үзүүлэлтүүд

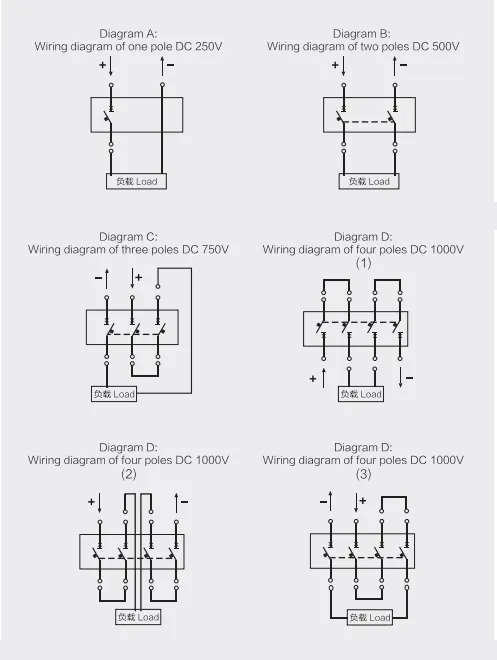

Холболтын диаграм

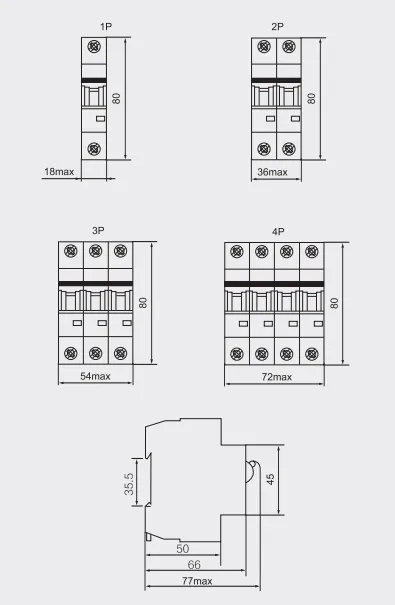

Бяцхан тогтмол гүйдлийн таслуурын тойм ба суурилуулах хэмжээсүүд

Яагаад CDADA DC MCB 250V-ийг сонгох хэрэгтэй вэ?

★ Тогтмол гүйдлийн системд зориулагдсан

Оновчтой нуман хоолойн дизайн нь хувьсах гүйдлийн таслуураас ялгаатай нь тогтмол гүйдлийн эвдрэлийн гүйдлийн аюулгүй тасалдлыг баталгаажуулдаг.

★ Нарны PV бэлэн

PV модулиудыг урвуу гүйдэл болон инвертерийн эвдрэлийн хариу урвалаас хамгаалахад чухал ач холбогдолтой - системийн найдвартай байдлыг нэмэгдүүлдэг.

★ Өндөр хагалах хүчин чадалтай

250В тогтмол гүйдлийн 6 кА нь ихэнх орон сууцны болон жижиг арилжааны нарны суурилуулалтын шаардлагыг хангадаг.

★ Глобал гэрчилгээ

IEC + CCC + RoHS = Ази, Европ, Африк, Латин Америкт найдвартай гүйцэтгэл.

★ Хэрэглэгчийн аюулгүй дизайн

Тодорхой контактын байрлалын цонх нь буруу ажиллахаас сэргийлдэг; хос утас нь самбарыг нэгтгэх ажлыг хялбаршуулдаг.

★ Өргөн үйл ажиллагааны хүрээ

-35°C (хүйтэн цаг агаар) -аас +70°C (халуун дээвэр эсвэл хашаа) хүртэл найдвартай ажилладаг.

Яагаад CDADA-г сонгох вэ?

★ Бид 42 гаруй жил үйлдвэрлэгч юм. Манай компани 1983 онд байгуулагдсан бөгөөд сүүлийн жилүүдэд маш хурдацтай хөгжиж ирсэн. Бид 1000 гаруй зүйлтэй, бэлэн OEM хэлхээний таслуур болон лацыг тойрон төвлөрсөн өөрийн таслуурыг зохион бүтээж, хийж байна. Бид хэрэглэгчдийн хэрэгцээг хангах үүднээс төрөлжсөн эрэгтэй таслуур хийх шинэ үзэл баримтлалыг бий болгож байна.

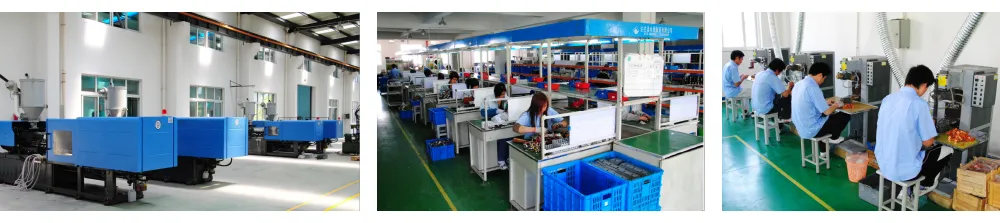

★ 42 гаруй жилийн туршлагатай, бид хурдан, чанартай эргэлт хийх дотоод дизайн, үйлдвэрлэлийн тоног төхөөрөмжтэй.

★ Бид маш хурдан санал хүсэлт илгээдэг багтай. Асуултыг ажлын 1 хоногт, 3D ажлын 1 хоногт хариу өгдөг.

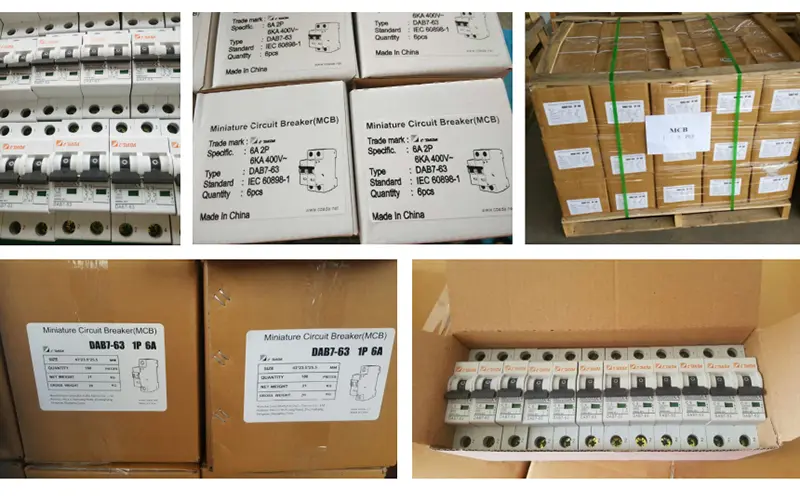

★ Сав баглаа боодол

Манай ихэнх үйлчлүүлэгчид бүтээгдэхүүн, сав баглаа боодлын үзүүлэлтүүдийг өөрсдийн загварын хэвлэмэл дээр шууд өгдөг. Таны шаардлагыг биелүүлэхийн тулд бид тантай хамтран ажиллахдаа баяртай байх болно.

★ Дэлхийд алдартай цахилгаан эрчим хүчний үйлдвэрүүдийн үзэсгэлэн

Манай үзэсгэлэн нь дэлхийн, Дубай, Бразил, Орос, Ганновер, Египет, Австри, Иран, Мексик болон бусад мэргэжлийн хүчний үзэсгэлэнг хамардаг.

Ердийн програмууд

Нарны фотоволтайк систем: Комбайн хайрцагт утас хамгаалалт

Зайны эрчим хүчний хадгалалт: тогтмол гүйдлийн хажуугийн хэт гүйдлийн хамгаалалт

Цахилгаан холбооны цахилгааны кабинет: –48V эсвэл +24V тогтмол гүйдлийн хуваарилалт

Цахилгаан машин цэнэглэх станцууд: Туслах тогтмол гүйдлийн хэлхээ

Үйлдвэрийн хяналтын самбар: PLC, мэдрэгч, идэвхжүүлэгчийн тогтмол гүйдлийн тэжээлийн тэжээл

Түгээмэл асуултууд

Q1: Би AC MCB-ийг DC 250V хэлхээнд ашиглаж болох уу?

А1: Үгүй. Хувьсах гүйдлийн таслуур нь нумыг унтраахын тулд тэг огтлолцол дээр тулгуурладаг— DC-д тэг огтлолцол байхгүй тул нумууд хэвээр үлдэж, хайлах, гал гарах эсвэл тасрахгүй байх шалтгаан болдог. CDADA DAB7-63 гэх мэт DC үнэлгээтэй MCB-г үргэлж ашиглаарай.

Асуулт 2: Туйлшрал чухал уу?

А2: Тийм ээ! DAB7-63 250V DC бяцхан хэлхээний таслуур нь оролт (хүч +/–) ба гаралтын (L+/L–) терминалуудтай. Туйлшралыг эргүүлэх нь нуман унтраах үр ашгийг бууруулж, аюулгүй байдлын гэрчилгээг хүчингүй болгож болзошгүй.

Асуулт 3: 1P, 2P, 4P DC MCB хооронд ямар ялгаа байдаг вэ?

А3:

● 1P: 250V DC-д нэг дамжуулагчийг хамгаална (жишээ нь, газардуулсан PV систем дэх эерэг шугам)

● 2P: 500V DC-д + болон – хоёуланг нь эвддэг (хөвөгч систем)

● 4P: 1000V тогтмол гүйдлийн утаснуудад (том арилжааны PV үйлдвэрүүд)

→ Түлшний тоог өөрийн системийн хүчдэл болон газардуулгын схемд үргэлж тааруулж байгаарай.

А4: Үүнийг ойр ойрхон солиход ашиглаж болох уу?

А4: Үгүй—энэ нь гар ажиллагаатай (жишээ нь, засвар үйлчилгээ гэх мэт) ховор тохиолдолд зориулагдсан. Өдөр бүр шилжихийн тулд тогтмол гүйдлийн контактор эсвэл ачааллын унтраалга ашиглана уу.

Асуулт 5: Бусад DC MCB брэндүүдээс яагаад CDADA-г сонгох вэ?

A5: CDADA санал болгож байна:

● Жинхэнэ тогтмол гүйдлийн нуман тасалдлын загвар (AC-д тохируулаагүй)

● Бүрэн IEC + CCC гэрчилгээ

● Харааны төлөвийн заагчийг арилгах

● Өргөн гүйдлийн хүрээ (1А–63А). Хэмжээг нарийн тогтоох

● Англи хэл дээрх техникийн баримт бичигтэй өрсөлдөхүйц үнэ
