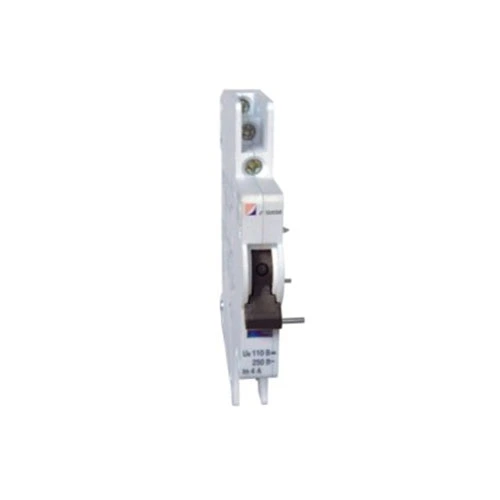

MCB дохиолол ба туслах холбоо

CDADA бол 40-өөс дээш жилийн туршлагатай үйлдвэрлэгч, ханган нийлүүлэгч бөгөөд самбарын операторууд хэтэрхий оройттол таслагч таслагчийг алддаг дэндүү олон төслийг харсан. Тийм ч учраас бид CDADA MCB дохиолол ба туслах контактыг (DAB7-FL) зохион бүтээсэн: таслагчийн байрлал (ON/OFF) болон саатлын шалтгаан (хэт ачаалал/богино холболт) гэсэн хоёр чухал дохиог нэг модульд өгдөг ухаалаг, зай хэмнэсэн шийдэл.

Бидний зөвлөгөө: Хэрэв таны удирдлагын систем гар унтрах, алдаа гарах хоёрыг ялгах шаардлагатай бол энэ нь таны зааж өгөх ёстой нэмэлт хэрэгсэл юм. Стандарт туслах контактууд дангаараа ялгааг хэлж чадахгүй, гэхдээ биднийх боломжтой.

Хос функцтэй дизайн: Нэг модуль, хоёр дохио

CDADA MCB дохиолол ба туслах контакт нь ухаалаг механик сонгогчтой хоёр бие даасан дамжуулах контакттай:

★ "A" дээрх шар үзүүлэлт: Хоёр контакт нь туслах контактын үүрэг гүйцэтгэдэг → MCB ON/OFF төлөвт дохио өгдөг

★ "AL" дээр шар үзүүлэлт:

★ Зүүн контакт = Туслах (ON/OFF төлөв)

★ Баруун контакт = Сэрүүлэг (Зөвхөн MCB алдааны улмаас ажиллах үед идэвхждэг)

★ Энэ нь та утсаар холбогдож болно гэсэн үг юм:

★ "Асаалт"-ыг харуулах ногоон гэрэл

★ "Гэмтлийн дохиолол"-ыг өдөөх улаан гэрэл эсвэл PLC оролт

★ Бүгдийг DAB7-63 MCB дээрх нэг нэмэлт модулиас.

Техникийн үзүүлэлтүүд

Анхаарах зүйл: Энэ дагалдах хэрэгслийг дангаар нь ашиглах боломжгүй - үүнийг DAB7-63 MCB дээр шууд холбох ёстой.

Суурилуулалтын гарын авлага (Манай талбайн инженерүүдээс)

★ Аюулгүй, найдвартай ажиллахын тулд дараах алхмуудыг дагана уу:

★ Суулгахын өмнө хэлхээг унтраа.

★ DAB7-FL модулийг DAB7-63 MCB-ийн зүүн талд товших хүртэл гулсуулна уу.

★ Дагалдах хоёр талт скочоор хамгаална (чичиргээнд тэсвэртэй).

★ 4 терминалд утсыг холбоно (контакт тус бүр 2):

★ Туслах (статус)-д зүүн хосыг ашиглах

★ Сэрүүлгийн зөв хосыг ашиглана уу (аялал илрүүлэх)

★ Хэрэв танд алдааны дохиолол хэрэгтэй бол шар сонгогчийг "AL" болгож тохируулна уу.

★ Туршилт: MCB-г гараар таслах—газар гэмтлийн үед зөвхөн дохиоллын контактын төлөв өөрчлөгдөх ёстой.

★ Мэргэжлийн зөвлөгөө: Утаснуудаа тодорхой тэмдэглэ! Ашиглалтанд оруулах үед олон техникчид туслах болон дохиоллын дохиог андуурдаг.

Стандарт туслах контактын оронд хэзээ үүнийг ашиглах ёстой вэ?

Ердийн хэрэглээ:

★ Дата төвийн PDU хяналт

★ Нарны комбинаторын хайрцаг

★ Үйлдвэрийн хяналтын самбар

★ Барилгын удирдлагын систем (BMS)

★ Лифт эсвэл HVAC аюулгүйн хэлхээ

Байнга асуудаг асуултууд

А1: Би үүнийг CDADA бус MCB дээр ашиглаж болох уу?

А1: Үгүй. DAB7-FL нь зөвхөн CDADA DAB7-63 таслууруудад зориулагдсан механик болон хэмжээсийн хувьд зориулагдсан. Энэ нь Schneider, ABB эсвэл Siemens MCB-д тохирохгүй.

Асуулт 2: Сэрүүлгийн контакт хэрхэн ажилладаг вэ?

А2: MCB дотор дулааны/соронзон гэмтлийн үед унтраалтын түгжээний механизм нь гараар унтрахтай харьцуулахад өөр өөр хөдөлдөг. DAB7-FL нь энэ механик ялгааг илрүүлж, дохиоллын контактыг зөвхөн бодит алдааны үед идэвхжүүлдэг.

Q3: Надад хоёр контактыг утастай холбох шаардлагатай юу?

А3: Заавал биш. Та өөрийн удирдлагын логикоос хамааран зөвхөн туслах, зүгээр л дохиолол эсвэл хоёуланг нь ашиглаж болно. Модуль нь танд уян хатан байдлыг өгдөг.

Q4: Энэ нь DC нарны хэрэглээнд тохиромжтой юу?

А4: Тийм ээ! 110V/0.5A DC-12 үнэлгээтэй, PV массивын эвдрэлийг алсаас илрүүлэх шаардлагатай нарны эрчим хүчийг хянахад тохиромжтой.

Асуулт 5: Яагаад ерөнхий брэндүүдээс илүү CDADA-г сонгох хэрэгтэй вэ?

А5: Учир нь бид санал болгож байна:

● Жинхэнэ алдааг ялгах (зөвхөн байрлал мэдрэгч биш)

● DAB7 MCB-тэй саадгүй нэгтгэх—адаптерийн хавтан байхгүй

● Үйлдвэрт туршсан механик холболт – тоглуулахгүй эсвэл алга болсон дохио

● Талбарыг шалгахын тулд харааны үзүүлэлтийг (шар туг) арилгана

● Асуудалгүй төслүүдэд зориулсан дэлхийн гэрчилгээ (CE, CB, RoHS).

CDADA R&D-ийн эцсийн тэмдэглэл

Орчин үеийн цахилгаан системд "асаах/унтраах" нь хангалтгүй - танд оюун ухаан хэрэгтэй. Манай MCB дохиолол ба туслах контакт нь энгийн таслагчийг оношилгооны зангилаа болгон хувиргаж, танд илүү ухаалаг, аюулгүй хавтанг бүтээхэд тусална. Мөн үүнийг MCB-ийг зохион бүтээдэг баг хийсэн учраас та төгс хамтын ажиллагааг олж авах болно - ямар ч таамаглал байхгүй." — CDADA бүтээгдэхүүн боловсруулах баг

Захиалга өгөхөд бэлэн үү? Бид санал болгож байна:

● Самбар үйлдвэрлэгчдэд зориулсан бөөний хөнгөлөлт

● Урьдчилан угсарсан MCB + DAB7-FL нэгжүүд (хөдөлмөр хэмнэх)

● Үнэгүй холболтын диаграмм ба PLC логик жишээ
