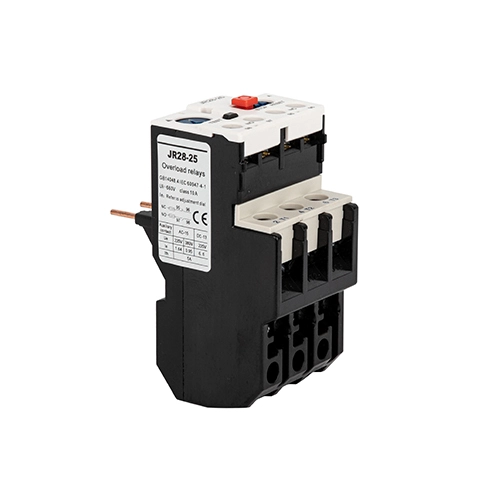

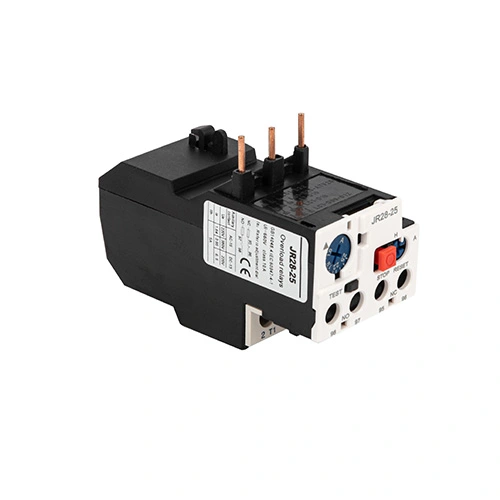

JR28 Дулааны хэт ачааллын реле

БНХАУ-ын найдвартай үйлдвэрлэгч CDADA-ийн бүтээсэн бат бөх, ухаалаг хамгаалалтын шийдэл болох JR28 Дулааны хэт ачааллын реле ашиглан моторуудаа хамгаалаарай. CDADA D цувралын контакторуудтай (D9-ээс D150 хүртэл) тасралтгүй нэгтгэх зориулалттай JR28 реле нь дараахь зүйлсээс бүрэн хамгаалалтыг хангадаг.

● Хэт ачаалал

● Фазын эвдрэл (нэг фазын алдагдал)

● Мотор асаах хугацаа хэт урт

● Роторын удаан зогсолт

0.1А-аас 140А хүртэл тохируулж болох гүйдлийн өргөн хүрээтэй JR28 цуврал нь жижиг сэнсээс эхлээд том үйлдвэрийн насос, компрессор хүртэлх хэрэглээг хамардаг. Энэ нь хяналтын хэлхээг баталгаажуулах туршилтын товчлуур, тодорхой аяллын заагч, гараар эсвэл автоматаар дахин тохируулах сонголт, зөвшөөрөлгүй тохируулга хийхээс сэргийлж битүүмжлэх тагтай. Батлагдсан биметалл дулааны технологи дээр бүтээгдсэн, IEC 60947-4-1 стандартад нийцсэн CDADA JR28 нь дэлхий даяар эрэлт хэрэгцээтэй орчинд найдвартай, засвар үйлчилгээ хийхэд ээлтэй моторын хамгаалалтыг баталгаажуулдаг.

Үндсэн үзүүлэлтүүд

Цуврал: JR28 Дулааны хэт ачааллын реле

Брэнд: CDADA | Үйлдвэрлэгч: Shanghai DADA Electric CO.,LTD

Тохиромжтой байдал: D9, D12, D18 ... D150 хүртэлх контакторуудад зориулагдсан (LC1-D/F цуврал)

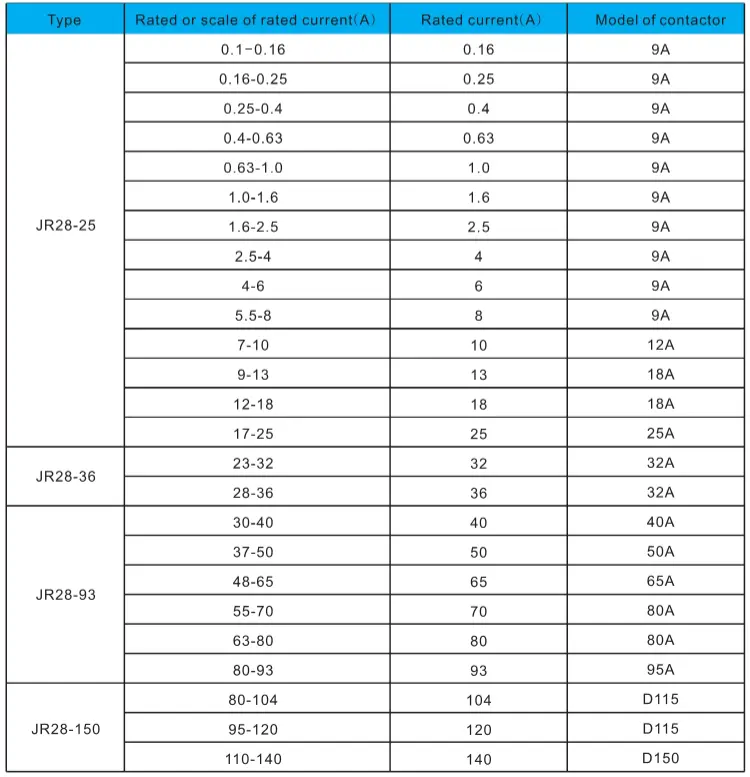

Нэрлэсэн гүйдлийн хүрээ: 0.1A – 140A (олон загвар: JR28-25, JR28-36, JR28-93, JR28-150 гэх мэт)

Туйлууд: 3 туйл (тэнцвэргүй байдлын бүх үе шатыг хянадаг)

Хамгаалах функцууд:

★ Дулааны хэт ачаалал

★ Фазын эвдрэлийг илрүүлэх

★ Урт эхлэх цагийг хянах

★ Роторын лангууны хамгаалалт

Дахин тохируулах горим: Гараар эсвэл автомат (сонгогч шилжүүлэгчээр)

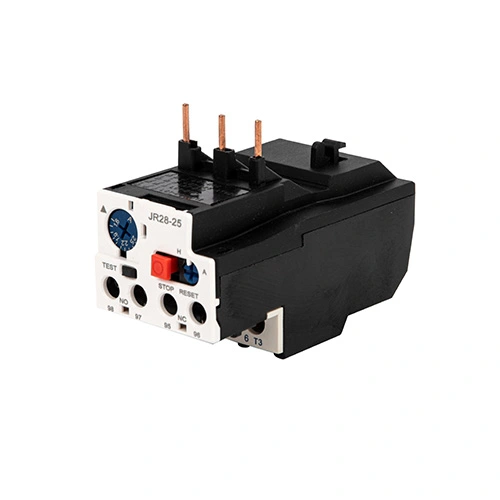

Туршилтын товчлуур: Аяллыг дуурайдаг—NO болон NC туслах контактуудыг идэвхжүүлдэг

Зогсоох товчлуур: Зөвхөн NC контактыг нээнэ (яаралтай байдлын дохиоллын хувьд)

Аяллын заагч: Харагдах туг нь бүдэрсэн байдлыг харуулдаг

Түгжээг тохируулах: Бүрхүүл нь хөндлөнгийн хамгаалалттай ажиллахын тулд битүүмжилж болно

Туслах контактууд: Стандарт 1NO + 1NC (сэрүүлэг, PLC санал хүсэлт эсвэл түгжээнд зориулагдсан)

Холбох: Тохиромжтой CDADA контакторууд дээр шууд залгах загвар

Гэрчилгээ: IEC/EN 60947-4-1 стандартад нийцсэн (CE баримт бичиг байгаа)

Яагаад CDADA JR28 дулааны хэт ачааллын реле сонгох хэрэгтэй вэ?

★  Өргөн хамрах хүрээ

0.1А-аас 140А хүртэл - бутархай HP мотороос эхлээд 110кВт+ үйлдвэрийн хөтчүүд хүртэл бүх зүйлийг дэмждэг.

★ D цувралын контакторуудтай бүрэн нийцдэг

D9-ээс D150 хүртэл тохирохоор бүтээгдсэн—механик болон дулааны төгс зохицуулалтыг хангана.

★ Нарийвчилсан оношилгооны онцлогууд

★ TEST товчлуур нь цахилгаан тасалдалгүйгээр хяналтын утсыг шалгана

★ STOP товчлуур нь гадаад дохиололыг идэвхжүүлдэг

★ Аяллын үзүүлэлт нь алдааг олж засварлах ажлыг хурдасгадаг

★ Аж үйлдвэрийн зэрэглэлийн найдвартай байдал

Жинхэнэ хоёр металлын дулааны механизм (электрон биш) - EMI, хүчдэлийн огцом өсөлт, програм хангамжийн алдаанаас хамгаална.

★ Аюулгүй байдал, дагаж мөрдөхөд бэлэн

Битүүмжлэх боломжтой бүрхэвч нь ISO, CE стандарт болон түгжигдсэн тохиргооны үйлдвэрийн аудитын шаардлагыг хангасан.

★ Зардал хэмнэлттэй хамгаалалт

Мотор шатахаас сэргийлж, зогсолтыг багасгаж, тоног төхөөрөмжийн ашиглалтын хугацааг уртасгадаг нь OEM болон системийн интеграторуудад тохиромжтой.

★ Сав баглаа боодлын мэдээлэл нь бүтээгдэхүүнээс хамаарч өөр өөр байдаг. Бид энэ мэдээллийг үнийн санал болон багцын жагсаалтад өгдөг. Стандарт экспортын хайрцагнууд нь тавиурыг оновчтой болгох, савыг ачих зориулалттай.

Ердийн програмууд

★ Мотор асаагуурын угсралт: Шахуурга, сэнс, дамжуулагчийн контакторуудтай хослуулсан

★ HVAC систем: Хөргөгч, хөргөх цамхаг, агаар зохицуулагч

★ Ус ба бохир ус: Гүний болон төвөөс зугтах насос

★ Үйлдвэрлэл: Холигч, экструдер, савлах шугам

★ Уул уурхай, барилга: Бутлуур, өргөгч, агааржуулалтын сэнс

Байнга асуудаг асуултууд

Асуулт 1: JR28 болон LRD цувралын хооронд ямар ялгаа байдаг вэ?

А1: Аль аль нь CDADA-ийн дулааны хэт ачааллын реле юм. JR28 цуврал нь илүү өндөр гүйдлийг (140А хүртэл) дэмждэг бөгөөд том контакторуудад (D150 хүртэл) зориулагдсан байдаг бол LRD нь ихэвчлэн бага хүрээг хамардаг (～104А хүртэл). Үйл ажиллагааны хувьд тэд ижил төстэй хамгаалалтыг санал болгодог боловч JR28 нь хүнд даацын үйлдвэрлэлийн хэрэглээнд зориулагдсан.

Асуулт 2: Би JR28 Дулааны хэт ачааллын релеийг CDADA бус контактор ашиглаж болох уу?

А2: Зарим тохиолдолд боломжтой боловч оновчтой гүйцэтгэл, баталгаат дэмжлэг нь CDADA D цувралын контакторуудтай (D9–D150) хослуулахыг шаарддаг. Механик тохируулга, дулаан ялгаруулалт, зохицуулалтын муруйг систем болгон баталгаажуулсан.

Q3: JR28-д фазын эвдрэлийн хамгаалалт хэрхэн ажилладаг вэ?

А3: Хэрэв нэг фаз алдагдах юм бол үлдсэн хоёр дамжуулагч нь тэнцвэргүй гүйдэл дамжуулж, хоёр металлын туузан дахь тэгш бус халаалт үүсгэдэг. JR28 нь энэ тэнцвэргүй байдлыг илрүүлж, хэвийн хэт ачааллаас илүү хурдан хөдөлж, моторын ороомог гэмтэхээс сэргийлдэг.

А4: Гараар дахин тохируулах нь автоматаар дахин тохируулахаас илүү аюулгүй юу?

А4: Тийм - чухал системүүдийн хувьд. Гараар дахин тохируулах нь операторыг дахин эхлүүлэхийн өмнө шалгаж, алдааг арилгахад хүргэдэг. Автоматаар дахин тохируулах нь тасралтгүй байдлыг чухалчилдаг (жишээ нь, хөргөлтийн насос гэх мэт) хараа хяналтгүй эсвэл алсын төхөөрөмжид тохиромжтой.

Асуулт 5: Яагаад дэлхийн брэндүүдээс илүү CDADA JR28-ийг сонгосон бэ?

A5: CDADA санал болгож байна:

● Өндөр нарийвчлалтай жинхэнэ дулааны дифференциал механизм

● D9–D150 контакторуудтай бүрэн нийцэх - залгаад тоглуулах найдвартай байдал

● Нэг компакт нэгжийн функцуудыг турших, зогсоох, дахин тохируулах, битүүмжлэх

● CE стандартад нийцсэн чанартай өрсөлдөхүйц үнэ

● Дэлхийн хэрэглэгчдэд зориулсан техникийн түргэн тусламж, англи хэлний бичиг баримт
